IHA101EB

产品分类: 插件电感
产品描述: 1KHz 2.5A 50μH 120mΩ ±10% 通孔安装 20.32mm(长度)*20.32mm(高度)
供应商型号: 541-IHA101EB-ND
供应商: Digi-Key
标准整包数: 1

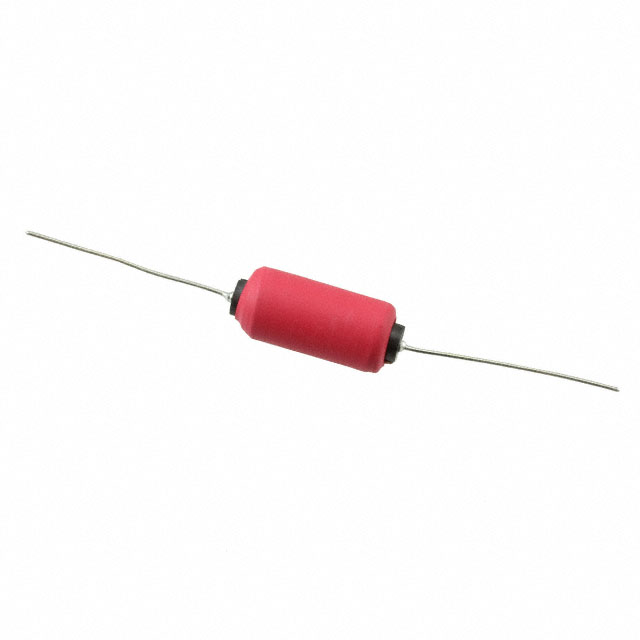

VISHAY INTERTECHNOLOGY 插件电感 IHA101EB

IHA101EB概述

    Vishay Dale Filter Inductors, High Current, Axial Leaded

    1. 产品简介


    Vishay Dale公司的滤波电感器(Filter Inductors)是高电流,轴向引线型的电子元件。这类电感器主要适用于噪声过滤,尤其在开关调节器、功率放大器、电源和可控硅整流器(SCR)及双向晶闸管(triac)控制电路中具有广泛的应用。产品采用打印电路板安装方式,具有成本低、结构简单等特点。

    2. 技术参数


    | 参数项 | 规格 |
    | :: | :: |
    | 电感量 | 测量值在1.0 V时,无直流电流通过 |
    | 电流等级 | 最大连续工作电流(直流或有效值),基于50°C温升 |
    | 耐压等级 | 2500 VRMS,60 Hz,施加于绕组和外壳外缘之间,距离绝缘套边缘不超过6.35 mm |
    | 工作温度范围 | 无负载时:-55°C至+125°C;满额定电流时:-55°C至+75°C |

    3. 产品特点和优势


    - 印刷电路板安装(轴向引脚)
    - 预涂锡铅
    - 低成本构造
    - 由聚烯烃管保护——阻燃,符合MIL-I-23053/8,类别3的要求
    - 材料分类:详见www.vishay.com/doc?99912以了解合规定义

    4. 应用案例和使用建议


    这些电感器通常应用于噪声过滤,如在开关调节器中减少电源线上的电磁干扰。在实际使用中,可以根据具体应用要求选择合适的型号,确保在不同条件下仍能稳定工作。例如,在高电流环境下,可以选用较高电流等级的产品,以保证其稳定性和可靠性。

    5. 兼容性和支持


    Vishay Dale提供的滤波电感器与常见的电子设备和其他元器件具有良好的兼容性。如果需要更多技术支持或售后服务,可以联系厂商的官方技术支持团队。

    6. 常见问题与解决方案


    1. 问题:电感器过热
    解决方案:检查电感器是否在额定电流范围内运行,必要时更换为更高电流等级的型号。
    2. 问题:噪声过滤效果不佳
    解决方案:确认电路设计是否合理,检查连接线路是否存在短路或接触不良情况。

    7. 总结和推荐


    总体而言,Vishay Dale的滤波电感器凭借其优异的性能参数、合理的成本以及广泛的应用场景,展示了强大的市场竞争力。特别适合用于高电流环境下的噪声过滤需求。强烈推荐使用这款产品,尤其是在对噪声过滤要求较高的场合。
    以上是对Vishay Dale滤波电感器的技术介绍和分析,希望能够帮助您更好地理解和应用这一优质电子元件。

IHA101EB参数

参数
测试频率 1KHz
电感值 50μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 120mΩ
额定电流 2.5A
Q值 -
长*宽*高 20.32mm(长度)*20.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

IHA101EB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHA101EB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 插件电感 VISHAY INTERTECHNOLOGY IHA101EB IHA101EB数据手册
