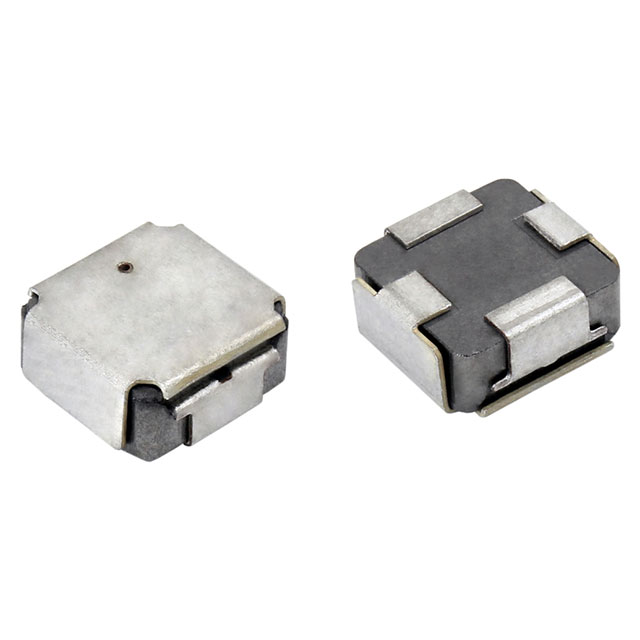

IHLE2525CDERR68M5A

产品分类: 贴片电感
产品描述: 100KHz 56.1MHz 17A 16.5A 680nH 5.76mΩ ±20% 2525 贴片安装 7.47mm*7.117mm*7.37mm
供应商型号: 2288666
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 贴片电感 IHLE2525CDERR68M5A

IHLE2525CDERR68M5A概述

    IHLE-2525CD-5A 电子元器件技术手册

    产品简介


    IHLE-2525CD-5A 是 Vishay Dale 公司推出的一款高性能电感器,专为高温环境设计。此产品系列涵盖了一系列不同值的电感器,适用于各种直流/直流转换器、噪声抑制系统及汽车电子等领域。它们具备高耐温能力(最高可达155°C),可广泛应用于发动机控制单元、柴油喷射驱动器以及其他高可靠性要求的应用场合。

    技术参数


    以下是IHLE-2525CD-5A的关键技术规格:
    - 额定电流(典型值):
    - 以引起约40°C 温度上升的直流电流(定义为L0的20%)
    - 饱和电流(典型值)

    | 电感值 (μH) | 额定电流(典型值)(A) | 饱和电流(典型值)(A) |
    |
    | 0.47 | 20.0 | 14.0 |
    | 0.68 | 16.5 | 17.0 |
    | 0.82 | 13.8 | 16.8 |
    | 1.0 | 12.0 | 13.0 |
    | 1.5 | 10.6 | 11.6 |
    | 2.2 | 8.1 | 10.8 |
    | 3.3 | 6.8 | 8.3 |
    | 4.7 | 5.6 | 5.6 |
    | 5.6 | 5.3 | 4.8 |
    | 6.8 | 4.4 | 4.4 |
    | 10 | 4.0 | 2.9 |
    | 15 | 2.9 | 2.8 |
    | 22 | 2.8 | 2.2 |
    - 其他关键特性:
    - 最大操作电压:50V
    - 工作温度范围:-55°C 至 +155°C
    - 集成E屏蔽以实现最大电磁干扰(EMI)降低
    - 最低DCR/μH,同尺寸中最佳
    - 能处理高瞬态电流而不饱和
    - 4个终端的最大共面性误差为100 μm
    - AEC-Q200认证
    - 专利申请中

    产品特点和优势


    IHLE-2525CD-5A 电感器拥有众多独特的功能和优势,使其在工业和汽车领域内表现卓越:
    - 高温耐受性:最高工作温度可达155°C,显著提高了器件的可靠性和使用寿命。
    - 集成屏蔽:内置E屏蔽,能显著减少电磁干扰,简化系统设计。
    - 低DCR/μH:同类产品中最低的直流电阻与电感比,提高能源效率。
    - 高抗电流冲击性:即使在大电流下也能保持稳定工作,避免饱和。
    - 良好的频率响应:适用于1 MHz至2 MHz的直流/直流转换器和滤波应用。

    应用案例和使用建议


    IHLE-2525CD-5A 电感器适合多种应用场景,如:
    - 汽车发动机和传动系统的控制单元
    - 柴油喷射驱动器
    - 娱乐和导航系统中的直流/直流转换器
    - 汽车电机噪声抑制(如挡风玻璃刮水器、座椅、镜子、供暖通风等)
    使用建议:
    - 在进行电路设计时,需要考虑热管理,确保器件温度不超过规定极限。
    - 通过合理布局散热结构(如加大PCB走线宽度),可以有效提升电感器的散热效果。
    - 连接E屏蔽至地线,可以进一步增强电场的减少效果。

    兼容性和支持


    IHLE-2525CD-5A 与多数标准PCB工艺兼容,且提供相应的设计工具支持。Vishay公司还提供了详细的技术文档和专业咨询,帮助用户进行有效的设计与安装。

    常见问题与解决方案


    1. 问题:如何保证电感器在高温下的稳定性?
    - 解决方案:通过外部散热设计(如增大PCB铜箔面积)来改善电感器的冷却效果。确保整体电路的散热设计符合制造商的要求。
    2. 问题:是否需要额外的屏蔽材料?
    - 解决方案:由于产品自带集成屏蔽设计,一般情况下无需额外加装屏蔽材料。但如果客户的设计特别复杂,可参考技术手册进行调整。
    3. 问题:怎样测试电感器的工作温度?
    - 解决方案:利用红外测温枪直接测量电感器表面温度,并结合其数据手册中提供的温度变化曲线进行校验。

    总结和推荐


    IHLE-2525CD-5A 电感器以其卓越的高温耐受性、高效的能量存储能力和可靠的长期运行性能,在严苛环境下的应用中表现出色。无论是汽车还是工业自动化领域,该产品都是值得信赖的选择。我们强烈推荐使用该产品进行相关设计,以满足各类高标准的应用需求。

IHLE2525CDERR68M5A参数

参数
电感值 680nH
饱和电流(LSAT) 17A
自谐振频率(SRF) 56.1MHz
容差 ±20%
直流电阻(DCR) 5.76mΩ
额定电流 16.5A
Q值 -
测试频率 100KHz
长*宽*高 7.47mm*7.117mm*7.37mm
通用封装 2525
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLE2525CDERR68M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
