IHLP3232DZER6R8M01

产品分类: 贴片电感
产品描述: 100KHz 15MHz 15.2A 5.7A 6.8μH 47.7mΩ ±20% 3232 贴片安装 8.64mm*8.18mm*4mm
供应商型号: 331-2056568
供应商: 海外现货
标准整包数: 1

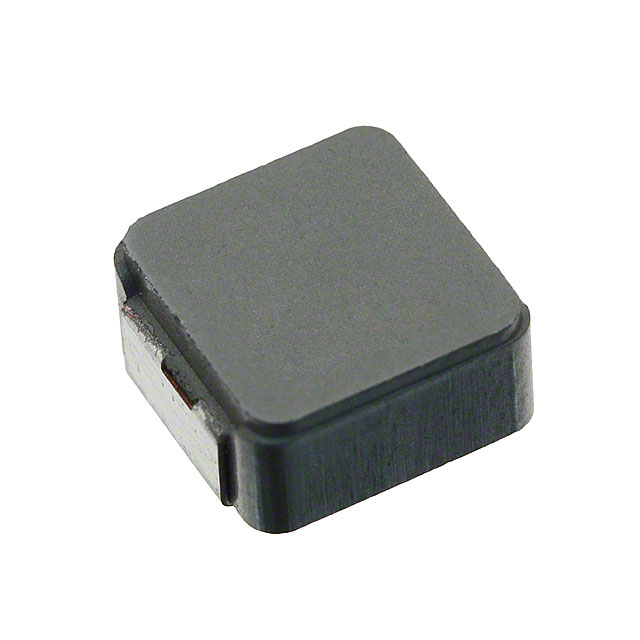

VISHAY INTERTECHNOLOGY 贴片电感 IHLP3232DZER6R8M01

IHLP3232DZER6R8M01概述

    IHLP-3232DZ-01 Vishay Dale 商用电感器

    产品简介


    IHLP-3232DZ-01 是 Vishay Dale 公司生产的一款商用电感器,属于高饱和度系列。它主要用于各种电源管理和转换应用,特别是在直流/直流转换器、便携式设备、服务器和笔记本电脑等应用中表现出色。其紧凑的设计和卓越的性能使其成为现代电子设备的理想选择。

    技术参数


    - 基本参数
    - 电感值:0.22 μH 至 10 μH(可调范围)
    - 电感容差:±20%
    - 最大额定电压:75 V
    - 工作温度范围:-55 °C 至 +125 °C
    - 引脚材料:无铅(Lead-Free)
    - 性能参数
    - 直流电阻(DCR):典型值 1.57 mΩ 至 59.90 mΩ
    - 饱和电流:典型值 10.5 A 至 24.2 A
    - 自谐振频率(SRF):典型值 126 MHz 至 15 MHz
    - 电气特性
    - 工作频率:最高可达 5 MHz
    - 热等级电流:最高 30.7 A(根据电感值不同有所变化)
    - 环境参数
    - 储存温度:-65 °C 至 +150 °C

    产品特点和优势


    - 屏蔽结构:有效减少电磁干扰(EMI)。
    - 高饱和电流:能够处理高达 24.2 A 的瞬态电流而不饱和。
    - 低直流电阻:在同类产品中具有最低的 DCR/μH 比例。
    - 超低噪声:由于复合结构设计,噪声水平显著降低。
    - 宽工作温度范围:-55 °C 至 +125 °C,适合严苛的工作环境。

    应用案例和使用建议


    - 应用案例:
    - 便携式设备:如PDA和笔记本电脑。
    - 高电流POL转换器:用于分布式电源系统。
    - 低轮廓高电流电源:在服务器和台式机中广泛应用。

    - 使用建议:
    - 确保电路设计和元件布局合理,以减少电感器的温升。
    - 考虑空气流通和散热措施,以保持电感器在安全的工作温度范围内。
    - 在高频应用中,注意匹配电感器的自谐振频率(SRF),避免性能下降。

    兼容性和支持


    - 兼容性:适用于多种标准PCB布局,可以方便地与其他元件配合使用。
    - 技术支持:提供详细的安装指南和技术文档,可通过官方网站获得技术支持。

    常见问题与解决方案


    - 问题1:电感器工作时发热过多
    - 解决方案:检查电路设计,确保良好的散热措施,并合理布置元件位置。

    - 问题2:输出电流不稳定
    - 解决方案:验证输入电压稳定,同时检查负载情况,必要时调整负载。

    总结和推荐


    IHLP-3232DZ-01 以其优秀的性能和多功能的应用范围,在各类电子设备中表现出色。它的屏蔽结构和低噪声特性使其成为电磁干扰敏感应用的理想选择。总体来说,这款电感器不仅具有出色的性能,而且具备很好的成本效益,非常适合在工业、消费电子和计算机等领域使用。因此,我们强烈推荐使用这款电感器。

IHLP3232DZER6R8M01参数

参数
电感值 6.8μH
饱和电流(LSAT) 15.2A
自谐振频率(SRF) 15MHz
容差 ±20%
直流电阻(DCR) 47.7mΩ
额定电流 5.7A
Q值 -
测试频率 100KHz
长*宽*高 8.64mm*8.18mm*4mm
通用封装 3232
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IHLP3232DZER6R8M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP3232DZER6R8M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP3232DZER6R8M01 IHLP3232DZER6R8M01数据手册

IHLP3232DZER6R8M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6627 ¥ 13.8835
10+ $ 1.6387 ¥ 13.6833
100+ $ 1.3679 ¥ 11.4224
500+ $ 0.9971 ¥ 8.3254
1000+ $ 0.8856 ¥ 7.3951
2500+ $ 0.6924 ¥ 5.7818
库存: 2135
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.88
