VS-ST330C14C0

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管模块, 平均通态电流720A, 面板安装, TO-200AB封装, Vrrm=1400V
供应商型号: ST330C14C0-ND
供应商: Digi-Key
标准整包数: 1

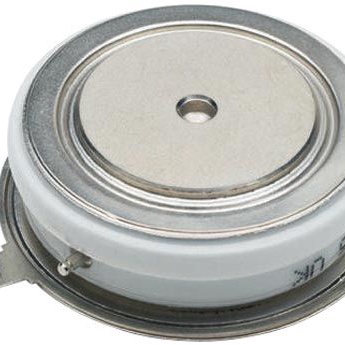

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-ST330C14C0

VS-ST330C14C0概述

    VS-ST330C 系列相控晶闸管技术手册

    产品简介


    VS-ST330C系列相控晶闸管(Hockey PUK版)是由Vishay公司生产的高性能电子元器件。这款晶闸管具有单个可控硅整流器(SCR)电路配置,适用于多种工业控制应用。产品设计用于直流电动机控制、受控直流电源以及交流控制器等领域,表现出色的电流控制能力和稳定性。

    技术参数


    以下是VS-ST330C系列相控晶闸管的主要技术参数:
    - 最大平均持续电流:720A
    - 最大重复峰值和关断状态电压:400V至1600V
    - 最高瞬态峰值电压:1.96V
    - 最小触发门极电流:100mA
    - 工作温度范围:-40°C 至 +125°C
    - 封装:国际标准E-PUK (TO-200AB)
    - 额定电压等级:400V、800V、1200V、1400V、1600V
    - 最大瞬时峰值电流(半正弦波,10ms):9000A (50Hz) / 9420A (60Hz)
    - 最大热阻(单侧冷却):0.09 K/W
    - 最大热阻(双侧冷却):0.04 K/W
    - RoHS合规

    产品特点和优势


    1. 中心放大门极:这使得晶闸管具有更稳定的门极电流控制,提高了系统的可靠性和稳定性。
    2. 金属外壳带陶瓷绝缘体:这种设计提高了产品的机械强度和热稳定性,增强了耐用性和可靠性。
    3. 工业级认证:符合严格的工业标准,确保了在恶劣环境下的稳定运行。
    4. 低热阻:在双侧冷却条件下,热阻低至0.04 K/W,使得散热更加高效。
    5. 宽工作温度范围:-40°C 至 +125°C的工作温度范围使其适用于各种极端环境条件。

    应用案例和使用建议


    VS-ST330C系列相控晶闸管广泛应用于直流电机控制、受控直流电源及交流控制器。例如,在大型工业生产设备中,该晶闸管可用于精确控制电动机的速度和负载。
    使用建议:
    1. 在高温环境下使用时,应注意适当的散热措施以保持晶闸管的正常运行。
    2. 在设计电路时,应考虑门极驱动电流的要求,确保触发效率。
    3. 使用过程中应避免瞬时过载,以免损坏晶闸管。

    兼容性和支持


    VS-ST330C系列相控晶闸管采用国际标准E-PUK (TO-200AB)封装,易于与其他标准设备兼容。此外,Vishay公司提供技术支持和维护服务,用户可通过官方邮箱获取相关帮助和技术支持。

    常见问题与解决方案


    1. 晶闸管无法正常触发
    - 解决方案:检查门极驱动电流是否达到最低要求;确保门极连接良好且无短路。

    2. 晶闸管温度过高
    - 解决方案:检查散热系统是否有效,必要时更换更大容量的散热器。

    总结和推荐


    VS-ST330C系列相控晶闸管是一款高性能、高可靠性的电子元器件,适合用于工业控制领域的多种应用。其强大的电流控制能力、广泛的温度适应性和卓越的稳定性使其在市场上具备较高的竞争力。总体而言,对于需要精确电流控制的应用场合,推荐使用VS-ST330C系列相控晶闸管。

VS-ST330C14C0参数

参数
断态最大重复峰值漏电流 50mA
平均通态电流 720A
最大栅极触发电流 200mA
SCR类型 -
最大栅极峰值反向电压 -
通态非重复峰值电流 9KA,9.42KA
开启状态电压 1.96V
RMS通态电流 1.42KA
最大栅极触发电压 3V
断态电压 1.4KV
长*宽*高 42mm(宽度)*15.1mm(高度)
通用封装 E-PUK,TO-200AB
安装方式 夹子安装,螺纹安装
零件状态 在售
包装方式 散装

VS-ST330C14C0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ST330C14C0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-ST330C14C0 VS-ST330C14C0数据手册

VS-ST330C14C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 110.9056 ¥ 928.1412
12+ $ 92.8356 ¥ 776.9179
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 928.14
