首页  >  产品百科  >  VS-P405W

VS-P405W

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管模块, 平均通态电流40A, 螺纹安装, PACE-PAK封装, Vrrm=1200V
供应商型号: 9104852
供应商: 海外现货
标准整包数: 1

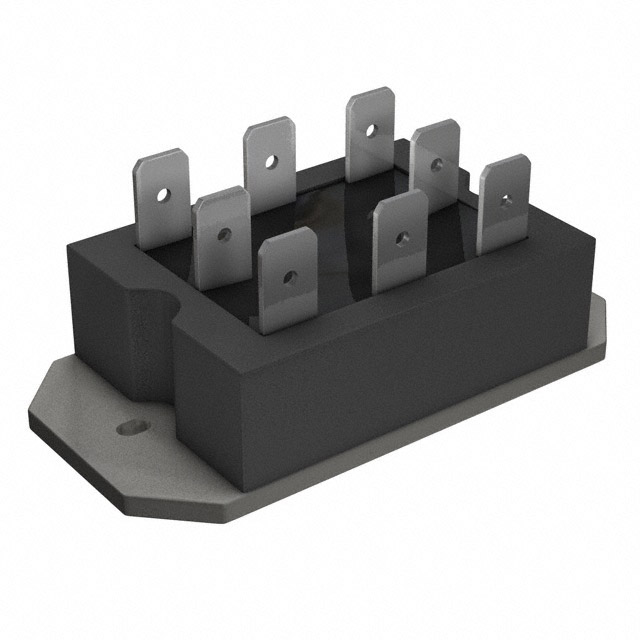

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-P405W

VS-P405W概述

    VS-P400 系列功率模块技术手册



    产品简介




    VS-P400 系列是 Vishay Semiconductors 公司推出的一系列集成功率电路模块,集成了功率晶闸管和整流二极管。这些模块设计用于简化机械设计并降低成本,适用于各种高可靠性应用场合,例如电源、控制电路和电池充电器等。


    技术参数




    | 参数 | 描述 | 值 | 单位 |
    | --- | --- | --- | --- |
    | IO | 额定电流 | 40 | A |
    | ITSM, IFSM | 最大非重复峰值电流(50 Hz) | 385 | A |
    | VISOL | 隔离电压 | 2500 | V |
    | VRRM 范围 | 反向恢复最大电压 | 400 到 1200 | V |
    | TJ | 工作温度范围 | -40 到 +125 | °C |


    产品特点和优势




    1. 玻璃钝化结:提供更高的可靠性。
    2. 电气隔离基板:简化机械设计,降低整体成本。
    3. 宽广的电路配置选择:满足不同应用场景的需求。
    4. UL 认证:确保安全性和可靠性。


    应用案例和使用建议




    应用案例:

    - 电源供应:使用 VS-P400 模块可以显著减少系统体积,提高效率。
    - 控制电路:稳定的电流输出和高的抗压能力使其在控制电路中表现优异。
    - 电池充电器:快速且安全的电流调节能力使其在充电过程中更为可靠。

    使用建议:

    - 在设计电路时考虑散热问题,确保模块在高温下稳定运行。
    - 使用适当的门极驱动信号,避免因过大的门极电压导致误触发。


    兼容性和支持




    VS-P400 系列模块与多种标准电路配置兼容,包括单相桥式电路。Vishay Semiconductors 提供全面的技术支持,帮助客户解决使用中遇到的各种问题。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 模块过热 | 检查散热设计是否合理,增加散热片或风扇 |
    | 触发失败 | 确认门极驱动信号符合要求,调整触发信号的幅值和频率 |


    总结和推荐




    VS-P400 系列模块凭借其卓越的性能、广泛的电路配置选择和高可靠性,在众多应用场景中表现出色。适用于需要高可靠性且紧凑设计的电源和控制电路。强烈推荐在类似项目中使用该系列产品。

VS-P405W参数

参数
最大栅极触发电压 2V
开启状态电压 1.4V
断态电压 1.2KV
SCR类型 -
RMS通态电流 -
最大栅极触发电流 60mA
通态非重复峰值电流 385A,400A
断态最大重复峰值漏电流 10mA
平均通态电流 25A
最大栅极峰值反向电压 -
长*宽*高 63.5mm*32.5mm*15.5mm
通用封装 CASE D-19
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-P405W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-P405W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-P405W VS-P405W数据手册

VS-P405W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 261.547
5+ ¥ 261.547
10+ ¥ 252.206
50+ ¥ 252.206
100+ ¥ 252.206
250+ ¥ 252.206
库存: 702
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 261.54
直接购买
加入购物车
