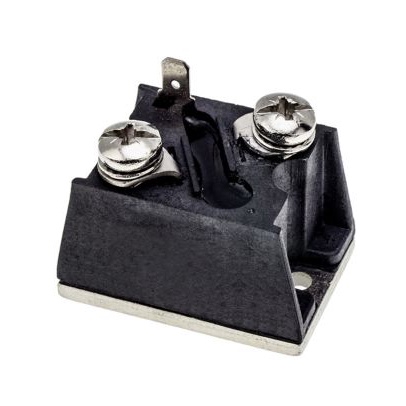

T90RIA60

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管, 平均通态电流90A, 面板安装, D 55封装, Vrrm=600V
供应商型号: 1695957
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 T90RIA60

T90RIA60概述

    # Vishay T..RIA 系列中功率相控晶闸管技术手册

    产品简介


    Vishay的T..RIA系列中功率相控晶闸管是专为各种通用应用设计的电力模块,电流额定值分别为50 A、70 A和90 A。这些晶闸管适用于电池充电器、焊接设备、电镀设备、受控电源供应及温度和速度控制电路等多种应用场景。晶闸管的半导体部分与金属基座电绝缘,这允许使用共享散热片并实现紧凑型装配。

    技术参数


    主要技术规格
    - 平均电流:IT(AV) 在70°C下分别可达50 A、70 A和90 A。
    - 峰值电流(半正弦波):IT(RMS) 分别为80 A、110 A和141 A。
    - 最大非重复峰值电流(单周期导通):50 Hz条件下分别为1310 A、1660 A和1780 A;60 Hz条件下分别为1370 A、1740 A和1870 A。
    - 最大热熔电流:t = 10 ms无电压重新施加时分别为8550 A²s、13860 A²s和15900 A²s;t = 8.3 ms条件下分别为7800 A²s、12650 A²s和14500 A²s。
    - 最大峰值触发门极电压:在最大TJ下分别为10 V、10 V和10 V。
    - 最大峰值触发门极电流:在最大TJ下分别为2.5 A、3 A和3 A。
    工作条件
    - 最大工作结温:TJ范围从-40°C到125°C。
    - 隔离电压:3500 VRMS(基板对电路)。
    - 最大工作电压:VRRM范围为100至1200 V。
    - 峰值门极功率:TJ = TJ最大值下,tp ≤ 5 ms,分别为10 W、12 W和12 W。

    产品特点和优势


    T..RIA系列中功率相控晶闸管具备以下特点和优势:
    - 电气隔离的基板,简化机械设计,快速装配。
    - 高耐冲击能力,大爬电距离。
    - UL E78996批准,符合RoHS标准。
    - 设计和资格认证适用于工业级应用。

    应用案例和使用建议


    T..RIA系列晶闸管广泛应用于多种场合,如电池充电器、焊接设备和电镀设备。根据手册中的信息,这类产品适合用于需要高电流处理能力和可靠电气隔离的应用场合。使用建议包括确保适当的散热设计和合理的安装扭矩,以避免因过热导致的损坏。

    兼容性和支持


    该产品具有良好的电气隔离性,可以方便地与不同类型的散热系统和电路配置结合使用。Vishay提供全面的技术支持和维护服务,包括详尽的产品文档和在线技术支持资源,确保客户能够充分利用产品优势。

    常见问题与解决方案



    常见问题与解决方案


    - 问题:如何正确安装T..RIA系列晶闸管?
    - 解决方案:确保使用合适的安装扭矩,并在安装后重新检查扭矩,以确保化合物均匀分布。参照手册中提供的安装步骤进行操作。
    - 问题:如何确定正确的门极触发电流?
    - 解决方案:查阅手册中的图表,根据所需的工作电流和环境温度选择适当的门极触发电流。建议参考手册中的触发负载线图进行精确设置。

    总结和推荐


    综上所述,T..RIA系列中功率相控晶闸管凭借其高可靠性、优良的电气特性和广泛的适用范围,成为工业级应用的理想选择。如果您需要一个高性能、稳定可靠的电力控制解决方案,T..RIA系列值得考虑。建议在使用前详细阅读手册并遵循制造商的指导进行安装和操作。

T90RIA60参数

参数
最大栅极触发电压 2.5V
平均通态电流 90A
最大栅极触发电流 120mA
断态电压 600V
断态最大重复峰值漏电流 -
SCR类型 -
最大栅极峰值反向电压 -
RMS通态电流 -
通态非重复峰值电流 -
开启状态电压 -
长*宽*高 41mm*27mm*25mm
安装方式 面板安装
应用等级 工业级
