VS-80RIA120PBF

产品分类: 晶闸管/可控硅
产品描述: 120mA 10V 80A 125A 1.9KA,1.99KA 1.2KV 15mA 2.5V TO-209AC,TO-94 底座安装,螺纹安装,铰轴安装 29.5mm*27mm*188mm
供应商型号: VS-80RIA120PBFGI-ND
供应商: Digi-Key
标准整包数: 1

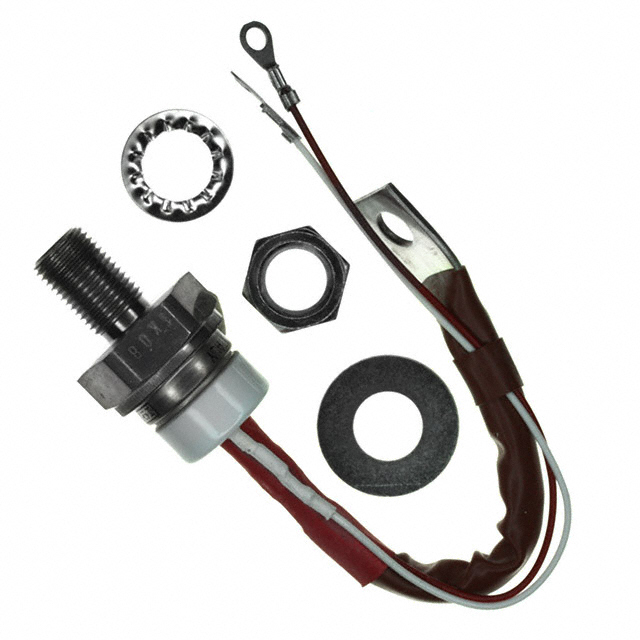

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-80RIA120PBF

VS-80RIA120PBF概述


    产品简介


    VS-80RIA...PbF, VS-81RIA...PbF, VS-82RIA...PbF系列 是 Vishay Semiconductors 公司生产的一种相位控制晶闸管(Thyristors),专为工业级应用设计。这些晶闸管采用TO-94(TO-209AC)封装,主要用于直流电动机控制、可控直流电源和交流控制器等领域。本系列产品以其稳定的性能和可靠性,在各种工业环境中得到广泛应用。

    技术参数


    - 基本特性:
    - 封装:TO-94(TO-209AC)
    - 工作温度范围:-40°C 至 +125°C
    - 最大峰值电压:400 V、800 V、1200 V
    - 最大平均电流:80 A
    - 触发电流:120 mA
    - 主要额定值和特性:
    - 最大重复峰值和断态电压:VDRM/VRRM 最大为1200 V
    - 最大非重复峰值电压:VRSM 最大为1300 V
    - 最大断态漏电流:IDRM/IRRM 在125°C下最大为15 mA
    - 最小触发电压:VGT 在-40°C下最小为3.5 V,最高为1.5 V
    - 最小触发电流:IGT 在-40°C下最小为270 mA,最高为60 mA

    产品特点和优势


    1. 耐用密封:Hermetic glass-metal seal提供了卓越的耐用性和抗腐蚀能力。
    2. 广泛的应用范围:适用于各种工业环境,如直流电机控制和电源供应。
    3. 高性能特性:80 A的最大平均电流和高达1200 V的断态电压,使其成为高性能应用的理想选择。
    4. 优化的触发特性:较低的触发电压和电流要求,使得系统的启动和控制更为简单高效。

    应用案例和使用建议


    应用案例:
    - 直流电机控制:通过调节电流来实现对电机速度的精确控制。
    - 可控直流电源:用于需要精细调节输出电压的电源系统。
    - 交流控制器:适用于需要稳定功率输出的系统。
    使用建议:
    - 确保系统设计充分考虑热管理,特别是在高电流条件下。
    - 使用适当的散热器和冷却措施以维持良好的散热效果。
    - 保持触发电路的设计简洁,避免不必要的干扰和信号噪声。

    兼容性和支持


    兼容性:
    - 该产品采用标准的TO-94(TO-209AC)封装,与大多数标准接口兼容。
    - 设备安装时建议使用规定的扭矩,以确保可靠连接。
    支持:
    - Vishay Semiconductors 提供详尽的技术文档和在线技术支持服务。
    - 客户可以通过官方网站或技术支持邮箱获取最新的产品信息和技术帮助。

    常见问题与解决方案


    - 问题:在启动过程中设备未能正常工作。
    - 解决方案:检查触发电路的接线和信号,确保正确的电压和电流条件。

    - 问题:在高电流条件下设备过热。
    - 解决方案:加强散热措施,增加散热器的尺寸或使用更好的冷却方法。

    总结和推荐


    总结:
    - 优点:
    - 可靠性:耐高温和高压的能力,确保了长期稳定运行。
    - 高效性:高效率的电能转换,适合各种工业应用场景。
    - 易用性:较低的触发阈值,简化了系统集成。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在各种工业应用中使用 VS-80RIA...PbF, VS-81RIA...PbF, VS-82RIA...PbF 系列产品。无论是需要高精度还是高可靠性的场合,这些产品都能提供出色的性能和耐用性。

VS-80RIA120PBF参数

参数
断态最大重复峰值漏电流 15mA
通态非重复峰值电流 1.9KA,1.99KA
最大栅极触发电流 120mA
SCR类型 -
开启状态电压 -
RMS通态电流 125A
平均通态电流 80A
最大栅极触发电压 2.5V
最大栅极峰值反向电压 10V
断态电压 1.2KV
长*宽*高 29.5mm*27mm*188mm
通用封装 TO-209AC,TO-94
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-80RIA120PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-80RIA120PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-80RIA120PBF VS-80RIA120PBF数据手册

VS-80RIA120PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
