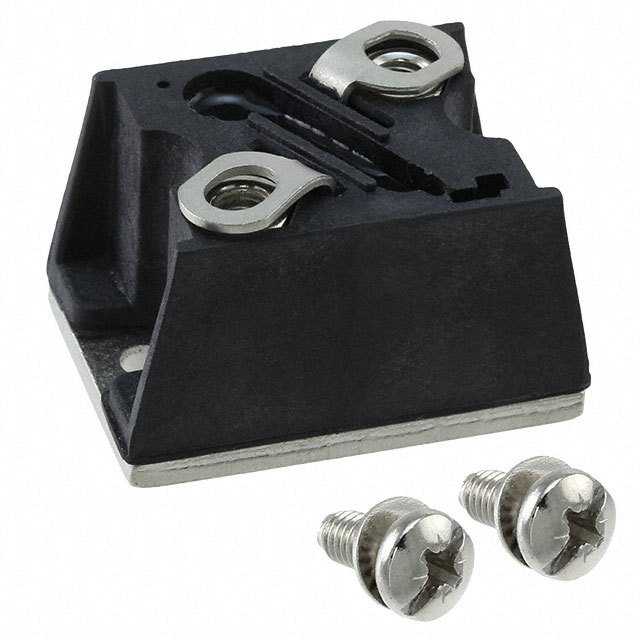

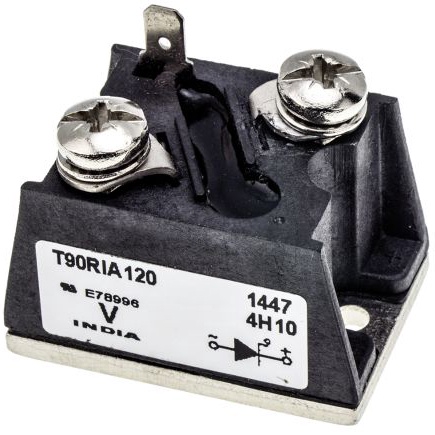

VS-T90RIA120

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管, 平均通态电流90A, 面板安装, D 55封装, Vrrm=1200V
供应商型号: 3798031
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-T90RIA120

VS-T90RIA120概述

    # VS-T..RIA 系列中功率相控晶闸管技术手册解读

    产品简介


    基本介绍
    VS-T..RIA系列是 Vishay 公司生产的一种中功率相控晶闸管模块(Power Modules),其电流容量为50 A、70 A和90 A。这种模块设计用于广泛的应用场景,如电池充电器、焊接设备、电镀设备、稳压电源及温度和速度控制电路。其显著特点是半导体器件与金属基板电隔离,允许使用共享散热器并构建紧凑型组装。
    主要功能与应用领域
    - 主要功能:通过触发外部信号实现电流的开关控制,广泛应用于电力电子系统中。
    - 应用领域:
    - 工业级应用(如工业控制、电源管理)
    - 能源转换(如电池充电与放电管理)
    - 电机控制(如风扇和泵的转速控制)

    技术参数


    以下是对 VS-T..RIA 系列关键参数的整理:
    | 参数名称 | T50RIA | T70RIA | T90RIA |
    ||
    | 额定电流 (IT(AV)) | 50 A | 70 A | 90 A |
    | 峰值反向电压 (VRRM) | 100–1200 V | 100–1200 V | 100–1200 V |
    | 通态电压 (VTM) | 1.55 V | 1.55 V | 1.55 V |
    | 门极触发电流 (IGT) | ≤120 mA | ≤120 mA | ≤120 mA |
    | 最大结温 (TJ) | -40°C 至 +125°C | -40°C 至 +125°C | -40°C 至 +125°C |
    | 封装形式 | D-55 (T-module) | D-55 (T-module) | D-55 (T-module) |
    关键性能指标
    - 触发性能:门极触发信号最小为2.5V,典型触发时间为0.9 µs。
    - 高浪涌能力:在半正弦波条件下,其最大非重复峰值浪涌电流可达1780 A(T90RIA)。
    - 热阻抗:结到壳的热阻 RthJC 分别为 0.65 K/W(T50RIA)、0.50 K/W(T70RIA)、0.38 K/W(T90RIA)。

    产品特点和优势


    1. 电气隔离:模块与金属基板完全隔离,便于设计紧凑化。
    2. 高可靠性:具备高达3500 VRMS的隔离电压,符合UL认证(E78996批准)。
    3. 快速安装:简化机械设计和快速组装,提升生产效率。
    4. 大电流承载能力:峰值电流处理能力优异,适合重载应用。
    5. 宽工作范围:工作温度范围广(-40°C 至 +125°C),适应多种恶劣环境条件。

    应用案例和使用建议


    应用案例
    - 工业电源:适用于需要调节输出功率的场合,如稳压电源和恒流源。
    - 电机控制:用于工业风机、水泵的转速调控,可实现精确的速度和功率管理。
    - 焊接设备:在高功率焊接设备中进行电流控制以优化焊接质量。
    使用建议
    - 散热管理:为确保正常运行,需选择合适尺寸的散热器,并保证良好的导热界面材料接触。
    - 触发信号:触发信号应严格控制在规定的电压和电流范围内,避免过压导致损坏。
    - 环境适应性:考虑到高湿度或高温工作环境,可以采取适当的防护措施(如密封处理)。

    兼容性和支持


    兼容性
    VS-T..RIA 系列模块具有广泛的兼容性,能够与多种工业标准设备接口适配,同时其安装螺纹和散热器接口设计标准化,易于集成到现有系统中。
    支持服务
    Vishay 提供全面的技术支持和售后服务,用户可通过以下方式联系:
    - 美洲地区:DiodesAmericas@vishay.com
    - 亚洲地区:DiodesAsia@vishay.com
    - 欧洲地区:DiodesEurope@vishay.com

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块工作时温度过高 | 增大散热器面积,检查导热硅脂填充情况。 |
    | 触发信号不起作用 | 检查触发信号电压和电流是否符合要求。 |
    | 出现异常关断或开路现象 | 确保外围电路的接线无误,重新校准触发脉冲。 |

    总结和推荐


    综合评估
    VS-T..RIA 系列模块凭借其卓越的电气性能、可靠的热管理能力和广泛的工业适用性,在中功率相控晶闸管市场中表现出色。其关键优势在于高电流承载能力、电气隔离设计以及优秀的散热管理。
    推荐意见
    强烈推荐该系列产品用于需要高性能、高可靠性的工业应用场景。特别是在电池充电器、焊接设备和稳压电源等领域,其出色的性能将为设计者提供强大的技术支持。

    本文内容摘自 Vishay Semiconductors 官方文档,引用需遵循版权声明:www.vishay.com/doc?91000

VS-T90RIA120参数

参数
断态最大重复峰值漏电流 100μA
最大栅极峰值反向电压 -
平均通态电流 90A
SCR类型 -
断态电压 1.2KV
最大栅极触发电流 120mA
RMS通态电流 141A
最大栅极触发电压 2.5V
开启状态电压 1.55V
通态非重复峰值电流 1.78KA,1.87KA
长*宽*高 27mm(宽度)*23.5mm(高度)
安装方式 底座安装
零件状态 在售
