VS-30TPS16-M3

产品分类: 晶闸管/可控硅
产品描述: 45mA 20A 30A 250A 1.6KV 2V TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: LYS-VS-30TPS16-M3
供应商: 海外现货
标准整包数: 25

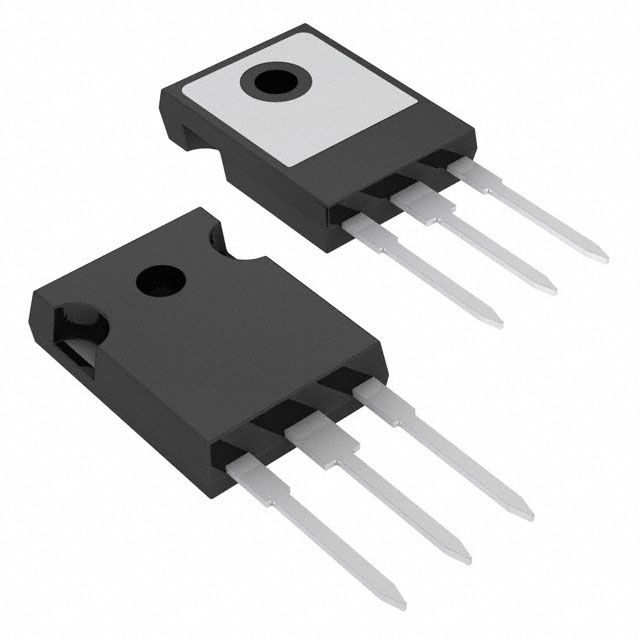

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-30TPS16-M3

VS-30TPS16-M3概述


    产品简介


    VS-30TPS16-M3
    VS-30TPS16-M3 是一款由 Vishay Semiconductors 生产的硅控整流器(SCR),专门用于中等功率开关和相位控制应用。这类器件在各种工业控制系统中被广泛应用,特别是在电机控制、不间断电源(UPS)、焊接及电池充电等领域。

    技术参数


    基本规格:
    - 最大重复峰值和断态电压 (VRRM/VDRM): 1600 V
    - 最大非重复峰值反向电压 (VRSM): 1700 V
    - 最大反向泄漏电流 (IRM/IDRM): 10 mA @ 125 °C
    - 最大平均导通电流 (IT(AV)): 20 A
    - 最大导通电流 (ITSM): 300 A
    - 门极触发电流 (IGT): -10 °C 下为 60 mA,25 °C 下为 45 mA,125 °C 下为 20 mA
    - 最大关断时电压上升率 (dV/dt): 500 V/μs
    - 最大导通时电流上升率 (dI/dt): 150 A/μs
    其他参数:
    - 绝对最大额定值包括最大导通电流、最大脉冲反向电流、最大峰值正门极电流、最大峰值负门极电压等。
    - 开关参数包括典型的开启时间、关断时间和反向恢复时间。
    - 热性能指标包括热阻和最大存储温度范围等。

    产品特点和优势


    主要特点:
    - 高电压承受能力,最高可达 1600 V。
    - 符合 JEDEC®-JESD 47 设计和测试标准,确保可靠性能。
    - 最高可承受 125 °C 的结温。
    - 采用玻璃钝化技术,保证可靠运行。
    - 封装为 TO-247AC 3L,方便安装和使用。
    优势:
    - 广泛应用于多个工业领域,包括电机控制、UPS 和焊接设备等。
    - 高可靠性设计和优异的热管理能力使其适用于苛刻的工作环境。
    - 门极触发电流低,易于控制和操作。

    应用案例和使用建议


    应用场景:
    - 输入整流器保护(软启动)
    - 交流开关在电机控制中的应用
    - 不间断电源系统(UPS)中的电流调节
    - 焊接设备中的电源控制
    - 蓄电池充电装置
    使用建议:
    - 在电机控制和 UPS 中,建议采用合适的散热措施以提高系统的稳定性和寿命。
    - 对于焊接和电池充电应用,注意控制好门极触发电流,避免过度触发导致损坏。
    - 定期检查连接点,确保良好的电气接触和热传导。

    兼容性和支持


    兼容性:
    - VS-30TPS16-M3 可与其他标准的 SCR 设备兼容,可以轻松替换旧型号产品。
    - 支持广泛的应用电路,满足不同需求的设计要求。
    支持和服务:
    - Vishay Semiconductors 提供详尽的技术支持,包括在线查询和邮件咨询服务。
    - 用户可以通过指定的邮箱地址 DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com 获得专业指导。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题: 触发电流不稳定。
    解决方法: 检查门极电路连接,确保正确的门极驱动信号,必要时更换门极驱动器。
    - 问题: 温度过高导致失效。
    解决方法: 使用适当的散热措施,如安装散热片或散热风扇,确保良好的热管理。
    - 问题: 电流波动大。
    解决方法: 确保负载的稳定性和一致性,检查电源供应是否正常。

    总结和推荐


    综合评估:
    VS-30TPS16-M3 是一款高性能的硅控整流器,专为需要高电压和高可靠性的工业应用设计。其卓越的电气特性和热管理能力使其成为电机控制、UPS、焊接设备等领域的理想选择。
    推荐:
    强烈推荐使用 VS-30TPS16-M3。该产品在众多工业应用中表现优异,具有高可靠性、稳定性和适应性,非常适合那些需要高电压和高可靠性的工业环境。

VS-30TPS16-M3参数

参数
断态最大重复峰值漏电流 -
开启状态电压 -
平均通态电流 20A
最大栅极峰值反向电压 -
RMS通态电流 30A
通态非重复峰值电流 250A
最大栅极触发电流 45mA
最大栅极触发电压 2V
SCR类型 -
断态电压 1.6KV
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VS-30TPS16-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30TPS16-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-30TPS16-M3 VS-30TPS16-M3数据手册

VS-30TPS16-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.725 ¥ 14.5763
125+ $ 1.68 ¥ 14.196
500+ $ 1.65 ¥ 13.9425
库存: 3250
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 364.4
