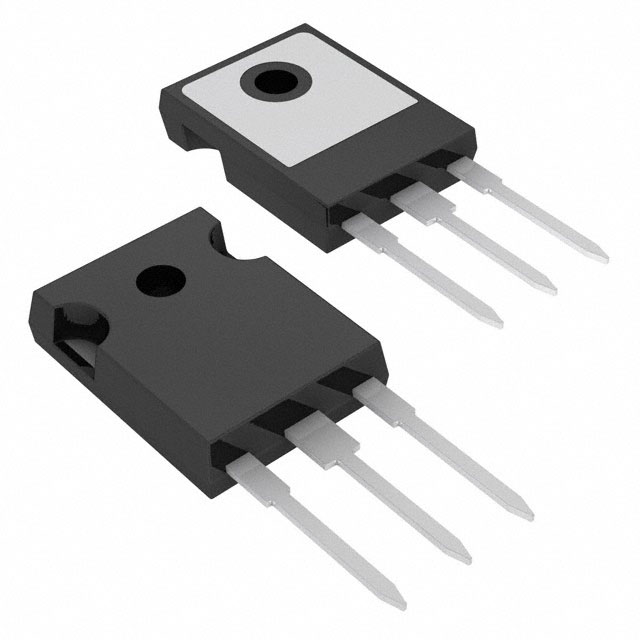

VS-30TPS12PBF

产品分类: 晶闸管/可控硅
产品描述: 45mA 10V 20A 30A 300A 1.2KV 500μA 2V TO-247AC 通孔安装
供应商型号: VS-30TPS12PBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-30TPS12PBF

VS-30TPS12PBF概述

    Vishay Semiconductors VS-30TPS..PbF Series and VS-30TPS..-M3 Series Thyristors

    1. 产品简介


    Vishay Semiconductors的VS-30TPS系列是专门设计用于中等功率开关和相位控制应用的硅控整流器(SCR)。该系列产品具有出色的玻璃钝化技术,能够在高达125℃的结温下可靠运行。这些产品广泛应用于电机控制、不间断电源(UPS)、焊接和电池充电等领域,适用于输入整流、软启动及交流开关等场景。

    2. 技术参数


    | 参数 | 测试条件 | 值 | 单位 |
    ||
    | 最大平均通态电流 | TC = 95℃,180°导通半正弦波 | 20 | A |
    | 最大RMS通态电流 30 | A |
    | 最大峰值单周期非重复浪涌电流 | 10 ms正弦脉冲,额定VRRM | 250 | A |
    | 电压等级 | VRRM/VDRM | 800/1200 | V |
    | 阈值电压 | TJ = 25℃, 20A | 1.3 | V |
    | 门极触发最大正向峰值电流 1.5 | A |
    | 门极触发最大负向峰值电压 10 | V |
    | 绝对最大结温和存储温度范围 -40至125 | ℃ |

    3. 产品特点和优势


    VS-30TPS系列具备多种独特的功能,其中包括:
    - 设计和验证符合JEDEC-JESD47标准;
    - 能够在高达125℃的结温下可靠工作;
    - 可选铅(Pb)自由和无卤素封装,适应环保需求;
    - 高电流处理能力(最大平均通态电流为20A);
    - 适用于多种应用场景,包括电机控制、UPS、焊接及电池充电。

    4. 应用案例和使用建议


    VS-30TPS系列特别适合用于以下应用场合:
    - 电机控制中的输入整流和软启动;
    - 交流开关控制;
    - 电池充电系统。
    使用建议:
    - 在选择型号时,需要根据具体的应用需求(如电压等级)来选择合适的型号;
    - 注意散热管理以确保设备在高温下的稳定工作;
    - 在进行电路设计时,需考虑合适的门极触发电流和电压,以保证可靠的触发性能。

    5. 兼容性和支持


    VS-30TPS系列采用了标准的TO-247AC封装,易于集成到现有系统中。对于其他相关支持和服务信息,可以联系对应地区的技术支持团队:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    6. 常见问题与解决方案


    常见的问题及解决方案如下:
    - 问题:设备过热
    解决方案:确保良好的散热管理,安装合适尺寸的散热器,并遵守推荐的最大结温范围。
    - 问题:触发不稳定
    解决方案:检查门极驱动信号是否符合规格要求,适当调整门极触发电流和电压。
    - 问题:电流超限
    解决方案:检查电路设计和负载情况,确保不超过最大允许的通态电流。

    7. 总结和推荐


    总体来说,Vishay Semiconductors的VS-30TPS系列在中等功率开关和相位控制应用方面表现卓越。该系列产品以其高可靠性、广泛的适用范围和出色的性能而著称。特别是针对需要高温工作的环境,该系列的优势尤为显著。因此,我强烈推荐在相关应用中选用此系列产品。

VS-30TPS12PBF参数

参数
通态非重复峰值电流 300A
平均通态电流 20A
最大栅极触发电压 2V
SCR类型 -
断态电压 1.2KV
开启状态电压 -
最大栅极峰值反向电压 10V
断态最大重复峰值漏电流 500μA
RMS通态电流 30A
最大栅极触发电流 45mA
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装
