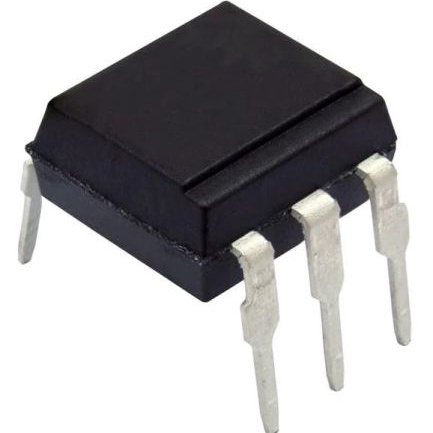

VOT8125AD

产品分类: 稳流二极管
产品描述: Vishay 可控硅输出型光耦, 通孔安装, 5针
供应商型号: REB-IRCOUP3227
供应商: 海外现货
标准整包数: 50

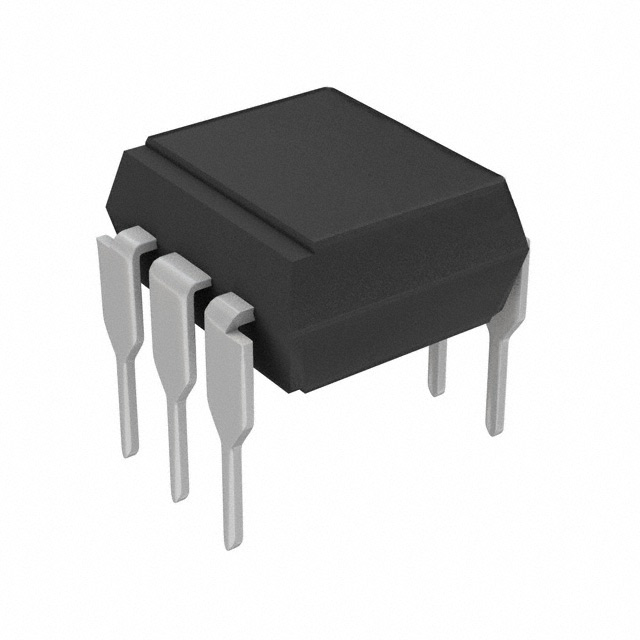

VISHAY INTERTECHNOLOGY 稳流二极管 VOT8125AD

VOT8125AD概述

    VOT8125A系列光电耦合器技术手册解析

    1. 产品简介


    VOT8125A系列是Vishay公司生产的光电耦合器(optocoupler),专门用于光敏双向晶闸管输出的非零交叉隔离应用。该系列产品主要用于将低压逻辑信号与120 VAC、240 VAC和380 VAC线路隔离,适用于控制电阻性、感性或容性负载,如电机、电磁阀、高压可控硅、双向晶闸管和继电器。

    2. 技术参数


    - 输入端:
    - 反向电压(VR):6 V
    - 正向电流(IF):50 mA
    - 功率耗散(Pdiss):120 mW
    - 结温(Tj):125°C
    - 输出端:
    - 峰值关断状态电压(VDRM):800 V
    - 导通状态电流(IT(RMS)):100 mA
    - 峰值重复浪涌电流(ITSM):1 A
    - 功率耗散(Pdiss):300 mW
    - 结温(Tj):125°C
    - 耦合器:
    - 存储温度范围(Tstg):-55°C至+125°C
    - 环境温度范围(Tamb):-40°C至+110°C
    - 总功率耗散(Pdiss):330 mW
    - 焊接温度(Tsld):260°C(10秒)

    3. 产品特点和优势


    - 高隔离距离: 输出端具有高隔离距离。
    - 高速度: 静态dv/dt高达1000 V/μs。
    - 低输入电流: 触发电流仅为5 mA。
    - 大电流承载能力: 导通状态电流可达100 mA。
    - 高耐压: 峰值关断状态电压为800 V。
    - 安全等级高: 隔离额定电压为5000 VRMS,满足UL 1577标准。

    4. 应用案例和使用建议


    应用案例:
    - 固态继电器中的功率三端双向晶闸管驱动器
    - 三相交流设备
    - 电机控制
    - 工业控制
    - 家用电器
    使用建议:
    - 使用前确保环境温度和电流条件符合产品规格要求。
    - 请注意负载直接驱动问题,确保通过适当的电路实现隔离。

    5. 兼容性和支持


    兼容性:
    - 适用于固态继电器、三相交流设备、工业控制系统等。
    - 提供DIP-6、DIP-6 400mil、SMD-6等多种封装形式,便于不同场合下的安装和应用。
    支持:
    - Vishay提供技术支持,联系邮箱为optocoupleranswers@vishay.com。
    - 拥有多项认证,如UL 1577、cUL、DIN EN 60747-5-5 (VDE 0884-5)、CQC等。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:产品过热。
    - 解决方案: 检查是否超过了规定的环境温度和电流限制。如果发现负载过大,建议增加散热措施或降低负载。
    - 问题:触发困难。
    - 解决方案: 检查触发电流是否达到规定值(5 mA)。如果达不到,检查输入电压和电路连接。

    7. 总结和推荐


    总结:
    VOT8125A系列光电耦合器具有高隔离距离、高速响应、低输入电流、高耐压等特点,在各种复杂环境下表现出色。其广泛的应用范围使其成为工业控制、电机控制、家用电器等领域的重要选择。
    推荐:
    强烈推荐在需要高隔离性能和可靠性的应用中使用VOT8125A系列光电耦合器。其出色的性能和广泛的适用性使得它成为了市场上同类产品中的佼佼者。

VOT8125AD参数

参数
最大调节电流 -
最大调节电压 -
最大峰值工作电压 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VOT8125AD厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOT8125AD数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 稳流二极管 VISHAY INTERTECHNOLOGY VOT8125AD VOT8125AD数据手册

VOT8125AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.529 ¥ 4.6393
库存: 1000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 231.96
