首页  >  产品百科  >  VO3062

VO3062

产品分类: 稳流二极管
产品描述: 威世 双向可控硅, DIP封装, 6V峰值, 通孔安装
供应商型号: UA-VO3062
供应商: 海外现货
标准整包数: 2000

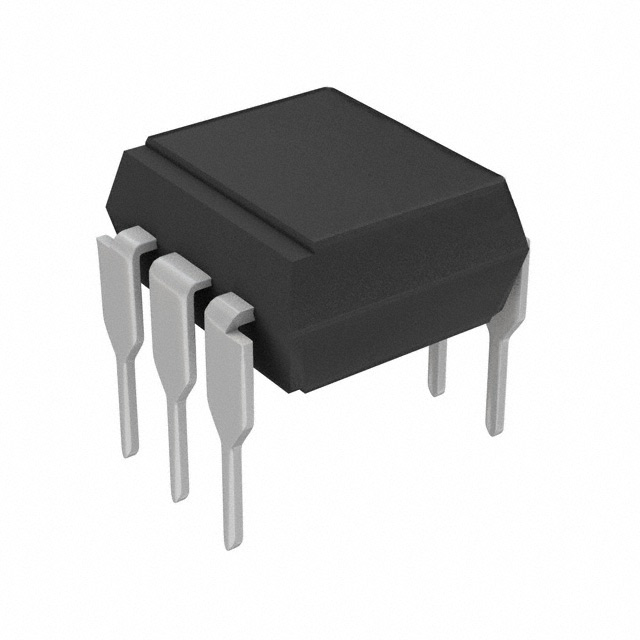

VISHAY INTERTECHNOLOGY 稳流二极管 VO3062

VO3062概述


    产品简介


    产品类型与功能:
    VO3062和VO3063是光耦合器系列中的光电双向晶闸管输出型器件。这些器件由GaAs红外发光二极管通过光学耦合至单片光敏零交叉双向晶闸管检测芯片构成。
    应用领域:
    这类光耦合器广泛应用于家庭电器、三端双向可控硅驱动、电磁阀控制、办公自动化设备、温度(HVAC)和照明控制、开关电源等领域。

    技术参数


    输入端参数:
    - 反向电压 \( VR \): 6V
    - 连续正向电流 \( IF \): 60mA
    - 功率耗散 \( P{diss} \): 100mW
    输出端参数:
    - 零态输出端电压 \( V{DRM} \): 600V
    - 单脉冲非重复峰值电流 \( I{TSM} \): 1A (PW=100μs, 120pps)
    - 功率耗散 \( P{diss} \): 200mW
    - 峰值持续电流 \( I{T(RMS)} \): 100mA
    耦合器参数:
    - 总功率耗散 \( P{tot} \): 300mW
    - 工作温度范围 \( T{amb} \): -55°C至+100°C
    - 存储温度范围 \( T{stg} \): -55°C至+150°C
    - 焊接温度 \( T{sld} \): 最大值≤260°C (时间≤10s)

    产品特点和优势


    特点:
    - 最低1500V/μs的dV/dt(瞬态抑制能力)
    - 600V的击穿电压
    - 100mA的导通电流
    - 零交叉检测电路
    - 低输入触发电流
    - 6引脚DIP封装
    优势:
    - 高瞬态抑制能力,适用于高压环境
    - 良好的绝缘性能,确保安全操作
    - 适合各类工业和家庭应用,包括电机控制、阀门控制和照明系统等

    应用案例和使用建议


    应用案例:
    VO3062和VO3063可用于各种交流电机控制,比如家用空调的温度控制和智能照明系统中的调光控制。它们还广泛应用于工厂自动化中的机电控制系统。
    使用建议:
    - 在使用时应避免超过额定温度和电压限制,以确保设备的可靠性和长期稳定性
    - 针对不同应用场景选择合适的型号和封装(如DIP-6或SMD-6)

    兼容性和支持


    兼容性:
    - 该器件具有多种认证(如UL、cUL),适用于全球各地的应用
    - 提供DIP-6和SMD-6两种封装选项,便于不同的安装需求
    支持:
    - 厂商提供详细的文档和技术支持,可通过optocoupleranswers@vishay.com进行咨询

    常见问题与解决方案


    问题1:过高的正向电流导致发热严重
    - 解决方法:降低正向电流,避免长时间工作在极限条件下,定期检查散热设计
    问题2:输入电压波动大
    - 解决方法:使用稳压电源,或者加装稳压器以保持稳定的输入电压
    问题3:过高的反向电压导致击穿
    - 解决方法:检查外部电路是否稳定,必要时增加额外的保护电路

    总结和推荐


    综合评估:
    - VO3062和VO3063在可靠性、瞬态抑制能力和适用范围方面表现出色,非常适合高要求的交流电机和工业控制系统应用。
    推荐使用:
    - 推荐在需要高性能光电耦合器的应用场合使用。特别是在需要较高电压、快速响应和良好绝缘特性的场合。

VO3062参数

参数
最大调节电压 -
最大峰值工作电压 -
最大调节电流 -
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO3062厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO3062数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 稳流二极管 VISHAY INTERTECHNOLOGY VO3062 VO3062数据手册

VO3062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.445 ¥ 3.7291
4000+ $ 0.4188 ¥ 3.5091
库存: 3100
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 7458.2
