CDLL5312

产品分类: 稳流二极管
产品描述: 4.29mA 100V SOD-80 贴片安装
供应商型号: CDLL5312-ND
供应商: Digi-Key
标准整包数: 1

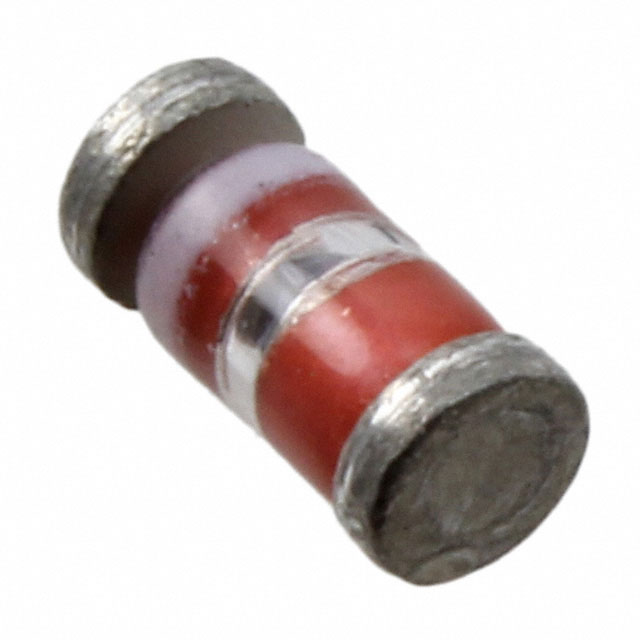

MICROCHIP TECHNOLOGY 稳流二极管 CDLL5312

CDLL5312概述

    # 微型表面贴装电流调节二极管技术手册

    产品简介


    本产品系列为微型表面贴装电流调节二极管,型号涵盖1N5283UR-1至1N5314UR-1。这些器件符合JAN、JANTX、JANTXV和JANS标准,适用范围广泛,尤其适合高可靠性需求的应用场合。本系列产品的核心功能是提供精确的电流调节,能够稳定输出特定的电流值,适用于通信、工业控制、汽车电子等多个领域。

    技术参数


    | 参数 | 范围 | 备注 |
    |
    | 型号 | 1N5283UR-1 至 1N5314UR-1 | 每种型号对应不同电流范围 |
    | 最大功耗 | 500mW | @+75°C |
    | 工作温度 | -65°C 至 +175°C
    | 存储温度 | -65°C 至 +175°C
    | 温度系数 | ±0.2% 至 ±1% /°C
    | 静态电流(最小值) | 0.198mA 至 5.17mA | 具体数值随型号变化 |
    | 静态电流(最大值) | 0.242mA 至 5.17mA | 具体数值随型号变化 |
    | 动态阻抗 | 1.00 至 2.90MΩ
    | 封装形式 | DO-213AB (MELF, LL41) | 气密玻璃封装 |

    产品特点和优势


    该系列产品具有以下显著特点和优势:
    - 高精度电流调节:每款产品均能实现精确的电流输出,确保电路性能稳定。
    - 表面贴装设计:采用无引线封装,适合自动化生产,提高装配效率。
    - 高可靠性:满足军用标准,适用于恶劣的工作环境。
    - 宽温区适应性:可在极端温度下正常工作,增强环境适应能力。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于信号调理电路,保证信号传输稳定性。
    2. 工业控制:在电源管理模块中,提供恒定电流输出。
    3. 汽车电子:在车载娱乐系统中,作为电流稳定器。
    使用建议
    - 在安装时需注意散热设计,避免因过热导致器件失效。
    - 根据具体应用场景选择合适的型号,以匹配所需电流范围。
    - 定期检查产品工作状态,及时更换老化部件,延长使用寿命。

    兼容性和支持


    本系列产品可与其他标准MELF封装器件互换使用,具有良好的兼容性。Microsemi公司提供了详尽的技术文档和支持服务,用户可通过官网获取最新的产品信息和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后电流不稳定 | 检查负载连接是否正确,调整供电电压 |
    | 温度过高 | 增加散热措施,确保良好通风 |
    | 输出电流低于预期 | 确认所选型号是否匹配实际需求 |

    总结和推荐


    综上所述,Microsemi的微型表面贴装电流调节二极管凭借其高精度、高可靠性和宽温区适应性,在众多行业中展现了卓越的表现。我们强烈推荐这一系列的产品给需要高性能电流调节解决方案的用户。无论是研发阶段还是大规模生产,这些器件都能满足严格的技术要求,并提供持续的技术支持和服务保障。

CDLL5312参数

参数
最大调节电流 4.29mA
最大调节电压 -
最大峰值工作电压 100V
通用封装 SOD-80
安装方式 贴片安装
包装方式 散装

CDLL5312厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

CDLL5312数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 稳流二极管 MICROCHIP TECHNOLOGY CDLL5312 CDLL5312数据手册
