首页  >  产品百科  >  JAN1N5309UR-1/TR

JAN1N5309UR-1/TR

产品分类: 稳流二极管
产品描述: 3.3mA 100V SOD-80 贴片安装
供应商型号: UA-JAN1N5309UR-1/TR
供应商: 海外现货
标准整包数: 1

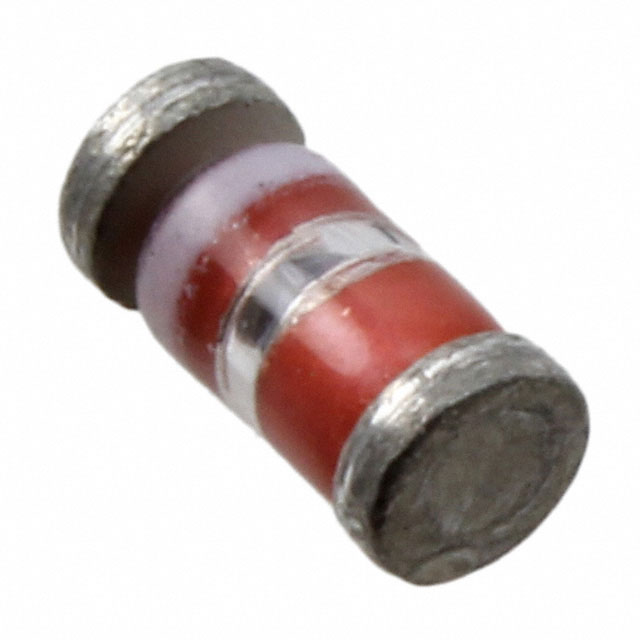

MICROCHIP TECHNOLOGY 稳流二极管 JAN1N5309UR-1/TR

JAN1N5309UR-1/TR概述

    电流调节二极管产品手册

    产品简介


    1N5283UR-1至1N5314UR-1系列电流调节二极管由Microsemi公司生产,适用于商业版本。这些电流调节二极管能够提供从0.22mA到4.7mA的标准电流范围,精度为±10%。它们作为Zener二极管(通常用于电压调节)的补充,可以在宽广的电压范围内稳定电流。此系列二极管采用DO-213AB封装,具有双插件内部连接结构和大芯片元件,特别适合用作电流限制器。

    技术参数


    1. 最大额定值
    - 工作温度:-65°C至+175°C
    - 热阻:结至端盖电阻为100°C/W
    - 热阻抗:结至参考点热阻为25°C/W
    - 功耗:稳态下最高为500mW,超过+125°C时每增加1°C降功率10mW
    - 工作峰值电压:100V
    - 焊接端子温度:最大为260°C
    2. 电气特性
    - 调节电流范围:0.22mA至4.7mA
    - 最小动态阻抗:1.00MΩ至5.17MΩ
    - 最小膝点阻抗:1.00MΩ至2.90MΩ
    - 最大限流电压:1.00V至2.75V

    产品特点和优势


    1. 高源阻抗
    2. 内部冶金连接
    3. 符合MIL-PRF-19500/463标准
    4. 可选军用等级:JAN, JANTX, JANTXV, 和JANS
    5. RoHS合规版本:仅限商业级
    6. 辐射硬化:如Microsemi“MicroNote 050”所述
    7. 非敏感于静电放电

    应用案例和使用建议


    1. 典型应用场景:
    - 通信设备中的电源管理
    - 汽车电子系统
    - 医疗仪器设备
    - 军事及航空航天系统
    2. 使用建议:
    - 在电路设计中,应确保电路的总功耗不超过二极管的最大功耗(500mW),以防止过热损坏。
    - 考虑到温度影响,建议在高温环境下适当降额使用。

    兼容性和支持


    1. 封装形式:除DO-213AB外,还提供DO-7轴向引脚封装。
    2. RoHS合规性:仅限商业级
    3. 技术支持:用户可通过Microsemi官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:功耗过高导致过热
    - 解决方案:增加散热片,或降低电流使总功耗低于500mW。

    2. 问题:电路中的电流波动
    - 解决方案:使用合适的滤波器来减少电流波动。

    总结和推荐


    1. 优点:
    - 高精度电流调节能力
    - 广泛的工作温度范围
    - 独特的双插件结构
    - 符合军事标准
    2. 推荐:1N5283UR-1至1N5314UR-1系列电流调节二极管适用于多种应用场景,特别是在需要精确电流调节的环境中。它具备高可靠性和良好的电气特性,推荐给那些追求高性能和严格标准的应用项目。

JAN1N5309UR-1/TR参数

参数
最大调节电流 3.3mA
最大调节电压 -
最大峰值工作电压 100V
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JAN1N5309UR-1/TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5309UR-1/TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 稳流二极管 MICROCHIP TECHNOLOGY JAN1N5309UR-1/TR JAN1N5309UR-1/TR数据手册

JAN1N5309UR-1/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
