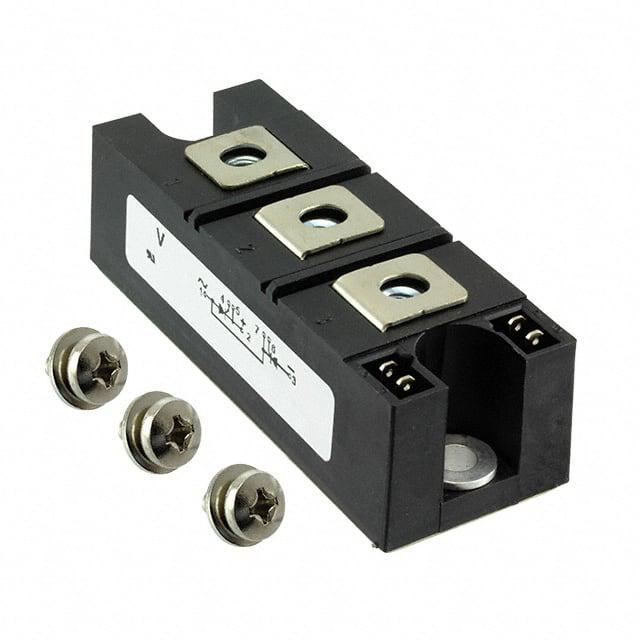

VS-VSKT162/16PBF

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管模块, 平均通态电流160A, 面板安装, INT-A-PAK封装, Vrrm=1600V
供应商型号: LYS-VS-VSKT162/16PBF
供应商: 海外现货
标准整包数: 15
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-VSKT162/16PBF

VS-VSKT162/16PBF概述

    VS-VSK.136..PbF, VS-VSK.142..PbF, VS-VSK.162..PbF 系列电子元器件技术手册

    产品简介


    本系列包括了型号为VS-VSK.136..PbF、VS-VSK.142..PbF 和 VS-VSK.162..PbF 的高功率电子元器件。这些器件属于功率模块,具有双向晶闸管/二极管和双向晶闸管/晶闸管配置,广泛应用于多种工业场合,包括直流电机控制与驱动、电池充电、焊接、电源转换、照明控制及热和温度控制等领域。该系列产品通过ISO认证(文件号E78996),且设计与验证符合多级标准。此外,其材料分类遵循特定的合规定义(可访问网站www.vishay.com/doc?99912查看)。

    技术参数


    - 额定电流范围: 135 A 到 160 A
    - 反向重复峰值电压 (VRRM): 400 V 至 1600 V
    - 最大非重复峰值反向电压 (VRSM): 高达1700 V
    - 正向平均电流 (IT(AV)): 在85°C时为135 A 至 160 A
    - 最大浪涌电流 (ITSM): 在50Hz下高达4870 A,在60Hz下高达5100 A
    - 绝缘电压 (VINS): 交流50Hz,电路到基座短接,持续1秒,为3500 V
    - 热阻 (RthJC): DC操作时为0.16至0.18 K/W
    - 存储温度范围 (TStg): -40°C 到 +150°C
    - 最大工作结温 (TJ): -40°C 到 +125°C
    - 最大峰值门极功率 (PGM): ≤5 ms,结温 (TJ) = 最大值时为12 W
    - 最大峰值门极电流 (IGM): ≤5 ms,结温 (TJ) = 最大值时为3 A

    产品特点和优势


    该系列器件采用高可靠性陶瓷绝缘(Al2O3)双通路设计,具有3500 VRMS的隔离电压,确保了在高压和高电流应用中的稳定性和安全性。此外,这些器件采用了玻璃封装芯片,增强了环境适应性。独特的热阻结构和高效的散热设计使其能够在广泛的工业应用中保持高性能,同时易于安装。

    应用案例和使用建议


    该系列产品广泛应用于各类工业自动化设备中。例如,在电池充电器中,它们能够有效地处理大电流和高电压,保证系统的高效运行。在焊接应用中,其出色的耐压能力和快速响应特性是不可或缺的。对于需要精确温度控制的环境,如热和温度控制系统,该系列器件可以提供稳定的电力供应和可靠的保护机制。建议在使用过程中,根据具体的应用需求合理选择不同型号的产品,并确保正确的安装和维护,以充分发挥其性能优势。

    兼容性和支持


    该系列器件与大多数通用电子元件和设备高度兼容,适用于多种工业控制系统。Vishay公司提供了详尽的技术支持,涵盖从初期选型到后期维护的各个环节,帮助用户轻松应对各种挑战。如有任何疑问,可通过官方渠道(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)获得技术支持。

    常见问题与解决方案


    - 问题1: 设备启动时出现过载现象
    - 解决方案: 检查输入电源电压是否超出额定范围,并适当降低负载电流。
    - 问题2: 设备工作时温度过高
    - 解决方案: 确保良好的散热条件,如使用适当的散热片和冷却系统。
    - 问题3: 无法正常触发
    - 解决方案: 检查门极驱动信号是否符合要求,确认触发电压和电流是否在规定范围内。

    总结和推荐


    总体而言,VS-VSK.136..PbF、VS-VSK.142..PbF 和 VS-VSK.162..PbF 系列电子元器件以其卓越的性能、广泛的适用性和可靠的设计在市场上表现出色。它们不仅适合于各种高压高电流的应用场合,而且在温度控制和稳定性方面也表现优异。因此,强烈推荐这些器件用于对电力转换和控制有较高要求的工业项目。

VS-VSKT162/16PBF参数

参数
断态最大重复峰值漏电流 50mA
RMS通态电流 355A
最大栅极触发电流 150mA
SCR类型 -
开启状态电压 1.54V
平均通态电流 160A
最大栅极峰值反向电压 -
断态电压 1.6KV
通态非重复峰值电流 4.87KA,5.1KA
最大栅极触发电压 2.5V
长*宽*高 94mm*35mm*30mm
通用封装 INT-A-PAK
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-VSKT162/16PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-VSKT162/16PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-VSKT162/16PBF VS-VSKT162/16PBF数据手册

VS-VSKT162/16PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
