VS-VSKT56/12

产品分类: 晶闸管/可控硅
产品描述: Vishay 晶闸管模块, 平均通态电流60A, 面板安装, TO-240AA封装, Vrrm=1200V
供应商型号: LYS-VS-VSKT56/12
供应商: 海外现货
标准整包数: 10

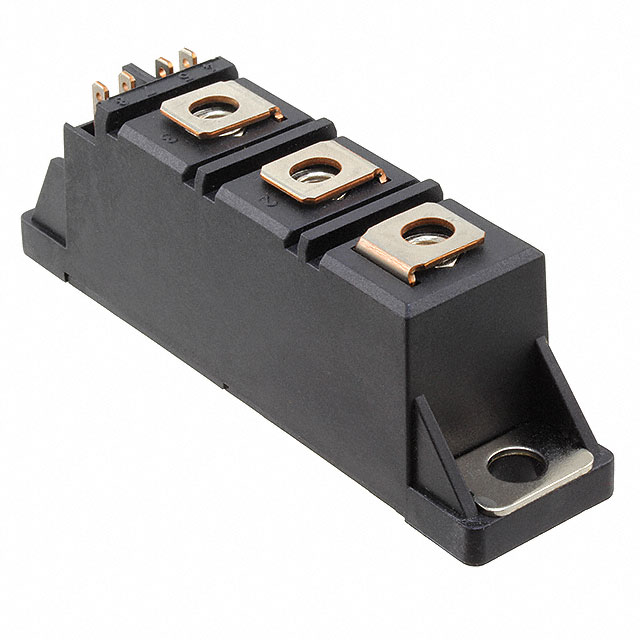

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-VSKT56/12

VS-VSKT56/12概述


    产品简介


    概述
    Vishay半导体公司推出的VS-VSK.41.. 和 VS-VSK.56.. 系列产品属于AAP Gen 7(TO-240AA)功率模块系列,提供45安培(VS-VSK.41)和60安培(VS-VSK.56)两种电流型号。这些模块适用于广泛的高电压应用,如高压受控电源、照明电路、温度和电机速度控制电路、不间断电源(UPS)和电池充电器。

    技术参数


    以下是VS-VSK.41.. 和 VS-VSK.56.. 系列的主要技术参数:
    - 额定电流:
    - VS-VSK.41: 45 A (半正弦波)
    - VS-VSK.56: 60 A (半正弦波)
    - 最大平均连续交流开关电流(IO(RMS)):
    - VS-VSK.41: 100 A
    - VS-VSK.56: 135 A
    - 最大非重复浪涌电流(ITSM/IFSM):
    - 50 Hz: 850 A (VS-VSK.41), 1200 A (VS-VSK.56)
    - 60 Hz: 890 A (VS-VSK.41), 1256 A (VS-VSK.56)
    - 最大 I2t 值:
    - 10 ms (无电压重新施加): 3.61 kA2s (VS-VSK.41), 7.20 kA2s (VS-VSK.56)
    - 10 ms (100% VRRM 重新施加): 2.56 kA2s (VS-VSK.41), 5.10 kA2s (VS-VSK.56)
    - 最大 I2√t 值:
    - 0.1 ms 至 10 ms (无电压重新施加): 36.1 kA2√s (VS-VSK.41), 72 kA2√s (VS-VSK.56)
    - 最大重复峰值反向电压(VRRM):
    - 400 V 至 1600 V
    - 最大工作温度范围(TJ, TStg):
    - -40 °C 至 +125 °C

    产品特点和优势


    - 出色的热性能: 采用直接键合铜基板(DBCS),能有效提升热性能。
    - 高耐压能力: 额定反向重复峰值电压高达1600V。
    - 高浪涌承受能力: 能够承受较高的非重复浪涌电流。
    - 易于安装: 模块设计简化了安装到散热器的过程。
    - 工业标准封装: 兼容行业标准,便于集成和使用。

    应用案例和使用建议


    - 典型应用场景:
    - 高压电源控制
    - 照明系统
    - 温度和电机速度调节
    - 不间断电源(UPS)
    - 电池充电器

    - 使用建议:
    - 在选择合适型号时,需考虑应用所需的电流等级。
    - 安装过程中要确保散热良好,避免因过热导致损坏。
    - 根据负载特性合理设置驱动信号,以确保稳定触发和运行。

    兼容性和支持


    - 与其他电子元器件兼容: 模块设计符合工业标准,便于与不同品牌的设备和组件配合使用。
    - 厂商支持和服务: Vishay提供详尽的技术文档和支持,涵盖安装指南、测试方法及故障排除建议。如需进一步技术支持,请联系DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com。

    常见问题与解决方案


    - 问题1: 如何正确安装模块?
    - 解答: 确保模块平整地安装在散热器上,并涂抹导热膏,按照指定扭矩紧固螺丝。

    - 问题2: 什么是模块的最大电流额定值?
    - 解答: 模块的最大平均连续交流开关电流(IO(RMS))分别为100A(VS-VSK.41)和135A(VS-VSK.56)。

    总结和推荐


    VS-VSK.41.. 和 VS-VSK.56.. 系列是高性能的高电压功率模块,特别适用于需要高可靠性、高热稳定性的工业级应用。它们具有出色的热性能、高耐压能力和简易安装方式,非常适合作为高电压控制系统的理想选择。鉴于其卓越的性能和广泛的应用领域,强烈推荐使用这些产品。
    如果您对本产品有任何疑问或需要更多信息,请随时联系Vishay的区域技术支持团队。

VS-VSKT56/12参数

参数
通态非重复峰值电流 1.2KA,1.256KA
平均通态电流 60A
SCR类型 -
断态电压 1.2KV
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 15mA
RMS通态电流 135A
最大栅极触发电压 2.5V
开启状态电压 1.7V
最大栅极触发电流 150mA
长*宽*高 92mm*22.6mm*30mm
通用封装 ADD-A-PAK
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-VSKT56/12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-VSKT56/12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-VSKT56/12 VS-VSKT56/12数据手册

VS-VSKT56/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
