IHLP5050FDER100MA1

产品分类: 贴片电感
产品描述: 100KHz 15.5A 10A 10μH 17.2mΩ ±20% 5050 贴片安装 13.59mm*12.9mm*6.4mm
供应商型号: SXE-IHLP5050FDER100MA1
供应商: 海外现货
标准整包数: 1

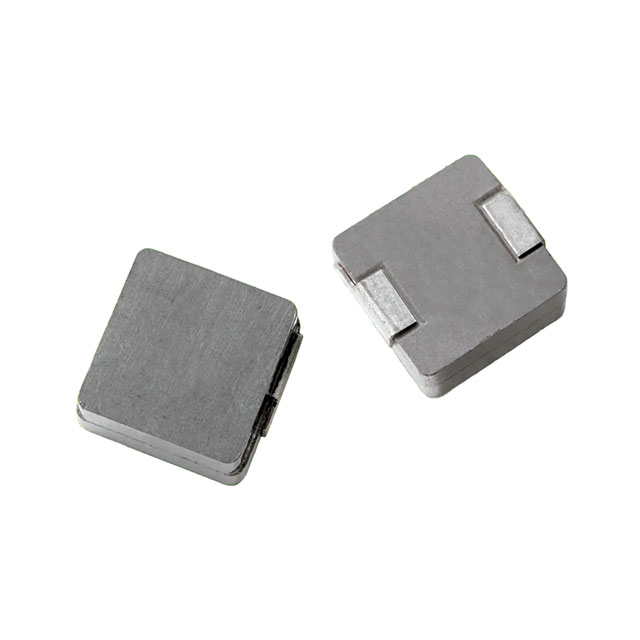

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050FDER100MA1

IHLP5050FDER100MA1概述

    IHLP-5050FD-A1 汽车级电感器

    产品简介


    IHLP-5050FD-A1 是 Vishay Dale 公司生产的一款汽车级高饱和电流电感器。它具有屏蔽式结构,频率范围高达 5.0 MHz,能够处理高瞬态电流而不发生饱和。此外,这款电感器还具备卓越的温度稳定性和超低的噪声水平,适合多种应用领域,如发动机控制单元、柴油喷射驱动器、导航系统电源转换器及电机噪声抑制等。

    技术参数


    以下是 IHLP-5050FD-A1 的关键技术参数:
    - 电感值 (L0):0.10 μH 至 10 μH(± 20% 容差)
    - 直流电阻 (DCR):
    - 25°C 下典型值:0.25 mΩ 至 17.2 mΩ
    - 25°C 下最大值:0.50 mΩ 至 17.2 mΩ
    - 热电流等级 (Heat Rating Current):40A 到 60A
    - 饱和电流 (Saturation Current):120A 到 41A
    工作条件:
    - 额定工作电压:75 V
    - 操作温度范围:-55°C 至 +125°C
    - 温度范围下限(零件温度):125°C

    产品特点和优势


    - 屏蔽式结构:减少电磁干扰。
    - 超低噪声:由于复合材料结构,噪声水平非常低。
    - 优异的温度稳定性:适用于严苛的温度环境。
    - AEC-Q200 认证:符合汽车行业标准。
    - 专利设计:采用专有的 IHLP 设计。

    应用案例和使用建议


    IHLP-5050FD-A1 广泛应用于多种汽车电子设备,例如发动机和传动控制系统、柴油喷射驱动器、导航和娱乐系统中的直流/直流转换器等。针对电机噪声抑制,它可以用于汽车的雨刷器、座椅调节器、后视镜、风扇及 HID 照明系统。对于 LED 驱动器,该电感器亦表现出色。
    使用建议:
    - 在安装时考虑散热措施,确保组件温度不超过 125°C。
    - 根据具体应用场景选择合适的电感值和额定电流。
    - 注意电源电压和工作频率范围,确保与系统匹配。

    兼容性和支持


    该产品与常见的电路板设计相兼容,支持多种汽车级应用。Vishay 提供详细的客户支持和技术文档,帮助用户在应用中实现最佳效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值漂移 | 确保工作温度不超出规定范围,检查是否有外部磁场影响。|
    | 噪声问题 | 检查布线和安装位置是否合理,避免电磁干扰。|
    | 饱和电流问题 | 根据具体应用调整输入电流,确保不超出饱和电流范围。|

    总结和推荐


    IHLP-5050FD-A1 汽车级高饱和电流电感器凭借其卓越的性能和广泛的适用范围,在汽车电子应用中表现突出。其优秀的温度稳定性和低噪声特性使其成为理想的电源管理组件。对于需要高可靠性的汽车应用来说,这款电感器无疑是一个优秀的选择。
    推荐:强烈推荐 IHLP-5050FD-A1 用于需要高可靠性、温度稳定性和低噪声水平的应用场合,特别是在汽车电子产品中。

IHLP5050FDER100MA1参数

参数
电感值 10μH
饱和电流(LSAT) 15.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 17.2mΩ
额定电流 10A
Q值 -
测试频率 100KHz
长*宽*高 13.59mm*12.9mm*6.4mm
通用封装 5050
安装方式 贴片安装
包装方式 卷带包装

IHLP5050FDER100MA1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050FDER100MA1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050FDER100MA1 IHLP5050FDER100MA1数据手册

IHLP5050FDER100MA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
