首页  >  产品百科  >  IHHP1008AZER1R0M01

IHHP1008AZER1R0M01

产品分类: 贴片电感
产品描述: 100KHz 3.2A 3.2A 1μH 60mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2497424
供应商: 海外现货
标准整包数: 1

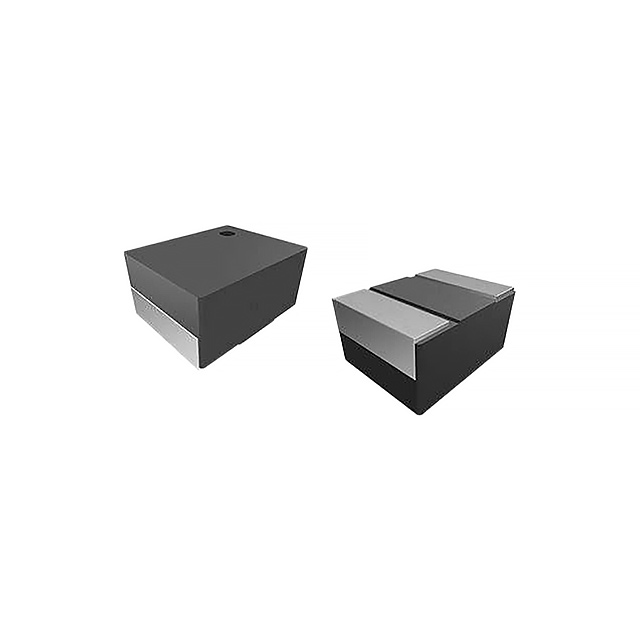

VISHAY INTERTECHNOLOGY 贴片电感 IHHP1008AZER1R0M01

IHHP1008AZER1R0M01概述

    Vishay Dale IHHP-1008AZ-01 低剖面高电流电感器

    1. 产品简介


    Vishay Dale的IHHP-1008AZ-01是一种低剖面、高电流电感器,采用磁合金功率扼流圈线圈设计。该电感器具有紧凑的尺寸(2.5 x 2.0 mm)和低剖面的特点,适用于各种电源转换应用。具体而言,IHHP-1008AZ-01适用于便携式电子产品、服务器、桌面电脑、笔记本电脑、电池供电设备和分布式电源系统中的DC/DC转换器等。

    2. 技术参数


    以下是IHHP-1008AZ-01的技术规格和性能参数:
    | 电感值 (μH) | 典型值 | 最大值 | DCR (mΩ) | 直流饱和电流 (A) | 电流导致30%电感下降 (A) |
    |
    | 0.22 | 9.4 | 11.5 | 5.90 | 6.30 | 7.00 |
    | 0.24 | 12 | 15 | 5.10 | 5.50 | 6.20 |
    | 0.47 | 26 | 32 | 3.95 | 4.15 | 4.60 |
    | 1.0 | 45 | 55 | 3.40 | 3.35 | 3.70 |
    | 1.5 | 72 | 86 | 2.45 | 2.75 | 3.10 |
    | 2.2 | 94 | 112 | 1.90 | 2.35 | 2.60 |
    注:所有测试数据均参照环境温度为25°C。

    3. 产品特点和优势


    IHHP-1008AZ-01的主要特点如下:
    - 磁合金功率扼流圈线圈
    - 尺寸小巧(2.5 x 2.0 mm),剖面低
    - 磁屏蔽
    - 低声噪、高效能
    - 材料分类遵循RoHS标准
    这些特点使得IHHP-1008AZ-01在高电流应用中表现出色,尤其是在空间受限的应用环境中。其高效的性能和卓越的稳定性使其在市场上具备较强的竞争优势。

    4. 应用案例和使用建议


    IHHP-1008AZ-01广泛应用于便携式电子设备、服务器、桌面电脑、笔记本电脑等设备中的电源管理模块。例如,在便携式电子设备中,它可以作为电池供电设备的一部分,提供高效的能量存储和转换。
    使用建议:
    - 确保电路设计、组件放置、PCB布局、气流等因素不会使电感器温度超过125°C。
    - 在高电流应用中,注意监测电感器的温度,避免因过热而导致性能下降。

    5. 兼容性和支持


    Vishay Dale提供了全面的技术支持和文档,包括产品手册、技术咨询等。此外,制造商还提供了详细的产品规格和电气特性,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出以下几个问题及相应的解决办法:
    - 问题:温度过高
    - 解决办法:确保电路设计、组件放置和散热措施符合要求,避免温度超过125°C。

    - 问题:电感值下降
    - 解决办法:检查电流是否超过了电感器的最大直流饱和电流,调整电路以减少电流。

    7. 总结和推荐


    总体来说,Vishay Dale的IHHP-1008AZ-01是一款高性能的低剖面高电流电感器,具有出色的电气特性和紧凑的设计。其适用于多种高电流应用环境,并且具备良好的稳定性和效率。因此,我们强烈推荐IHHP-1008AZ-01用于便携式电子设备、服务器、桌面电脑等应用中。

IHHP1008AZER1R0M01参数

参数
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 3.2A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 3.2A
自谐振频率(SRF) -
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IHHP1008AZER1R0M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHHP1008AZER1R0M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHHP1008AZER1R0M01 IHHP1008AZER1R0M01数据手册

IHHP1008AZER1R0M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
