IMC0805ERR82J01

产品分类: 贴片电感
产品描述: 25.2MHz 215MHz 300mA 35@100MHz 820nH 1.5Ω ±5% 0805 贴片安装 2mm*1.25mm*1.4mm
供应商型号: 1199492
供应商: element14
标准整包数: 5

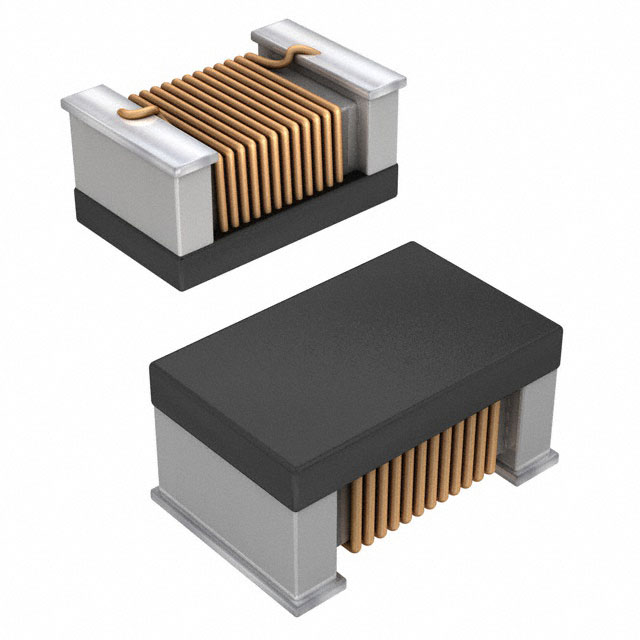

VISHAY INTERTECHNOLOGY 贴片电感 IMC0805ERR82J01

IMC0805ERR82J01概述

    Vishay Dale IMC-0805-01 Wirewound, Surface Mount Inductors

    产品简介


    Vishay Dale的IMC-0805-01系列是高品质的表面贴装电感器,适用于多种高频电子应用。这些电感器通过线圈缠绕制造而成,具有高自谐振频率值和较高的Q值,能够在高频下保持良好的性能。它们支持焊锡工艺,包括蒸汽相焊接和红外回流焊接,并采用卷带包装以满足自动处理需求,每卷包含2000个元件。此外,这些电感器符合RoHS标准,并且无卤素。

    技术参数


    | 参数 | 描述 |

    | 电感范围 | 2.2 nH至10,000 nH |
    | 电感容差 | 2.2 nH到4.7 nH为0.3 nH,其余为±5% |
    | 操作温度范围 | -40°C至+125°C |
    | 核心材料 | 2.2 nH到390 nH为陶瓷,470 nH以上为铁氧体 |
    | 测试设备 | 使用HP4286A(2.2 nH到390 nH)和HP4285A(470 nH到10,000 nH)测量电感和Q值,使用HP8753E测量自谐振频率(SRF),使用HP4338B测量直流电阻(DCR)|

    产品特点和优势


    IMC-0805-01系列电感器的主要特点是其高自谐振频率值和高频下的高Q值。线圈缠绕结构使其能够在高频下保持良好的性能,适用于多种高性能电子电路设计。此外,这些电感器符合RoHS标准并提供无卤素选项,这使其在环保方面具有竞争力。

    应用案例和使用建议


    IMC-0805-01系列电感器广泛应用于通信、计算机、消费电子等领域,特别适合需要高频响应的应用。例如,在射频电路设计中,这些电感器可以提高电路的稳定性。使用建议包括确保正确安装和焊接,避免过热,并根据具体应用选择合适的电感值。

    兼容性和支持


    这些电感器支持标准的JDEC铅(Pb)自由封装,易于与现有电子元件和设备兼容。Vishay公司提供了详细的测试报告和产品文档,以确保用户的顺利应用。此外,Vishay还提供技术支持和服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现损坏 | 确保正确的焊接温度和时间,避免过度焊接 |
    | 性能低于预期 | 确认使用的电感值和容差是否符合应用要求,重新检查焊接质量 |
    | 焊接后发现故障 | 检查焊接过程是否有短路现象,必要时更换电感器 |

    总结和推荐


    IMC-0805-01系列电感器是一款性能优越的产品,适用于各种高频应用场合。其高自谐振频率值和高频下的高Q值使其成为高性能电路设计的理想选择。此外,符合RoHS标准并提供无卤素选项使得其在环保方面也具备明显优势。因此,强烈推荐这一系列电感器用于对性能和可靠性有较高要求的应用场景。

IMC0805ERR82J01参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 215MHz
容差 ±5%
直流电阻(DCR) 1.5Ω
额定电流 300mA
Q值 35@100MHz
测试频率 25.2MHz
电感值 820nH
长*宽*高 2mm*1.25mm*1.4mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IMC0805ERR82J01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IMC0805ERR82J01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IMC0805ERR82J01 IMC0805ERR82J01数据手册

IMC0805ERR82J01封装设计

查看详情并下载
Symbol
Footprint
3D Model
