首页  >  产品百科  >  IHLP6767DZER2R2M11

IHLP6767DZER2R2M11

产品分类: 贴片电感
产品描述: 100KHz 19A 26A 2.2μH 5.03mΩ ±20% 6767 贴片安装 17.15mm*17.15mm*4mm
供应商型号: 331-2056589
供应商: 海外现货
标准整包数: 1

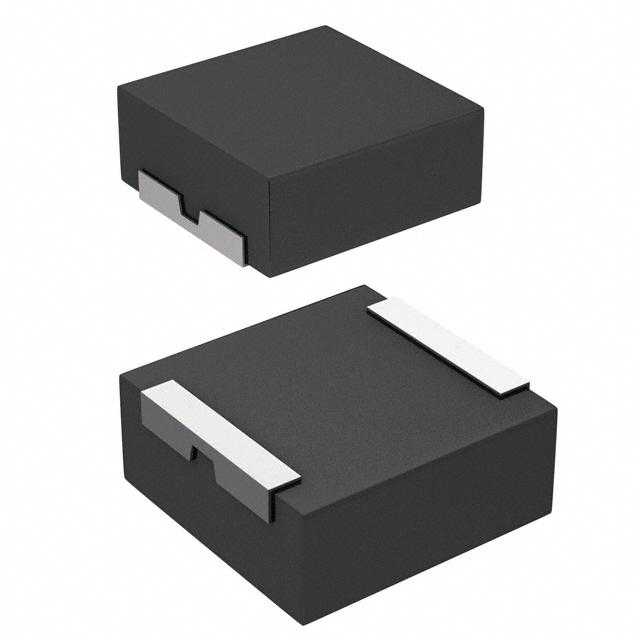

VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767DZER2R2M11

IHLP6767DZER2R2M11概述

    电子元器件产品技术手册:IHLP-6767DZ-11电感器

    产品简介


    IHLP-6767DZ-11是 Vishay Dale公司设计的一款商业级电感器,专为低直流电阻(DCR)而设计。它适用于多种应用场合,如便携式设备、笔记本电脑、服务器、高电流POL转换器、低轮廓高电流电源、电池供电设备、分布式电源系统中的DC/DC转换器以及现场可编程门阵列(FPGA)等。该电感器具有紧凑的设计和优良的性能表现,能够满足现代电子产品对高效能、低噪声的需求。

    技术参数


    - 型号: IHLP-6767DZ-11
    - 封装尺寸: 6767(毫米)
    - 额定工作电压: 50 V
    - 温升测试温度: 25°C ±5°C
    - 温度范围: -55°C至+125°C
    - 最大工作温度: 部件温度(环境温度+温度上升)不应超过125°C
    - 额定工作电压: 跨越线圈的电压为50 V
    - 电感值:
    - 1.0 μH ±20%
    - 1.5 μH ±20%
    - 2.2 μH ±20%
    - 3.3 μH ±20%
    - 4.7 μH ±20%
    - 5.6 μH ±20%
    - 6.8 μH ±20%
    - 10.0 μH ±20%
    - 15.0 μH ±20%
    - 22.0 μH ±20%
    - 33.0 μH ±20%
    - 47.0 μH ±20%
    - 典型直流电阻(DCR): 0.25 V,0 A下温度为25°C
    - 最大直流电阻(DCR): 0.25 V,0 A下温度为25°C
    - 温升电流(Heat Rating Current):
    - 1.0 μH: 41 A
    - 1.5 μH: 31 A
    - 2.2 μH: 26 A
    - 3.3 μH: 20.5 A
    - 4.7 μH: 18 A
    - 5.6 μH: 15 A
    - 6.8 μH: 14.5 A
    - 10.0 μH: 12 A
    - 15.0 μH: 9 A
    - 22.0 μH: 7.2 A
    - 33.0 μH: 6.5 A
    - 47.0 μH: 5 A
    - 饱和电流:
    - 1.0 μH: 27.5 A
    - 1.5 μH: 21 A
    - 2.2 μH: 19 A
    - 3.3 μH: 14 A
    - 4.7 μH: 12 A
    - 5.6 μH: 11.5 A
    - 6.8 μH: 10.5 A
    - 10.0 μH: 8 A
    - 15.0 μH: 7.5 A
    - 22.0 μH: 6.2 A
    - 33.0 μH: 6 A
    - 47.0 μH: 4.3 A
    - 封装尺寸: 17.15 x 6.75 mm
    - 引脚: 无铅

    产品特点和优势


    - 屏蔽结构: 可以降低电磁干扰(EMI),提高系统的稳定性。
    - 频率范围: 最高可达750 kHz。
    - 低DCR/μH: 在这个封装尺寸内提供最低的DCR/μH比。
    - 耐高瞬态电流: 不易达到饱和状态,适合处理大电流波动。
    - 超低杂音: 复合材料构造使振动引起的杂音极低。
    - IHLP专利设计: 设计包含多项专利技术。
    - 材料分类: 符合全球标准定义的合规要求。

    应用案例和使用建议


    IHLP-6767DZ-11广泛应用于PDA、笔记本电脑、桌面计算机和服务器。由于其在高电流条件下的稳定表现,非常适合用于高电流POL转换器、低轮廓高电流电源供应系统。对于需要较高电流的DC/DC转换器也适用。此外,在FPGA的应用中表现出色。
    使用建议:
    - 设计电路时,考虑布局和散热方案,避免过热。
    - 使用合适的PCB板尺寸和厚度,增加空气流动来辅助冷却。
    - 结合热模拟工具进行仿真,确保最佳性能。

    兼容性和支持


    - 该产品采用无铅封装,符合RoHS标准,适合于环保需求严格的应用。
    - 提供详细的技术文档和支持,可访问Vishay官网下载资料。

    常见问题与解决方案


    1. 问题: 产品在极端高温条件下工作不稳定。
    - 解决办法: 检查并改善散热措施,如增大通风、增加散热片等。
    2. 问题: 振动噪音较大。
    - 解决办法: 确保正确安装和固定,减少外界震动影响。
    3. 问题: 在高电流状态下出现饱和现象。
    - 解决办法: 选择合适的电感值以避免高电流导致饱和,考虑使用更高饱和电流的型号。

    总结和推荐


    IHLP-6767DZ-11电感器凭借其优异的性能和广泛的应用场景,成为现代电子产品不可或缺的重要元件。其低DCR、高电流承载能力和良好的散热性能使其在市场上具有较强的竞争力。综合来看,我们强烈推荐IHLP-6767DZ-11作为高性能电子设备的首选电感器之一。

IHLP6767DZER2R2M11参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 5.03mΩ
额定电流 26A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 19A
长*宽*高 17.15mm*17.15mm*4mm
通用封装 6767
安装方式 贴片安装
零件状态 在售

IHLP6767DZER2R2M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP6767DZER2R2M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP6767DZER2R2M11 IHLP6767DZER2R2M11数据手册

IHLP6767DZER2R2M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
