首页  >  产品百科  >  IHLP2525CZER2R2M5A

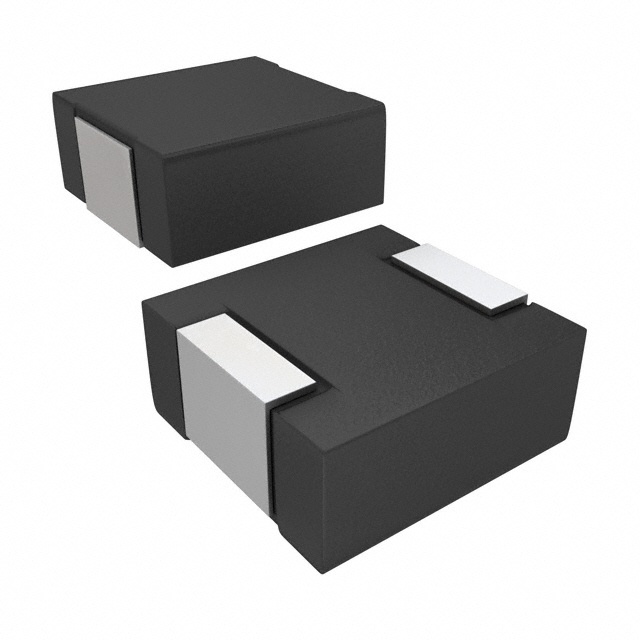

IHLP2525CZER2R2M5A

产品分类: 贴片电感
产品描述: 100KHz 31.2MHz 10.8A 8.1A 2.2μH 18.3mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: IHLP2525CZER2R2M5A
供应商: Avnet
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER2R2M5A

IHLP2525CZER2R2M5A概述

    IHLP-2525CZ-5A 电子元器件产品手册

    1. 产品简介


    IHLP-2525CZ-5A 是一款由 Vishay Dale 生产的高性能电感器,属于其IHLP高耐温汽车级电感器系列。此系列电感器适用于高温环境下的应用,最大耐温可达155°C。它的主要特点是优异的直流/直流能量存储能力和优秀的瞬态电流处理能力,使其成为多种应用的理想选择。
    主要功能:
    - 高温稳定性(高达155°C)
    - 屏蔽构造设计,减少外部干扰
    - 超低噪音,具备复合结构
    - 优良的高频响应能力,最高可达2 MHz
    应用领域:
    - 发动机和传动控制系统
    - 柴油喷射驱动器
    - 娱乐及导航系统的DC/DC转换器
    - 电机噪声抑制:雨刮器、电动座椅、电动后视镜、加热通风系统、HID照明
    - LED驱动器

    2. 技术参数


    - 温度范围:-55°C 至 +155°C
    - 额定工作电压:75 V
    - 直流电流特性:
    - 引起约40°C温度升的电流
    - 引起约20%电感值降低的电流
    - 引脚电阻(DCR):典型值和最大值
    - 饱和电流(饱和前下降至80%):不同型号有所不同
    - 谐振频率(SRF):不同型号在不同电感值下有所不同
    - 尺寸:25.25 mm x 25.25 mm
    标准电气参数表:
    | 模型 | 电感值(μH) | 最大饱和电流(A) | 最大DCR(mΩ) | 额定电流(A) |

    | 0.47 µH | 0.47 | 14.0 | 4.14 | 20.0 |
    | 0.68 µH | 0.68 | 17.0 | 5.76 | 16.5 |
    | 0.82 µH | 0.82 | 16.8 | 7.22 | 13.8 |
    | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 高温稳定性:能够在极端高温环境下可靠运行,满足严苛环境要求。
    - 低噪音设计:复合材料构造显著降低了电磁干扰,适合高敏感度电路。
    - 高能量存储:能够提供稳定且高效的直流能量存储,特别适用于汽车和工业控制领域。
    - 强抗电流冲击能力:在高电流冲击条件下依然保持稳定性能,减少电路故障风险。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车引擎控制单元中,IHLP-2525CZ-5A用于稳压电源转换,确保电子控制系统在高负载条件下依然高效运行。
    - 在导航系统中,它作为储能元件,为复杂的微处理器提供稳定的直流电源。
    使用建议:
    - 确保良好的散热措施,特别是在高温环境下长时间运行时。
    - 电路设计需考虑元器件放置、PCB布线等因素以优化整体性能。
    - 定期检查元器件的工作状态,及时替换受损或老化的产品。

    5. 兼容性和支持


    - 本产品与其他 Vishay 的产品高度兼容,适用于广泛的电子设备。
    - Vishay 提供详尽的技术文档和支持,包括设计工具和技术咨询服务,以帮助客户进行产品集成和调试。

    6. 常见问题与解决方案


    问题1:如何判断电感器是否达到其饱和电流?
    - 解决方法:监测工作环境温度和电流值的变化。当电感器温度上升导致其电感值明显下降时,可能已经接近饱和电流。
    问题2:在什么情况下需要更换电感器?
    - 解决方法:定期检测电感器的电阻和电感值变化。如果电阻值超出正常范围,或者电感值明显下降,则需要更换新件。

    7. 总结和推荐


    综上所述,IHLP-2525CZ-5A 电感器凭借其出色的高温性能、高能量存储能力和低噪音设计,非常适合于汽车和工业控制领域的各种高要求应用。尽管初始成本相对较高,但其长期稳定性和可靠性使其成为值得推荐的产品。强烈建议将此电感器用于需要高性能和高稳定性的场合。

IHLP2525CZER2R2M5A参数

参数
额定电流 8.1A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 10.8A
自谐振频率(SRF) 31.2MHz
容差 ±20%
直流电阻(DCR) 18.3mΩ
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP2525CZER2R2M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER2R2M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER2R2M5A IHLP2525CZER2R2M5A数据手册

IHLP2525CZER2R2M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2045 ¥ 1.7734
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 3546.8
直接购买
加入购物车
