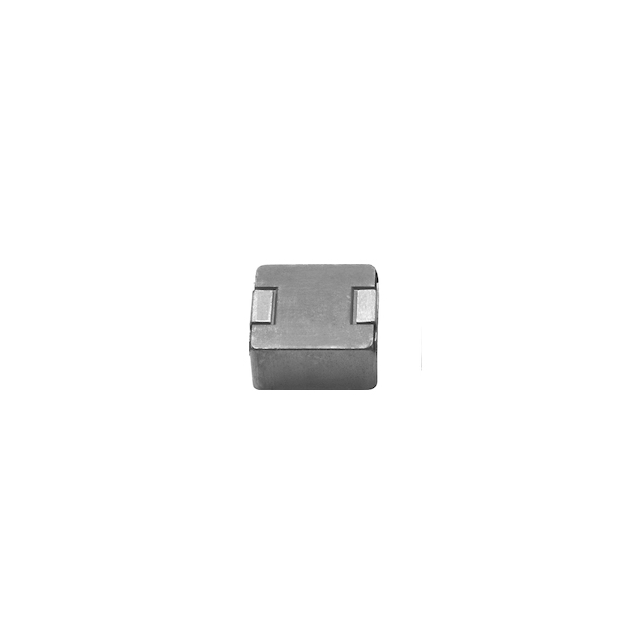

IHLP5050EZER3R3M5A

产品分类: 贴片电感
产品描述: 100KHz 17.8MHz 18A 16A 3.3μH 7.7mΩ ±20% 5050 标准安装,贴片安装 13.46mm*12.9mm*5mm
供应商型号: IHLP5050EZER3R3M5A
供应商: Arrow
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER3R3M5A

IHLP5050EZER3R3M5A概述

    Vishay IHLP-5050EZ-5A 技术手册解析

    产品简介


    Vishay IHLP-5050EZ-5A 是 Vishay Dale 公司推出的一款高性能电感器,专为汽车级高可靠性设计,具有卓越的高温性能(最高可达 155°C)。该电感器以其屏蔽结构和低直流电阻(DCR)著称,适用于 DC/DC 转换器和滤波电路等多种应用场景。
    - 产品类型: 汽车级电感器
    - 主要功能: 高温运行、能量存储、滤波性能优异
    - 应用领域:
    - 发动机及变速箱控制单元
    - 柴油喷射驱动系统
    - 娱乐与导航系统的 DC/DC 转换器
    - 电机噪声抑制(如雨刷、座椅、后视镜、加热通风系统、HID 照明)
    - LED 驱动器

    技术参数


    以下为关键性能指标汇总表:
    | 规格参数 | 标准值 |

    | 型号 | IHLP-5050EZ-5A |
    | 电感值范围 (μH) | 0.22 至 82 |
    | 额定电压 (V) | 75 |
    | 温升电流(典型值,A) | 根据不同电感值,从 12.85 A 到 0.085 A 不等 |
    | 饱和电流(典型值,A) | 根据不同电感值,从 26.40 A 到 9.83 A 不等 |
    | 自谐振频率(SRF,MHz) | 根据不同电感值,从 99.9 MHz 到 2.9 MHz 不等 |
    | 最大工作温度 | 155°C |
    此外,该电感器具有以下特性:
    - 防护等级符合 AEC-Q200 标准,确保其在恶劣环境下稳定运行。
    - 独特的复合材料结构,降低了电磁干扰(EMI),提升产品使用寿命。
    - 在宽温范围(-55°C 至 +155°C)内保持稳定性能。

    产品特点和优势


    1. 高可靠性: 支持高达 155°C 的工作温度,适用于严苛的汽车环境。
    2. 优异的能量储存能力: 能处理高频开关应用(高达 2 MHz)。
    3. 低直流电阻: 在同类产品中拥有最低的 DCR/μH 比率,降低功耗。
    4. 屏蔽设计: 减少电磁干扰(EMI),适合需要高电磁兼容性的应用。
    5. 抗饱和性能: 能够承受瞬态大电流而不饱和。
    6. 专利技术: 采用 IHLP 设计,具有独特的专利保护。

    应用案例和使用建议


    典型应用场景:
    - 在车载娱乐系统中作为 DC/DC 转换器的核心组件。
    - 用于柴油发动机高压喷射驱动器的噪声抑制。
    - 为 LED 驱动器提供稳定的电流过滤。
    使用建议:
    - 根据负载电流选择合适的电感值,避免温升过高。
    - 注意电路板设计中的散热管理,确保整体温升低于规定限制。
    - 针对高频率滤波需求,选用 SRF 较高的电感型号以优化性能。

    兼容性和支持


    该电感器完全兼容主流 PCB 设计工具,并提供标准的 J-Lead 封装形式。此外,Vishay 官方技术支持团队可通过 `magnetics@vishay.com` 提供专业咨询和技术指导。客户还可以通过 Vishay 官网下载设计工具和 3D 模型文件,进一步加速开发流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电感性能下降 | 检查电路板布局是否优化散热;增加风扇辅助降温。 |
    | 电感值超出容差范围 | 确认生产批次是否一致,联系供应商重新校验。 |
    | 工作频率超过额定范围 | 使用更高 SRF 型号替代当前电感。 |

    总结和推荐


    Vishay IHLP-5050EZ-5A 是一款高度集成化的电感器,兼具出色的高温稳定性和高效的能效表现,特别适合汽车电子和工业控制领域。其独特的屏蔽结构、低功耗特性以及良好的兼容性使其在市场上具备极强的竞争力。
    综上所述,强烈推荐此款电感器用于需要高可靠性和高性能的电子设计项目中。无论是汽车领域的核心部件还是消费电子中的高端应用,IHLP-5050EZ-5A 都是理想的选择。
    建议目标用户: 汽车制造商、DC/DC 转换器设计师、LED 驱动模块开发者。
    如需进一步了解产品详情,请访问官方网站:[www.vishay.com](http://www.vishay.com) 或直接联系技术支持团队。

IHLP5050EZER3R3M5A参数

参数
直流电阻(DCR) 7.7mΩ
额定电流 16A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 18A
自谐振频率(SRF) 17.8MHz
容差 ±20%
长*宽*高 13.46mm*12.9mm*5mm
通用封装 5050
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP5050EZER3R3M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
