IFLR4027EZERR22M01

产品分类: 贴片电感
产品描述: 100KHz 33A 50A 220nH 420μΩ ±20% 4027 贴片安装 7mm*10.2mm*5mm
供应商型号: 541-3110-2-ND
供应商: Digi-Key
标准整包数: 1000

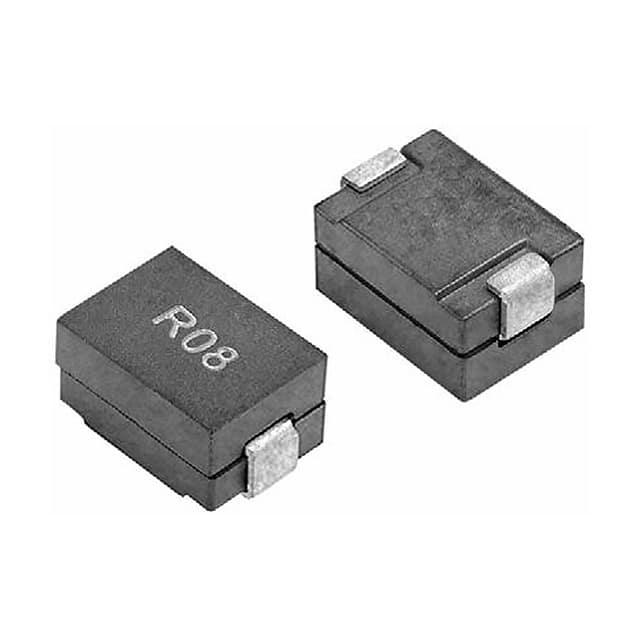

VISHAY INTERTECHNOLOGY 贴片电感 IFLR4027EZERR22M01

IFLR4027EZERR22M01概述

    Vishay Dale IFLR-4027EZ-01 低轮廓高电流电感器

    产品简介


    Vishay Dale的IFLR-4027EZ-01是一款低轮廓高电流电感器,适用于笔记本、台式机及服务器应用中的高电流POL(点对点)转换器。这些电感器采用屏蔽结构设计,支持频率范围高达2 MHz,适合多种高电流电源应用,如分布式电源系统中的DC/DC转换器。该产品提供多种电感值,涵盖了从0.085 μH到0.220 μH的范围,具有不同的公差和电流容量,确保满足各种电路需求。

    技术参数


    | 部件号 | 电感量(μH) | 电阻(mΩ) | 热电特性电流(A) | 饱和电流(A) |

    | IFLR4027EZER85NM01 | 0.085 | 0.38 | 50 | 70 |
    | IFLR4027EZERR10M01 | 0.100 | 0.38 | 50 | 70 |
    | IFLR4027EZERR12M01 | 0.120 | 0.38 | 50 | 52 |
    | IFLR4027EZERR15M01 | 0.155 | 0.38 | 50 | 40 |
    | IFLR4027EZERR22M01 | 0.220 | 0.38 | 50 | 33 |
    注释:
    - 所有测试数据参照25°C环境。
    - 工作温度范围为-40°C至+125°C。
    - 电流(DC)会使得ΔT增加约40°C。
    - 电流(DC)会使得电感(L0)下降约20%。
    - 在最恶劣的操作条件下,元件温度(环境温度加温升)不应超过125°C。

    产品特点和优势


    - 屏蔽构造:减少电磁干扰,提高信号完整性。
    - 宽频率范围:支持高达2 MHz的频率,适用性广泛。
    - 材料分类:提供详细的材料合规说明。
    - 低热电特性:能够在高温环境下稳定工作。
    - 低直流电阻:具有优异的效率,减少功耗和温升。

    应用案例和使用建议


    - 笔记本电脑和服务器:这些电感器可以在高电流环境中运行,且不会产生过高的热量,非常适合此类应用。
    - 高电流POL转换器:能够处理高电流需求,保持稳定的工作性能。
    - 低轮廓、高电流电源供应器:紧凑的设计使其适用于空间受限的应用环境。
    使用建议:
    - 设计时需要考虑散热问题,确保电路板设计、组件位置、PCB走线尺寸和厚度等都有利于散热。
    - 确保在实际应用中测量和验证元件温度,以避免超过最大额定值。

    兼容性和支持


    Vishay提供了技术支持和文档资源,可以通过官方网站联系他们获取更多详细信息和技术支持。产品与大多数标准电子元件兼容,但具体兼容性需根据实际情况确认。

    常见问题与解决方案


    1. 如何确定最佳工作电流?
    - 解决方法:查看手册中的饱和电流曲线,选择合适的电流值,避免超出饱和电流导致电感值下降。
    2. 如何处理过热问题?
    - 解决方法:通过优化电路板布局和增加散热措施来降低元件温度,确保不超出最大额定温度。

    总结和推荐


    Vishay Dale的IFLR-4027EZ-01低轮廓高电流电感器具备优良的性能和广泛的适用性。其屏蔽构造、低热电特性、宽频率范围等优势使其在笔记本电脑、服务器和高电流转换器等应用中表现出色。尽管价格可能略高于普通电感器,但由于其高可靠性、高效能和耐用性,非常值得推荐用于高性能电源应用中。
    如果您正在寻找一款高性能、高可靠性的电感器,Vishay Dale的IFLR-4027EZ-01是一个不错的选择。

IFLR4027EZERR22M01参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 420μΩ
额定电流 50A
Q值 -
测试频率 100KHz
电感值 220nH
饱和电流(LSAT) 33A
长*宽*高 7mm*10.2mm*5mm
通用封装 4027
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IFLR4027EZERR22M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IFLR4027EZERR22M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IFLR4027EZERR22M01 IFLR4027EZERR22M01数据手册

IFLR4027EZERR22M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4882 ¥ 4.0859
2000+ $ 0.4604 ¥ 3.853
3000+ $ 0.4449 ¥ 3.7231
5000+ $ 0.4261 ¥ 3.5658
7000+ $ 0.4142 ¥ 3.466
10000+ $ 0.4019 ¥ 3.3633
25000+ $ 0.3952 ¥ 3.3073
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4085.9
直接购买
加入购物车
