首页  >  产品百科  >  IHLP2525CZER220M8A

IHLP2525CZER220M8A

产品分类: 贴片电感
产品描述: 100KHz 8.76MHz 2.2A 2.8A 22μH 174mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: 2466818
供应商: 海外现货
标准整包数: 1

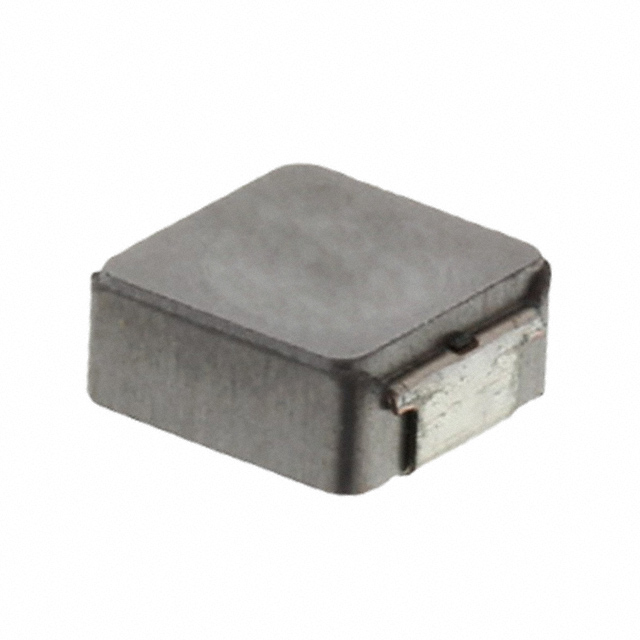

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER220M8A

IHLP2525CZER220M8A概述

    IHLP-2525CZ-8A 高温电感器技术手册

    产品简介


    IHLP-2525CZ-8A 是 Vishay Dale 推出的一款高性能高温电感器,适用于各种严苛的工作环境。这款电感器的主要功能是提供直流到直流(DC/DC)能量存储和滤波应用,其独特的屏蔽结构可以有效抑制电磁干扰(EMI),并且能够在高达180°C的温度下稳定运行。

    技术参数


    - 温度范围:工作温度范围为-55°C至+180°C,确保在极端环境下也能可靠工作。
    - 额定电压:在电感器上施加的最大交流电压为75V。
    - 直流电阻(典型值):在25°C时的直流电阻范围为3.87mΩ到71.90mΩ。
    - 饱和电流:最大直流饱和电流范围从2.9A到14.0A,具体取决于电感值。
    - 自谐振频率:自谐振频率(SRF)范围从13.9MHz到79.6MHz。

    产品特点和优势


    - 高温度适应性:能够承受高达180°C的工作温度,适合用于发动机控制单元、传动系统和高压电机等高温应用场合。
    - 卓越的能量存储能力:适用于频率范围在1MHz到2MHz的DC/DC能量存储和滤波应用。
    - 高可靠性:由于采用了复合材料制造,使其具有极低的嗡声噪声水平。
    - AEC-Q200认证:符合汽车级标准,确保在恶劣条件下长期运行的稳定性。
    - 专利设计:拥有专利保护,确保产品设计的独特性和优越性。

    应用案例和使用建议


    IHLP-2525CZ-8A 适用于多种工业和汽车应用场合,如发动机和传动系统的控制单元、柴油喷射驱动器、电机噪声抑制(包括挡风玻璃雨刷、电动座椅、电动后视镜、加热通风机、高强度放电灯)、LED驱动器等。在设计和安装时需考虑电路设计、元件布局、PCB走线尺寸和厚度、气流及其他冷却措施对电感器温度的影响。

    兼容性和支持


    Vishay Dale 为该产品提供了详细的技术文档和支持服务。如果需要更多技术支持,可以联系官方提供的技术邮箱(magnetics@vishay.com)。此外,官方还提供了设计工具来帮助用户更好地进行产品选型和设计。

    常见问题与解决方案


    1. 问:电感器在什么情况下会出现温升问题?
    - 答:电感器在大电流通过时会发热,温升情况受环境温度、散热措施等多种因素影响。应根据手册中的温升曲线合理选择电感值和考虑外部冷却措施。

    2. 问:如何确定电感器的饱和电流?
    - 答:根据手册中的饱和电流曲线,找到对应的电感值,在一定电流下观察电感量变化来确定饱和电流。

    总结和推荐


    综上所述,IHLP-2525CZ-8A 是一款具备优异性能和广泛应用的高温电感器,尤其适用于汽车和工业领域。其高温稳定性、高可靠性及紧凑设计使其成为理想的选择。强烈推荐在需要高耐温特性的电路设计中使用这款电感器。

IHLP2525CZER220M8A参数

参数
饱和电流(LSAT) 2.2A
自谐振频率(SRF) 8.76MHz
容差 ±20%
直流电阻(DCR) 174mΩ
额定电流 2.8A
Q值 -
测试频率 100KHz
电感值 22μH
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP2525CZER220M8A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER220M8A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER220M8A IHLP2525CZER220M8A数据手册

IHLP2525CZER220M8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8545
10+ ¥ 5.1928
100+ ¥ 4.6527
500+ ¥ 4.5696
1000+ ¥ 4.5696
2000+ ¥ 4.4866
4000+ ¥ 4.4866
库存: 387
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.85
直接购买
加入购物车
