IDC5020ER220M

产品分类: 贴片电感
产品描述: 100KHz 2.6A 2.7A 22μH 85mΩ ±20% 标准安装,贴片安装 12.95mm*9.4mm*5.21mm
供应商型号: IDC5020ER220M
供应商: Avnet
标准整包数: 500

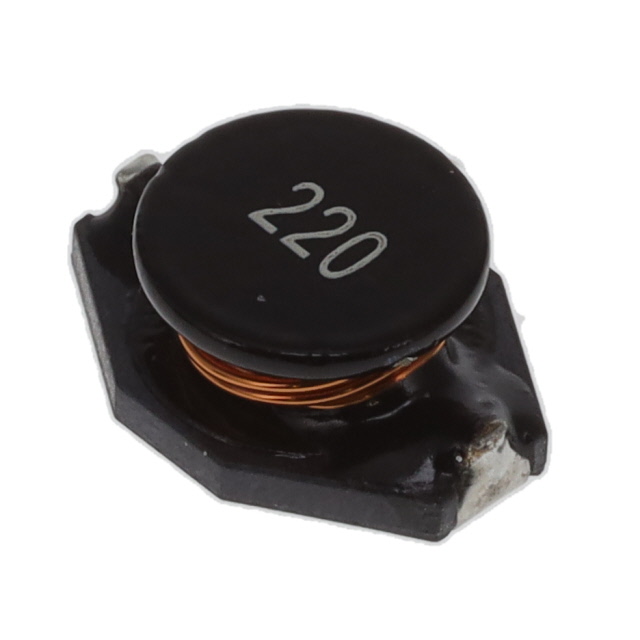

VISHAY INTERTECHNOLOGY 贴片电感 IDC5020ER220M

IDC5020ER220M概述

    Vishay Dale IDC-5020 高电流表面贴装电感器

    产品简介


    Vishay Dale 的 IDC-5020 是一款非屏蔽型高电流表面贴装电感器,适用于多种需要高效能存储和低电阻的应用场景。该电感器采用先进的材料和设计,确保了出色的电气特性和长期可靠性,广泛应用于电源管理、通信设备、汽车电子及工业自动化等领域。

    技术参数


    | 参数 | 值 |

    | 电感范围 | 1.0 μH 至 1000 μH |
    | 测试频率 | 100 kHz |
    | 电感容差 | ± 20 %(可提供更紧公差) |
    | 最大直流电阻 | 见标准电气规格表 |
    | 饱和电流 | 见标准电气规格表 |
    | 有效电流 | 见标准电气规格表 |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 焊接热冲击抵抗 | 260 °C 10 秒 |
    | 外形尺寸(英寸/毫米) | A:0.510 [12.95] B:0.370 [9.40] D:0.205 [5.21] E:0.100 [2.54] F:0.100 [2.54] G:0.300 [7.62] H:0.115 [2.92] I:0.290 [7.37] J:0.110 [2.79] |

    产品特点和优势


    - 高能量存储:能够存储更多的能量,适合大电流和高效率应用。
    - 低电阻:减少电能损耗,提高系统整体效率。
    - 自动处理包装:采用带卷式包装,便于自动装配,提高了生产效率。
    - 耐高温性能:能够在极端温度条件下正常工作,提升了产品的可靠性和耐用性。
    - 环保材料:使用无铅材料,符合绿色环保要求。

    应用案例和使用建议


    IDC-5020 主要应用于开关电源、电源模块、通讯设备和各种工业控制电路。为了更好地利用这些电感器的优势,建议在选择电感值时考虑具体应用场景的电流需求和散热条件,以确保最佳性能。例如,在设计高电流电源模块时,选择合适的饱和电流电感值,避免因过载导致的性能下降。

    兼容性和支持


    Vishay Dale IDC-5020 电感器与多种 PCB 材料和工艺兼容,能够与其他标准的电子元器件配合使用。Vishay 提供全面的技术支持,包括设计咨询、样品测试和售后服务,确保用户能够顺利应用该产品。

    常见问题与解决方案


    - 问题:电感器在焊接过程中出现异常情况。
    解决办法:请严格按照焊接规范操作,确保焊接温度不超过 260°C,并控制焊接时间不超过 10 秒。

    - 问题:电感器在长时间工作后性能下降。
    解决办法:检查应用环境的散热情况,适当增加散热措施,如增加散热片或改进散热路径。

    总结和推荐


    IDC-5020 是一款高性能的非屏蔽型高电流表面贴装电感器,具备出色的电气性能和稳定性。其独特的材料和设计使其成为众多应用的理想选择。我们强烈推荐此产品用于高电流密度和严格温度控制的场合。总之,IDC-5020 在许多应用中展现出色的表现,是一个值得信赖的选择。

IDC5020ER220M参数

参数
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 2.6A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 85mΩ
额定电流 2.7A
Q值 -
长*宽*高 12.95mm*9.4mm*5.21mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IDC5020ER220M厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IDC5020ER220M数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IDC5020ER220M IDC5020ER220M数据手册

IDC5020ER220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
