IHLP5050EZERR47M5A

产品分类: 贴片电感
产品描述: 100KHz 59.6MHz 33.08A 49.88A 470nH 1.23mΩ ±20% 5050 标准安装,贴片安装 13.46mm*12.9mm*5mm
供应商型号: 3928781RL
供应商: element14
标准整包数: 1

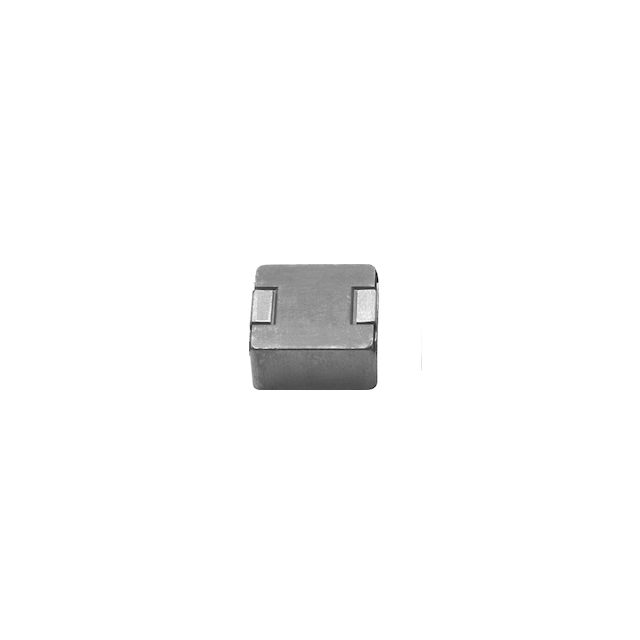

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZERR47M5A

IHLP5050EZERR47M5A概述


    产品简介


    IHLP-5050EZ-5A 是一款由 Vishay Dale 生产的汽车级电感器。它能够在高达 155°C 的高温环境下稳定工作,具有卓越的直流/直流能量存储能力和出色的滤波性能。该电感器广泛应用于发动机控制单元、柴油机驱动系统、娱乐及导航系统的直流/直流转换器、电机噪声抑制、LED 驱动等多个领域。

    技术参数


    以下是 IHLP-5050EZ-5A 的详细技术参数:
    | 电感值 (μH) | 标称电感 (μH) | 最大直流电阻 (mΩ) | 温度上升 40°C 时电流 (A) | 饱和电流 (A) | 谐振频率 (MHz) |
    |
    | 0.22 | 0.22 ± 20% | 0.69 | 68.18 | 69.24 | 99.9 |
    | 0.33 | 0.33 ± 20% | 0.93 | 62.38 | 45.24 | 77.5 |
    | 0.47 | 0.47 ± 20% | 1.15 | 49.88 | 33.08 | 59.6 |
    | 0.68 | 0.68 ± 20% | 1.33 | 49.63 | 30.00 | 50.5 |
    | 1.0 | 1.0 ± 20% | 2.00 | 36.64 | 28.00 | 37.2 |
    | 1.5 | 1.5 ± 20% | 2.75 | 31.27 | 28.00 | 30.6 |
    | 1.8 | 1.8 ± 20% | 3.35 | 28.62 | 26.40 | 26.4 |
    | 2.2 | 2.2 ± 20% | 3.50 | 22.00 | 26.10 | 22.7 |
    | 3.0 | 3.0 ± 20% | 5.90 | 17.90 | 18.50 | 20.4 |
    | 3.3 | 3.3 ± 20% | 7.20 | 16.00 | 18.00 | 17.8 |
    | 4.7 | 4.7 ± 20% | 9.40 | 15.30 | 17.80 | 15.1 |
    | 5.6 | 5.6 ± 20% | 12.3 | 13.96 | 16.90 | 14.7 |
    | 6.8 | 6.8 ± 20% | 15.0 | 10.60 | 12.50 | 14.4 |
    | 8.2 | 8.2 ± 20% | 15.5 | 12.85 | 9.83 | 11.4 |
    | 10 | 10 ± 20% | 18.8 | 9.34 | 7.50 | 11.0 |
    | 15 | 15 ± 20% | 27.8 | 7.70 | 7.50 | 9.6 |
    | 22 | 22 ± 20% | 41.9 | 6.90 | 6.30 | 7.4 |
    | 47 | 47 ± 20% | 105 | 3.90 | 4.80 | 4.2 |
    | 82 | 82 ± 20% | 188 | 3.00 | 3.10 | 2.9 |

    产品特点和优势


    IHLP-5050EZ-5A 具备以下几个显著的特点和优势:
    - 高温度耐受性:能够承受高达 155°C 的高温环境,确保在极端条件下仍能可靠运行。
    - 屏蔽结构:具备良好的电磁屏蔽性能,减少电磁干扰。
    - 低直流电阻 (DCR):拥有行业内领先的 DCR/μH 比例,在此封装尺寸内提供最低的直流电阻。
    - 优秀的瞬态响应:可以处理高瞬态电流脉冲而不会饱和。
    - 低噪音设计:采用复合材料结构,有效降低电磁噪音。
    - AEC-Q200 认证:通过严格的汽车电子产品认证标准,确保产品质量和可靠性。

    应用案例和使用建议


    IHLP-5050EZ-5A 可用于多种场合,例如:
    - 发动机控制单元:适用于发动机管理系统的直流/直流转换器。
    - 柴油机驱动系统:可以用于提高柴油喷射系统的效率。
    - 娱乐/导航系统:为车载电子设备提供稳定的电源。
    - 电机噪声抑制:用于汽车内各种电机(如雨刷、座椅调节、镜子调节、通风机等)的噪声抑制。
    - LED 驱动:为 LED 照明系统提供稳定的电流源。
    使用建议:
    - 在安装时,需要确保电路设计、组件布局、PCB 布线等方面考虑散热问题,避免过热。
    - 在极端温度环境下使用时,需验证实际温度以确保符合规格要求。

    兼容性和支持


    - 兼容性:该产品与其他标准尺寸和引脚布局的电子元器件兼容。
    - 技术支持:如果您有任何技术问题,可联系 Vishay 的技术支持部门 `magnetics@vishay.com`。

    常见问题与解决方案


    1. 问题:如何验证实际工作温度?
    解决方案:使用热成像仪或接触式温度计进行现场测量,确保不超过 155°C。
    2. 问题:产品在高电流下的稳定性如何保证?
    解决方案:合理设计电路,确保电源供应稳定,并留有足够的裕量以应对瞬态电流冲击。

    总结和推荐


    IHLP-5050EZ-5A 是一款高度可靠的电感器,具备优秀的温度耐受性和强大的电流处理能力。其独特的屏蔽结构和低噪音设计使其在多种应用中表现出色。综合考虑其性能和应用范围,我们强烈推荐将其应用于高要求的汽车电子系统和其他对温度和电流稳定性有严格要求的应用中。

IHLP5050EZERR47M5A参数

参数
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 33.08A
自谐振频率(SRF) 59.6MHz
容差 ±20%
直流电阻(DCR) 1.23mΩ
额定电流 49.88A
Q值 -
长*宽*高 13.46mm*12.9mm*5mm
通用封装 5050
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP5050EZERR47M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050EZERR47M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050EZERR47M5A IHLP5050EZERR47M5A数据手册
