IMC1210ER100K

产品分类: 贴片电感
产品描述: 2.52MHz 33MHz 189mA 30@2.52MHz 10μH 2.1Ω ±10% 1210 贴片安装 3.2mm*2.49mm*2.41mm
供应商型号: AV-A-IMC1210ER100K
供应商: Avnet
标准整包数: 2000

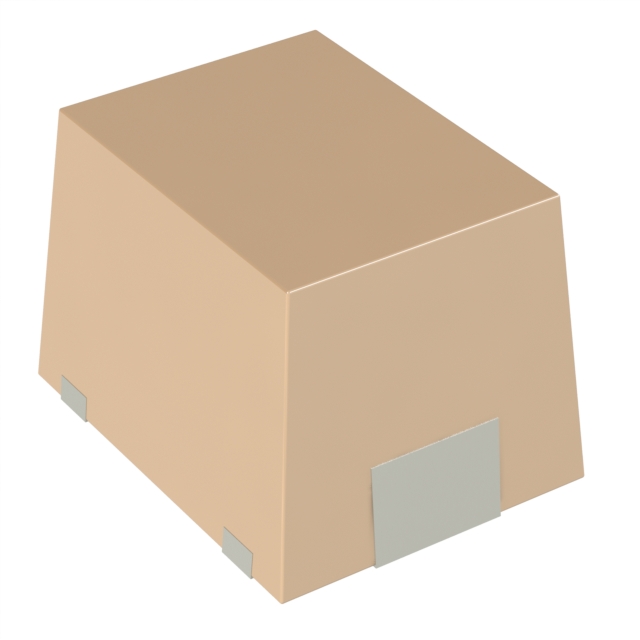

VISHAY INTERTECHNOLOGY 贴片电感 IMC1210ER100K

IMC1210ER100K概述

    IMC-1210 Wirewound, Surface-Mount Molded Inductors

    1. 产品简介


    IMC-1210 是 Vishay Dale 公司生产的表面贴装型模制线绕电感器。该系列电感器具有多种规格,涵盖从 0.01 μH 到 220 μH 的范围。IMC-1210 适用于多种电子设备和电路设计,尤其是在高频通信、电源管理和信号处理等领域表现优异。

    2. 技术参数


    IMC-1210 系列电感器的技术参数如下:
    - 尺寸: 3.2 mm x 2.5 mm x 2.2 mm
    - 测试设备: HP4342A Q 计数器(带 Vishay Dale 测试夹具)或等效设备;HP4191A RF 阻抗分析仪(用于自谐振频率测量);惠斯通电桥
    - 标记方式: 打印标记
    - 封装: 带卷轴包装,每卷 2000 个,符合 EIA-481 标准
    - 兼容性: 适合蒸汽相和红外回流焊接
    - 材料分类: 遵循 www.vishay.com/doc?99912 的定义
    - 电气规格:
    - 电感范围: 0.01 μH 至 220 μH
    - 特殊容差: 可根据需求定制
    - 工作温度范围: -55 °C 至 +125 °C
    - 线圈材料:
    - 0.01 μH 至 0.10 μH:非磁性材料
    - 0.12 μH 至 100 μH:粉末铁材料
    - 120 μH 至 220 μH:铁氧体材料

    3. 产品特点和优势


    IMC-1210 系列电感器具备以下显著特点和优势:
    - 尺寸紧凑: 3.2 mm x 2.5 mm x 2.2 mm,适合空间受限的应用
    - 坚固耐用: 模塑结构提供优越的强度和防潮性能
    - 自动化生产: 符合 EIA-481 标准的卷轴包装,方便自动装配
    - 宽广的工作温度范围: -55 °C 至 +125 °C,适应多种恶劣环境
    - 兼容多种焊接工艺: 适合蒸汽相和红外回流焊接

    4. 应用案例和使用建议


    IMC-1210 电感器广泛应用于多种电子设备,如高频通信设备、电源管理模块和信号处理电路。以下是几个典型的应用案例:
    - 高频通信: 在无线通信模块中用作滤波器,减少噪声干扰
    - 电源管理: 在开关电源中作为储能元件,提高效率
    - 信号处理: 在模拟电路中作为滤波器,改善信号质量
    使用建议:
    - 在安装过程中,确保按照推荐间距安装组件,以避免信号干扰。
    - 选择合适的电感值以满足具体电路需求,以达到最佳性能。

    5. 兼容性和支持


    IMC-1210 电感器与多种电路设计兼容,适合各种自动化生产设备。Vishay 公司提供了全面的技术支持和售后服务,可通过官方邮箱 magnetics@vishay.com 获取帮助。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题: 电感器在高温环境下出现异常
    - 解决办法: 检查安装位置的散热情况,确保工作温度不超过 125 °C。

    - 问题: 自谐振频率(SRF)不符合预期
    - 解决办法: 检查电路布局,确保没有寄生效应影响电感性能。

    7. 总结和推荐


    IMC-1210 系列电感器以其紧凑的尺寸、广泛的温度范围和高可靠性,在多种应用中表现出色。它非常适合于需要高精度和高性能电感器的应用场景。强烈推荐使用 IMC-1210 电感器来提升电子设备的整体性能和可靠性。

IMC1210ER100K参数

参数
Q值 30@2.52MHz
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 33MHz
容差 ±10%
直流电阻(DCR) 2.1Ω
额定电流 189mA
长*宽*高 3.2mm*2.49mm*2.41mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IMC1210ER100K厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IMC1210ER100K数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IMC1210ER100K IMC1210ER100K数据手册

IMC1210ER100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3801 ¥ 3.3636
4000+ $ 0.3634 ¥ 3.2157
6000+ $ 0.3498 ¥ 3.0956
8000+ $ 0.3386 ¥ 2.997
14000+ $ 0.3258 ¥ 2.8836
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 6727.2
