IHLP5050FDER100M5A

产品分类: 贴片电感
产品描述: 100KHz 10.7MHz 7.2A 10.9A 10μH 17.76mΩ ±20% 5050 贴片安装 13.26mm*12.9mm*6.4mm
供应商型号: UNP-IHLP5050FDER100M5A
供应商: 海外现货
标准整包数: 1

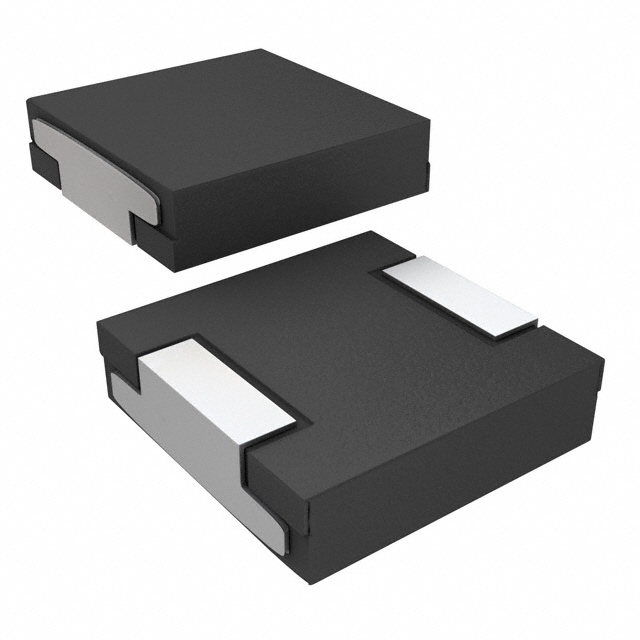

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050FDER100M5A

IHLP5050FDER100M5A概述


    产品简介


    IHLP-5050FD-5A 汽车电感器
    IHLP-5050FD-5A 是 Vishay Dale 公司生产的一款高温度耐受(最高至155°C)的电感器。它采用屏蔽式结构设计,适用于汽车引擎和传动系统的控制单元、柴油喷射驱动、娱乐导航系统直流-直流转换器等应用。此外,它还用于电机噪声抑制、LED驱动等场景,是现代电子产品不可或缺的关键组件之一。

    技术参数


    以下是 IHLP-5050FD-5A 的关键技术规格:
    - 额定工作电压:75 V(直流)
    - 工作温度范围:-55°C 至 +155°C
    - 引脚材料:无铅
    - 封装尺寸:12.9 mm × 10.16 mm
    - 电感值:0.22 µH 到 22 µH
    - 最大温升电流:依据不同电感值分别为66 A到25.5 A
    - 饱和电流:依据不同电感值分别为68 A到21.5 A
    - 自谐振频率(SRF):依据不同电感值分别为113 MHz到6.43 MHz
    - 直流电阻(DCR):典型值范围0.73 mΩ到33.49 mΩ

    产品特点和优势


    - 高温度耐受性:能够承受高达155°C的工作温度,适合恶劣工作环境。
    - 屏蔽式结构:有效减少电磁干扰,提高信号稳定性。
    - 卓越的能源存储能力:能够在1 MHz 到 2 MHz 范围内提供出色的能源存储效率。
    - 超低DCR/µH:提供更低的直流电阻,提高能量效率。
    - 抗饱和能力:可处理高达数十安培的瞬态电流而不会饱和。
    - 低噪音:由于复合材料构造,产生的嗡嗡声极低。
    - 符合AEC-Q200标准:确保产品在汽车应用中的可靠性。

    应用案例和使用建议


    应用案例:
    - 引擎和传动控制系统:可以稳定和高效地控制这些系统中的电磁干扰。
    - 柴油喷射驱动:精确控制喷油量,提高燃油效率。
    - 娱乐/导航系统:在紧凑的空间内提供高效的直流-直流转换。
    - 电机噪声抑制:减少电机运转时的噪音。
    - LED驱动:提供稳定的电流输出,延长使用寿命。
    使用建议:
    - 在选择合适电感值时,需要考虑具体应用需求和环境温度。
    - 确保电路设计合理,避免局部过热导致的器件损坏。
    - 在高温环境下工作时,应充分考虑到散热措施以延长使用寿命。

    兼容性和支持


    - 兼容性:该型号产品与各种常见的汽车电子控制系统高度兼容,方便集成使用。
    - 技术支持:Vishay公司提供全面的技术支持服务,包括产品选型指导和安装调试等,确保客户获得最佳的使用体验。

    常见问题与解决方案


    - 问题一:产品工作时产生异常噪声
    - 解决方案:检查安装位置是否存在电磁干扰源,调整布局或增加屏蔽。

    - 问题二:产品在高电流条件下容易过热
    - 解决方案:增加散热措施,如使用散热片或风扇辅助散热。
    - 问题三:产品使用寿命短
    - 解决方案:确认工作温度是否超出规定范围,采取合适的散热措施或选择更高温等级的产品。

    总结和推荐


    综合评估:
    IHLP-5050FD-5A 是一款集高性能与高可靠性于一身的电感器,尤其适用于汽车电子领域。它的高温度耐受性、卓越的能源存储能力和抗饱和能力使其成为许多应用场景的理想选择。如果您正在寻找一个适用于汽车、工业或其他高可靠性要求的应用场合的电感器,IHLP-5050FD-5A 是一个值得信赖的选择。
    推荐结论:
    鉴于其优异的性能和广泛的应用范围,强烈推荐IHLP-5050FD-5A 作为需要高可靠性和高效能的电感器应用场合的首选产品。

IHLP5050FDER100M5A参数

参数
直流电阻(DCR) 17.76mΩ
额定电流 10.9A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 7.2A
自谐振频率(SRF) 10.7MHz
容差 ±20%
长*宽*高 13.26mm*12.9mm*6.4mm
通用封装 5050
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP5050FDER100M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050FDER100M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050FDER100M5A IHLP5050FDER100M5A数据手册

IHLP5050FDER100M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.582 ¥ 4.9179
10000+ $ 0.522 ¥ 4.4109
库存: 10000
起订量: 21 增量: 1
