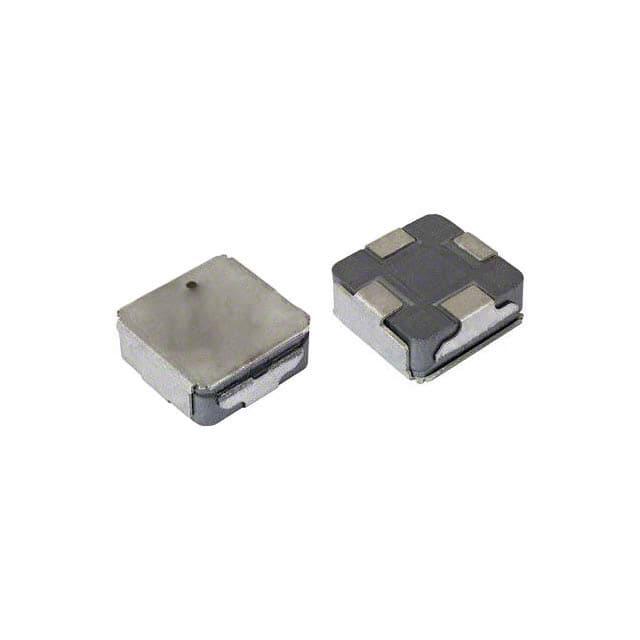

IHLE4040DDER220M5A

产品分类: 贴片电感
产品描述: 100KHz 6.4A 4.1A 22μH 75.44mΩ ±20% 4-SMD 贴片安装 10.82mm*10.82mm*4.3mm
供应商型号: TS-IHLE4040DDER220M5A
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 贴片电感 IHLE4040DDER220M5A

IHLE4040DDER220M5A概述


    产品简介


    IHLE-4040DD-5A 电感器是由Vishay Dale生产的低轮廓、高电流电感器,具有内置e-field屏蔽功能。这款电感器适用于需要高性能电感的应用场合,尤其适合那些要求在高温度环境下稳定工作的场合。它广泛应用于汽车引擎控制单元、电机噪声抑制等领域。

    技术参数


    - 电感值(L0): ± 20% at 100 kHz, 0.25 V, 0 A
    - 直流电阻(DCR): 25°C时典型值1.55 mΩ至178 mΩ,最大值1.66 mΩ至178 mΩ
    - 热评级电流(DCRATING CURRENT): 30.0 A至3.1 A
    - 饱和电流(SATURATION CURRENT): 28.5 A至4.1 A
    - 自谐振频率(SRF): 72.1 MHz至5.22 MHz
    - 额定工作电压: 50 V
    - 工作温度范围: -55°C至+155°C
    - 封装尺寸: 40 x 40 mm

    产品特点和优势


    1. 高温度耐受性: 可承受高达155°C的工作温度。
    2. 内置E-Field屏蔽: 提供出色的电磁干扰(EMI)减少能力。
    3. 卓越的能量存储能力: 在高达1 MHz至2 MHz的频率范围内,适用于各种滤波器应用。
    4. 最小化直流电阻/电感比: 在相同封装内提供最低的直流电阻/电感比。
    5. 处理瞬态电流冲击: 不易饱和。
    6. 四引脚共面性: ≤ 100 μm。
    7. AEC-Q200认证: 符合汽车电子组件标准。
    8. 专利申请中: 专利保护的技术。

    应用案例和使用建议


    应用案例
    - 发动机和传动系统控制单元: 用于车辆内部电子控制系统的电感器,确保高效的电力转换和传输。
    - 电机噪声抑制: 如雨刮电机、电动座椅、电动后视镜、加热通风系统及高压气体放电灯(HID)照明。
    - LED驱动器: 用于LED灯具内的电源转换器。
    使用建议
    - 确保散热设计良好,以避免因高温导致的性能下降。
    - 考虑到不同的电感值对温度变化的影响,建议进行详细的温度测试。
    - 在特定应用中,可以通过并联多个小电感来优化整体电感值。

    兼容性和支持


    - 兼容性: 与多种电路设计和系统兼容。
    - 技术支持: Vishay提供全面的技术支持,可通过官方网站上的联系方式获取帮助。
    - 维护信息: 产品文档中详细说明了维护步骤和注意事项,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值漂移过大 | 检查焊接质量,确保没有短路。必要时更换新件。 |
    | 温度过高 | 改进散热设计,增加散热片或使用更好的散热材料。 |
    | 工作不稳定 | 确认供电电压和电流是否符合要求,检查接地连接。 |

    总结和推荐


    IHLE-4040DD-5A 电感器凭借其高温度耐受性、内置E-Field屏蔽和优秀的能量存储能力,使其成为众多应用领域的理想选择。特别适合于汽车电子、电源转换和其他高可靠性需求的应用。考虑到其在恶劣环境下的出色表现和广泛的适用性,强烈推荐给寻求高性能电感解决方案的工程师和技术人员。

IHLE4040DDER220M5A参数

参数
容差 ±20%
直流电阻(DCR) 75.44mΩ
额定电流 4.1A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 6.4A
自谐振频率(SRF) -
长*宽*高 10.82mm*10.82mm*4.3mm
通用封装 4-SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLE4040DDER220M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLE4040DDER220M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLE4040DDER220M5A IHLE4040DDER220M5A数据手册

IHLE4040DDER220M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.067 ¥ 9.0695
1000+ $ 0.979 ¥ 8.3215
1500+ $ 0.968 ¥ 8.228
2500+ $ 0.902 ¥ 7.667
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 4534.75
