IHLP1616BZER1R0M5A

产品分类: 贴片电感
产品描述: 100KHz 63MHz 4.8A 6.2A 1μH 27.4mΩ ±20% 1616 标准安装,贴片安装 4.45mm*4.06mm*2mm
供应商型号: F-IHLP1616BZER1R0M5A
供应商: 海外现货
标准整包数: 4000

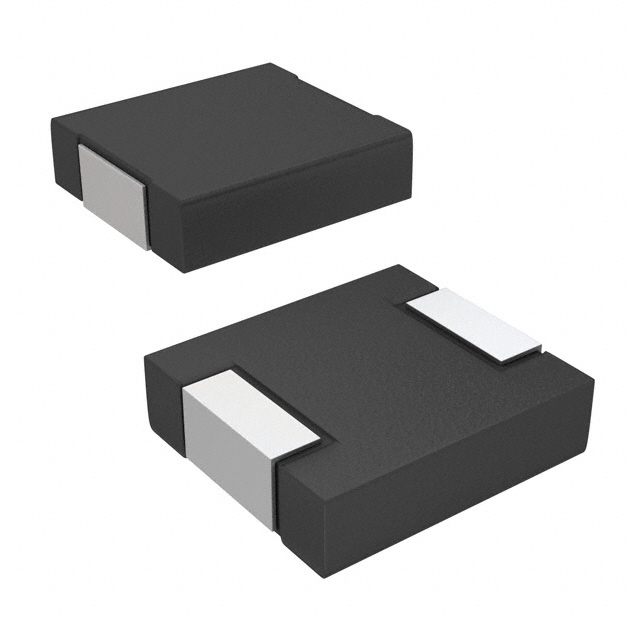

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1616BZER1R0M5A

IHLP1616BZER1R0M5A概述

    # Vishay IHLP-1616BZ-5A 高温电感器技术手册解析

    产品简介


    基本介绍
    Vishay IHLP-1616BZ-5A 是一款高性能的电感器,专为满足汽车和工业高可靠性需求而设计。其核心特性包括高温耐受能力(最高可达155°C)、屏蔽结构以及卓越的直流-直流能量存储性能。这款电感器可广泛应用于引擎控制单元、柴油喷射驱动器以及LED驱动等领域。凭借其紧凑的尺寸和优异的抗噪性能,IHLP-1616BZ-5A 成为现代电子设备的理想选择。
    主要功能
    - 高温度适应性:可在极端环境下运行,适合严苛条件下的工业与汽车应用。
    - 屏蔽设计:有效抑制电磁干扰(EMI),降低噪声影响。
    - 超低噪声特性:由于采用复合材料结构,能显著减少振动引起的噪声。
    应用领域
    - 汽车引擎及变速箱控制模块
    - 柴油喷射系统
    - 娱乐/导航系统的DC/DC转换器
    - 电机噪声抑制(如雨刮器、座椅调节电机等)
    - 高效LED驱动电路

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +155°C |
    | 额定电压 | 50V |
    | 电感值 | 0.10 µH 至 4.7 µH |
    | 电感公差 | ±20% |
    | 最大电流等级 | 约 40A(根据具体电感值不同) |
    | 饱和电流等级 | 约 4.8A 至 65A |
    | 标准谐振频率(SRF) | 30 MHz 至 320 MHz |
    详细数据表:
    | 型号 | 电感值 (µH) | 最大直流电流 (A) | 最小饱和电流 (A) | SRF (MHz) |

    | IHLP-1616BZ-5A-0.10 | 0.10 | 19.0 | 4.8 | 320 |
    | IHLP-1616BZ-5A-0.22 | 0.22 | 12.0 | 6.8 | 171 |
    | IHLP-1616BZ-5A-0.47 | 0.47 | 6.9 | 6.8 | 103 |

    产品特点和优势


    独特功能
    1. 超宽温区覆盖:最高工作温度达155°C,确保在恶劣环境中稳定运行。
    2. 屏蔽构造:降低电磁干扰,提高信号质量。
    3. 专利技术支持:通过专利设计实现卓越性能,如www.vishay.com/patents所列。
    4. 高抗饱和性:即使面对瞬态高电流冲击,仍能保持高效运作。
    市场竞争力
    该电感器结合了耐高温、低噪声及高可靠性三大关键特性,使其成为市场上最具吸引力的电感器之一。尤其是在新能源汽车和工业自动化领域,其独特的技术指标赢得了广泛认可。

    应用案例和使用建议


    实际应用场景
    1. 汽车照明系统:用于HID灯或LED灯的电源滤波,提升发光效率并延长灯具寿命。
    2. 动力系统:例如,用于燃油泵控制模块,处理大电流且防止因发热导致失效。
    3. LED驱动器:为高压输入转换到低压输出提供稳定电流路径。
    使用建议
    - 在极端环境下使用时,需考虑散热措施以维持工作温度低于155°C。
    - 根据所需电感值选择合适的型号,并验证其在实际电路中的表现。
    - 结合其他元件共同优化滤波效果,如并联使用额外的去耦电容。

    兼容性和支持


    兼容性
    IHLP-1616BZ-5A 与多种主流电子元器件兼容,特别适合与高压开关管、稳压IC等组件搭配使用。其标准化尺寸便于集成于现有设计中。
    支持服务
    Vishay提供详尽的技术文档和支持服务,包括在线工具下载(如www.vishay.com提供的设计工具)。若有疑问,请联系官方技术支持magnetics@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高报警 | 增加散热片或优化电路布局 |
    | 滤波效果不佳 | 调整电路中的电容参数 |
    | 设备突然断开连接 | 检查是否存在过流保护电路未正确设置 |

    总结和推荐


    产品综合评估
    Vishay IHLP-1616BZ-5A 是一款集高性能、高可靠性和多功能于一体的电感器。它能够轻松应对严苛的工作环境,并通过屏蔽设计显著降低噪声影响。此外,其灵活的电感值选择使其适用于多种应用场景。
    推荐结论
    对于需要高效、耐用和紧凑型电感解决方案的设计者来说,IHLP-1616BZ-5A 是理想的选择。无论是在汽车电子还是工业控制领域,这一产品都能展现出色的表现。强烈推荐将其作为首选元器件之一。

IHLP1616BZER1R0M5A参数

参数
饱和电流(LSAT) 4.8A
自谐振频率(SRF) 63MHz
容差 ±20%
直流电阻(DCR) 27.4mΩ
额定电流 6.2A
Q值 -
测试频率 100KHz
电感值 1μH
长*宽*高 4.45mm*4.06mm*2mm
通用封装 1616
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

IHLP1616BZER1R0M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1616BZER1R0M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1616BZER1R0M5A IHLP1616BZER1R0M5A数据手册

IHLP1616BZER1R0M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2446 ¥ 2.0718
8000+ $ 0.2424 ¥ 2.0533
12000+ $ 0.2402 ¥ 2.0348
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 8287.2
