IHLP2525BDER2R2M01

产品分类: 贴片电感
产品描述: 100KHz 14A 6.5A 2.2μH 34mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*2.4mm
供应商型号: 30C-IHLP2525BDER2R2M01 2525 (6363 METRIC)
供应商: 国内现货
标准整包数: 1

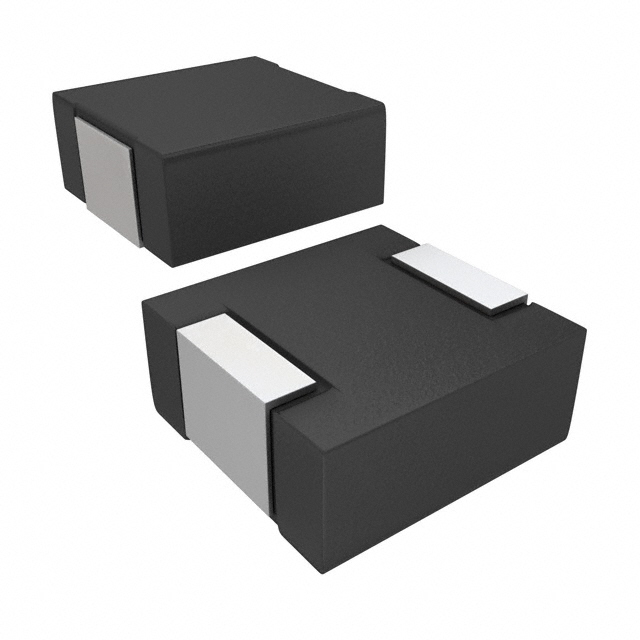

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525BDER2R2M01

IHLP2525BDER2R2M01概述

    IHLP-2525BD-01 Vishay Dale 电感器技术手册

    1. 产品简介


    IHLP-2525BD-01 是 Vishay Dale 公司生产的一款屏蔽型片式电感器,属于高饱和电流系列。该电感器适用于多种电子设备,如个人数字助理(PDA)、笔记本电脑、桌面计算机、服务器等。此外,它还适用于高电流POL转换器、低轮廓高电流电源、电池供电设备以及分布式电源系统中的直流/直流转换器。这些应用领域使得 IHLP-2525BD-01 成为众多电子设备不可或缺的一部分。

    2. 技术参数


    以下是 IHLP-2525BD-01 的关键技术参数:
    - 额定工作电压:75 V(交流)
    - 温度范围:-55°C 至 +125°C
    - 最大部分温度:在最坏情况下不应超过125°C
    - 电感值范围:0.1 μH 至 10 μH
    - 温升电流:取决于不同电感值
    - 饱和电流:也取决于不同电感值
    - 直流电阻(典型值):范围从1.5 mΩ到129 mΩ
    - 尺寸:0.255 英寸(6.47 毫米)x 0.270 英寸(6.86 毫米)x 0.125 英寸(3.18 毫米)
    具体技术参数如下表所示:
    | 电感值 (μH) | 直流电阻典型值 (mΩ) | 直流电阻最大值 (mΩ) | 温升电流典型值 (A) | 饱和电流典型值 (A) |

    | 0.1 | 1.5 | 1.7 | 30 | 50 |
    | 0.22 | 2.9 | 3.2 | 21 | 34 |
    | 0.33 | 3.7 | 4.1 | 18 | 22 |
    | ... | ... | ... | ... | ... |
    | 10 | 115.6 | 129 | 2.5 | 7 |

    3. 产品特点和优势


    IHLP-2525BD-01 具有以下独特功能和优势:
    - 最低高度:在同类封装内,该电感器的高度仅为 2.4 毫米。
    - 屏蔽构造:能有效减少电磁干扰。
    - 宽频率范围:高达 5.0 MHz。
    - 低直流电阻(DCR):在同一封装尺寸下,具有最佳的 DCR/μH 比。
    - 耐大电流冲击:即使在大电流瞬态条件下也能保持稳定,不易饱和。
    - 超低噪声:复合材料结构使其在工作时噪音极低。
    - 专利设计:专利技术确保了产品的高性能和稳定性。

    4. 应用案例和使用建议


    IHLP-2525BD-01 广泛应用于各种高要求的电子设备中。例如,在 PDA 和笔记本电脑中,可以用于调节电源管理和电池管理系统的稳定性。对于高电流 POL 转换器,IHLP-2525BD-01 可以提供稳定的电流输出,确保设备的可靠运行。
    使用建议:
    - 在实际应用中,应确保电路设计合理,考虑散热措施,以避免过热损坏电感器。
    - 为了获得最佳性能,建议使用标准焊盘布局,并确保焊接质量良好。
    - 在高温环境中使用时,需特别注意温度对电感器的影响,适当调整电流限制。

    5. 兼容性和支持


    IHLP-2525BD-01 与多种电子设备兼容,可广泛应用于各类电路板。Vishay 提供全面的技术支持,包括设计工具、技术支持热线以及详尽的文档资料。用户可以通过 magnetics@vishay.com 获取进一步的技术支持。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方法:
    - 问题:电感器过热。
    解决方案:检查电路设计,增加散热措施,如加装散热片或优化 PCB 设计。
    - 问题:电感器噪音过大。
    解决方案:更换符合规格的电感器或调整电感器的位置,远离敏感电路。
    - 问题:电感器饱和电流不足。
    解决方案:选择更高饱和电流的型号或优化电路设计,降低电流负载。

    7. 总结和推荐


    总体而言,IHLP-2525BD-01 以其卓越的性能和广泛的应用范围成为一款非常值得推荐的电感器。它的低高度、屏蔽构造、低噪声以及出色的电流处理能力使其成为许多高端电子设备的理想选择。强烈推荐用于需要高可靠性和高性能的场合,特别是在高电流和高频率的环境中。

IHLP2525BDER2R2M01参数

参数
电感值 2.2μH
饱和电流(LSAT) 14A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 34mΩ
额定电流 6.5A
Q值 -
测试频率 100KHz
长*宽*高 6.86mm*6.47mm*2.4mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP2525BDER2R2M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525BDER2R2M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525BDER2R2M01 IHLP2525BDER2R2M01数据手册

IHLP2525BDER2R2M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
