IHLP1212BZEVR68M5A

产品分类: 贴片电感
产品描述: 100KHz 106MHz 4.27A 5.5A 680nH 27.75mΩ ±20% 1212 贴片安装 3.81mm(长度)*3.43mm(高度)
供应商型号: IHLP1212BZEVR68M5A
供应商: 国内现货
标准整包数: 5

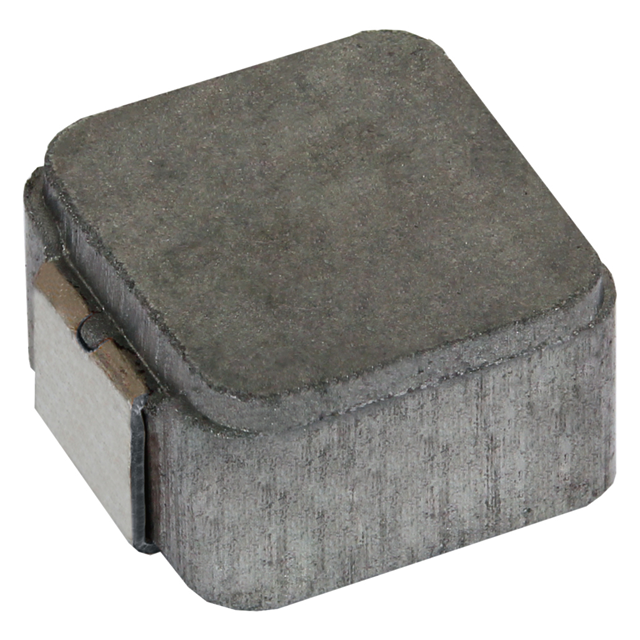

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1212BZEVR68M5A

IHLP1212BZEVR68M5A概述

    Vishay IHLP-1212BZ-5A 高温电感器技术手册

    产品简介


    Vishay Dale 的 IHLP-1212BZ-5A 是一款适用于汽车电子系统的高温电感器。它设计用于在极端温度条件下工作,支持高达155°C的工作温度。该电感器主要用于发动机和传动控制单元、柴油喷射驱动、娱乐/导航系统中的直流-直流转换器、电机噪声抑制(如雨刮器、座椅调节、后视镜、加热通风机、HID照明)以及LED驱动器等应用。

    技术参数


    | 参数 | 规格 |

    | 电感值 (μH) | 0.10 - 3.3 |
    | 电感容差 | ±20% |
    | 直流电阻 (mΩ) | 6.58 - 96.79 |
    | 热额定电流 (A) | 12.26 - 3.26 |
    | 饱和电流 (A) | 13.46 - 2.52 |
    | 自谐振频率 (MHz) | 380 - 40 |

    产品特点和优势


    1. 屏蔽结构:提高电磁兼容性,减少外部磁场干扰。
    2. 高耐温性:最高工作温度可达155°C,适合极端环境。
    3. 低DCR/μH比:在同尺寸封装中具有最低的DCR/μH比,有利于能量存储。
    4. 瞬态电流承受能力:能够处理高瞬态电流峰值而不会饱和。
    5. 超低噪声:由于复合结构设计,产生的噪声极低。
    6. 优良的DC/DC能量存储:适用于高达5MHz的应用。
    7. 符合AEC-Q200标准:满足汽车电子产品要求。

    应用案例和使用建议


    1. 发动机和传动控制单元:适用于需要稳定电感值和低噪声的应用场景。
    2. 柴油喷射驱动:由于其高耐温性,非常适合高温环境下的工作。
    3. 娱乐/导航系统中的直流-直流转换器:提供高效稳定的电源输出。
    4. 电机噪声抑制:有效降低噪声,提升驾驶体验。
    5. LED驱动器:确保LED的稳定运行。
    使用建议:
    - 在电路设计时考虑散热措施,避免温度过高影响性能。
    - 避免长期工作在饱和电流附近,以延长使用寿命。
    - 选择合适型号的电感器,根据具体应用需求确定电感值。

    兼容性和支持


    - 兼容性:适用于多种电子系统和设备,特别适合汽车电子应用。
    - 支持:Vishay 提供技术支持,帮助客户解决问题和优化设计方案。

    常见问题与解决方案


    1. 温度异常升高:检查散热设计是否合理,优化布局和热传导路径。
    2. 电感值变化过大:确认是否工作在饱和电流附近,调整电流限制。
    3. 噪声问题:检查安装位置,避免与高频信号源靠近,增加屏蔽措施。

    总结和推荐


    Vishay IHLP-1212BZ-5A 是一款高性能的汽车级高温电感器,具有卓越的热稳定性、低噪声和高效的能量存储能力。其独特的设计使其成为多种汽车电子系统的理想选择。建议在需要极高温度耐受性和稳定电感值的应用中优先考虑此产品。
    如果您对更多技术细节感兴趣,或者需要进一步的支持,请联系 Vishay 的技术支持团队。

IHLP1212BZEVR68M5A参数

参数
直流电阻(DCR) 27.75mΩ
额定电流 5.5A
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 4.27A
自谐振频率(SRF) 106MHz
容差 ±20%
长*宽*高 3.81mm(长度)*3.43mm(高度)
通用封装 1212
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

IHLP1212BZEVR68M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1212BZEVR68M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1212BZEVR68M5A IHLP1212BZEVR68M5A数据手册

IHLP1212BZEVR68M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.2087
50+ ¥ 5.052
250+ ¥ 4.8999
500+ ¥ 4.7545
1000+ ¥ 4.609
4000+ ¥ 3.7622
库存: 4000
起订量: 100 增量: 0
交货地:
最小起订量为:50
合计: ¥ 252.6
