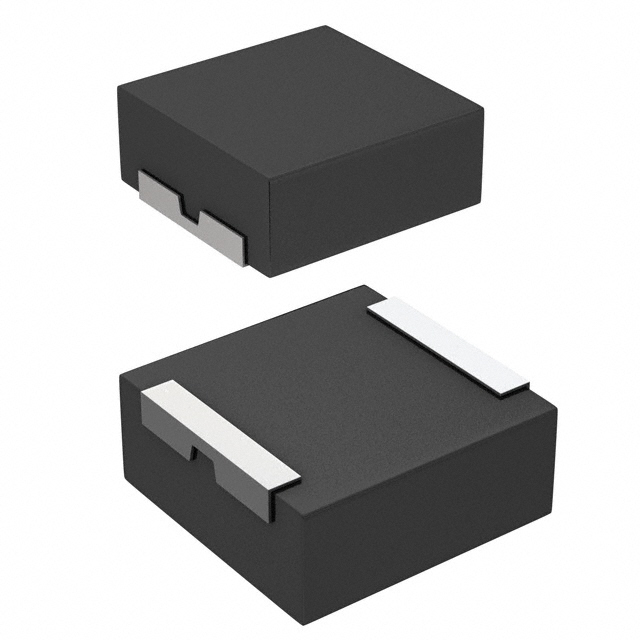

IHLP6767GZERR82M01

产品分类: 贴片电感
产品描述: 100KHz 73A 50A 820nH 1.29mΩ ±20% 6767 标准安装,贴片安装 17.15mm*17.15mm*7mm
供应商型号: 541-1249-1-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767GZERR82M01

IHLP6767GZERR82M01概述

    IHLP-6767GZ-01 Vishay Dale Inductor 技术手册

    产品简介


    IHLP-6767GZ-01 是一款由 Vishay Dale 公司生产的商用电感器,属于高饱和系列。这种电感器适用于多种应用,包括桌面/服务器应用、高电流降压和升压转换器、低剖面高电流电源供应器、分布式电源系统中的直流-直流转换器以及高电流噪声滤波器。它们的主要功能是提供稳定且高效的电流处理能力,并在严苛的应用环境中表现出色。

    技术参数


    - 封装型号:IHLP-6767GZ-01
    - 尺寸:67.67 x 67.67 mm(封装尺寸)
    - 最大操作温度:125°C(最坏情况下的工作条件)
    - 额定工作电压:75 V
    - 频率范围:高达2.0 MHz
    - 电感值(±20%):0.22 μH 到 22 μH
    - 电阻值:0.63 mΩ 至 26.5 mΩ
    - 电流额定值:
    - ΔT为40°C时的最大直流电流
    - L0下降约20%时的最大直流电流
    - 电气特性:最小 DCR/μH,极低的噪音
    - 保护措施:复合结构设计减少了电磁干扰

    产品特点和优势


    IHLP-6767GZ-01 的主要特点是:
    - 屏蔽式构造:减少外部磁场干扰
    - 低 DCR/μH:在同类产品中处于领先水平
    - 超低噪音:通过复合结构实现
    - 高饱和度稳定性:在广泛的工作温度范围内保持稳定的电感值和电流承载能力
    - 适应性强:能够承受高瞬态电流脉冲而不饱和

    应用案例和使用建议


    IHLP-6767GZ-01 在多个应用场景中表现出色:
    - 电源供应器:在桌面/服务器应用中可以作为高电流降压和升压转换器的理想选择。
    - 分布式电源系统:适用于复杂的电源管理系统,能够在广泛的负载条件下提供稳定的输出。
    - 噪声滤波器:在需要抑制电磁干扰的应用中表现优异。
    建议在使用时注意散热问题,确保电感器周围有足够的空气流动,以避免因过热导致的性能下降。

    兼容性和支持


    IHLP-6767GZ-01 与大多数常见的电路板设计兼容,易于集成到现有的设计中。Vishay Dale 提供了详细的技术文档和支持服务,帮助客户快速了解产品的特性和应用方法。

    常见问题与解决方案


    根据技术手册,常见的问题包括电感器过热和电流承载能力不足。解决这些问题的方法包括:
    - 改善散热:确保良好的空气流通和适当的散热措施。
    - 调整电路设计:适当增加 PCB 厚度和宽度,减少电流波动。

    总结和推荐


    总体而言,IHLP-6767GZ-01 以其出色的电气特性和高可靠性在多种应用场景中表现出色。特别适合需要高饱和度和低噪音的电源管理应用。鉴于其独特的优势和广泛应用范围,强烈推荐使用此款电感器。
    这篇文章基于所提供的资料进行了详细的整理和总结,旨在为工程师和技术人员提供全面的产品信息和应用指导。希望这些信息能帮助您更好地理解和使用 IHLP-6767GZ-01。

IHLP6767GZERR82M01参数

参数
容差 ±20%
直流电阻(DCR) 1.29mΩ
额定电流 50A
Q值 -
测试频率 100KHz
电感值 820nH
饱和电流(LSAT) 73A
自谐振频率(SRF) -
长*宽*高 17.15mm*17.15mm*7mm
通用封装 6767
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
