首页  >  产品百科  >  IHLP4040DZERR47M11

IHLP4040DZERR47M11

产品分类: 贴片电感
产品描述: 100KHz 2MHz 30A 30A 10 470nH 1.68mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10.16mm*4mm
供应商型号: 31M-IHLP4040DZERR47M11
供应商: 云汉优选
标准整包数: 1

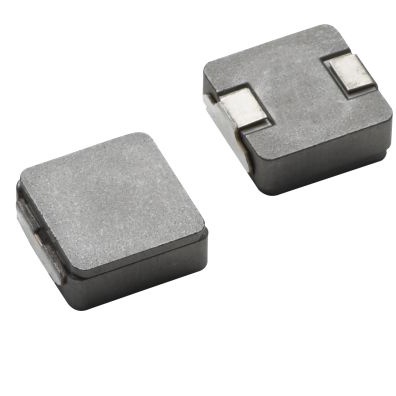

VISHAY INTERTECHNOLOGY 贴片电感 IHLP4040DZERR47M11

IHLP4040DZERR47M11概述

    Vishay IHLP-4040DZ-11 低阻抗电感器技术手册

    产品简介


    Vishay IHLP-4040DZ-11 是一款专为商业用途设计的低阻抗电感器。该产品属于Vishay IHLP系列,其主要特点在于其复合材料构造带来的超低噪声和卓越的温度稳定性。IHLP-4040DZ-11 主要用于笔记本电脑、服务器、电池供电设备、DC/DC转换器等领域,适用于高电流POL(点对点)转换器和分布式电源系统。

    技术参数


    - 封装尺寸:4040(40 mm x 40 mm)
    - 额定工作电压:50 V
    - 工作温度范围:-55 °C 到 +125 °C
    - 典型直流电阻(DCR):0.70 mΩ 至 278 mΩ
    - 饱和电流(DC):2.25 A 至 40 A
    - 温升电流(DC):7.6 A 至 46 A
    - 频率范围:高达1.0 MHz

    产品特点和优势


    1. 屏蔽结构:有效的电磁干扰(EMI)防护。
    2. 低电阻:在该封装尺寸内提供最低的DCR/μH比值。
    3. 高瞬态电流处理能力:能够承受高瞬态电流而不发生饱和。
    4. 超低噪音:由于复合材料构造,产生的噪音极低。
    5. 优异的温度稳定性:在高电流条件下表现出色的温度稳定性能。
    6. 专利设计:IHLP设计,提供额外的技术保护。

    应用案例和使用建议


    IHLP-4040DZ-11 可广泛应用于各种高电流需求的应用场合。例如,在高电流POL转换器和电池供电设备中,其低阻抗特性可以显著提高系统的效率。根据手册中的性能图表,用户可以根据实际需求选择合适的电感值以确保系统在不同电流负载下的稳定运行。为了优化性能,建议在设计电路时考虑散热措施,如增加散热片或采用更高效的PCB布局,以减少电感器的温升。

    兼容性和支持


    Vishay为其客户提供全面的技术支持,包括在线设计工具和详细的产品文档。该产品与其他同类电感器相比,具有更好的兼容性,可以在广泛的电路设计中无缝集成。同时,用户可以通过访问Vishay的官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 问:电感器在高温环境下是否会失效?
    - 答:不会,电感器的工作温度范围为-55°C到+125°C。但在最坏情况下,组件温度不应超过125°C。通过良好的散热设计可以有效控制温度。

    2. 问:如何选择合适的电感值?
    - 答:根据手册中的性能图,用户可以根据实际的电流需求选择合适的电感值。例如,对于需要高瞬态电流的场合,可以选择较高电感值的产品以确保稳定运行。

    总结和推荐


    总体而言,Vishay IHLP-4040DZ-11 是一款性能卓越的低阻抗电感器,特别适合高电流和恶劣环境下的应用。其优异的温度稳定性、屏蔽结构和超低噪音特性使其在市场上具有较强的竞争力。我们强烈推荐该产品用于需要高可靠性、高效率的电路设计中。
    如果您有任何技术问题,可以通过邮件联系Vishay的技术支持团队(magnetics@vishay.com)。请注意,本文档中的信息可能随时更改,具体信息请参阅Vishay官方网站的最新版本。

IHLP4040DZERR47M11参数

参数
直流电阻(DCR) 1.68mΩ
额定电流 30A
Q值 10
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 30A
自谐振频率(SRF) 2MHz
容差 ±20%
长*宽*高 10.8mm*10.16mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP4040DZERR47M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP4040DZERR47M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP4040DZERR47M11 IHLP4040DZERR47M11数据手册

IHLP4040DZERR47M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
