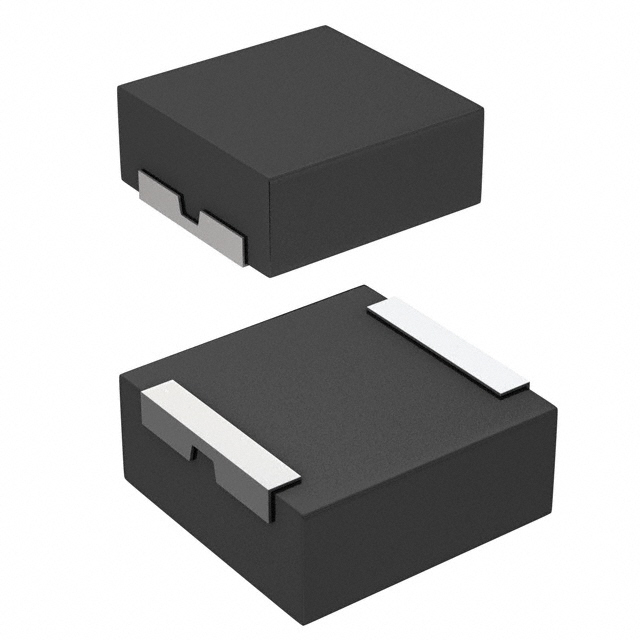

IHLP6767DZER1R5M01

产品分类: 贴片电感
产品描述: 100KHz 40A 23.5A 1.5μH 4.73mΩ ±20% 6767 贴片安装 17.15mm*17.15mm*4mm
供应商型号: 70-IHLP6767DZER1R5M0
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767DZER1R5M01

IHLP6767DZER1R5M01概述

    Vishay Dale IHLP-6767DZ-01 技术手册解析

    产品简介


    IHLP-6767DZ-01 是由 Vishay Dale 生产的一款商业级饱和电感器。这款电感器主要用于 PDA、笔记本电脑、桌面电脑和服务器等应用中的高电流直流电源转换器,以及分布式电源系统中的直流/直流转换器。它以其出色的高频性能、低直流电阻和高瞬态电流处理能力而著称。

    技术参数


    - 产品型号:IHLP-6767DZ-01
    - 额定工作电压:75V
    - 工作温度范围:-55°C 至 +125°C
    - 频率范围:最高可达 2.0 MHz
    - 典型直流电阻(DCR):从 0.80 mΩ 到 25.60 mΩ 不等
    - 额定电流(导致约 40°C 温度升高):从 92.0A 到 19.5A 不等
    - 饱和电流(导致约 20% 电感下降):从 51.0A 到 19.5A 不等

    产品特点和优势


    - 屏蔽构造:防止磁场泄露,减少电磁干扰。
    - 复合材料构造:显著降低嗡嗡噪声。
    - 超低 DCR/μH:在同一封装尺寸内具有最低的直流电阻。
    - 高瞬态电流处理能力:在没有饱和的情况下处理高瞬态电流峰值。
    - 专利设计:保证产品的技术先进性和独创性。

    应用案例和使用建议


    应用案例:适用于各种高电流直流电源转换器和电池供电设备。例如,在服务器、PDA 和笔记本电脑中用于实现高效电源管理。
    使用建议:
    - 电路设计:确保合理的电路布局和元件放置以减少温升,优化散热。
    - 冷却措施:为电源模块提供足够的冷却措施以维持温度在安全范围内。

    兼容性和支持


    - 兼容性:与多种电子元器件和设备兼容,适配性强。
    - 技术支持:通过官方邮箱 magnetics@vishay.com 获取技术问题支持。

    常见问题与解决方案


    1. 问题:温度超过最大限制导致器件损坏?
    解决方法:优化电路设计,增强散热措施,如增加散热片或改善空气流通。

    2. 问题:电感值变化大?
    解决方法:检查连接线和接地点是否稳固,确保焊接质量。

    总结和推荐


    总体而言,Vishay Dale 的 IHLP-6767DZ-01 电感器是一款性能卓越的工业级产品,适用于高电流直流电源转换器、分布式电源系统和其他高可靠性应用。其出色的高频性能和低热损耗使其成为各种高要求应用场景的理想选择。强烈推荐使用此产品,特别是对可靠性和效率有严格要求的应用场合。

IHLP6767DZER1R5M01参数

参数
饱和电流(LSAT) 40A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.73mΩ
额定电流 23.5A
Q值 -
测试频率 100KHz
电感值 1.5μH
长*宽*高 17.15mm*17.15mm*4mm
通用封装 6767
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
