首页  >  产品百科  >  IHLP5050FDERR40M01

IHLP5050FDERR40M01

产品分类: 贴片电感
产品描述: 100KHz 64A 44A 400nH 1mΩ ±20% 5050 标准安装,贴片安装 13.2mm*12.9mm*6.5mm
供应商型号: 70-IHLP5050FDERR40M1
供应商: Mouser
标准整包数: 1

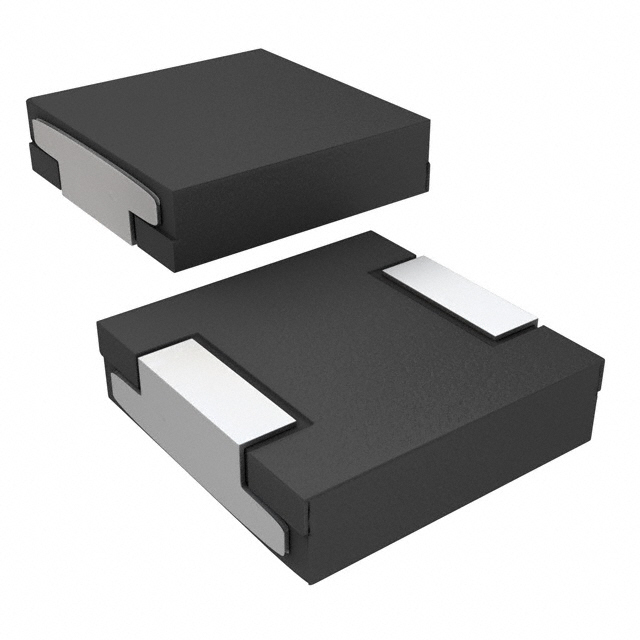

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050FDERR40M01

IHLP5050FDERR40M01概述

    IHLP-5050FD-01 电子元器件技术手册解析

    1. 产品简介


    IHLP-5050FD-01 是 Vishay Dale 公司生产的一款商业用电感器,属于高饱和电流系列。它主要用于笔记本电脑、台式机、服务器应用,高电流 POL 转换器,低轮廓高电流电源供应器,电池供电设备,以及分布式电源系统中的 DC/DC 转换器等领域。这种电感器采用复合结构,能够提供超低噪音和高饱和电流能力,适用于高频应用场合(最高达 5.0 MHz)。

    2. 技术参数


    - 额定工作电压:75 V(电感器两端)
    - 频率范围:最高可达 5.0 MHz
    - 温度范围:工作温度范围为 -55 °C 到 +125 °C,零件温度(环境温度 + 温升)不应超过 125 °C
    - 引脚材料:无铅标准(Lead-Free Standard)
    | 电感值(μH) | 额定直流电流(A)(1) | 饱和电流(A)(2) | 最大电阻(mΩ) |
    ||
    | 0.10 | 60 | 120 | 0.50 |
    | 0.15 | 55 | 118 | 0.60 |
    | 0.22 | 53 | 112 | 0.70 |
    | 0.30 | 48 | 72 | 0.80 |
    | ... | ... | ... | ... |

    3. 产品特点和优势


    - 屏蔽构造:有效降低外部磁场干扰。
    - 最低 DCR/μH:在同类封装尺寸中提供最低的电阻值。
    - 高瞬态电流耐受能力:不饱和,适用于瞬态电流负载。
    - 超低噪声:由于复合结构,磁噪声极低。
    - 设计灵活性:多种电感值可供选择,适应不同的电路需求。

    4. 应用案例和使用建议


    IHLP-5050FD-01 可以用于多个应用场景,例如:
    - 笔记本电脑和台式机的电源管理
    - 服务器和分布式电源系统中的 DC/DC 转换器
    - 电池供电设备的电源供应
    使用建议:
    - 在设计电路时,考虑到散热措施的重要性,确保电感器的温度不会超过规定范围。
    - 使用适当的 PCB 布局,减少电磁干扰。

    5. 兼容性和支持


    IHLP-5050FD-01 电感器与大部分主流的电子元件和设备兼容。Vishay 公司提供技术支持,包括详尽的技术文档、在线工具和客户服务,确保客户可以充分利用该产品的特性。

    6. 常见问题与解决方案


    - 问题 1:温度过高导致电感器失效。
    - 解决方法:确保适当的散热措施,如加装散热片或提高气流。
    - 问题 2:电感器在高电流下饱和。
    - 解决方法:选择更高饱和电流的型号或调整电路设计以减小瞬态电流的影响。

    7. 总结和推荐


    IHLP-5050FD-01 作为一款高饱和电流、屏蔽结构的电感器,非常适合用于笔记本电脑、服务器和分布式电源系统中的应用。其卓越的性能和多种规格使其在市场上具有很强的竞争力。对于需要高性能、低噪音电感器的应用,强烈推荐使用此产品。如果您需要进一步的技术支持,可联系 Vishay 的技术团队以获取更多帮助。

IHLP5050FDERR40M01参数

参数
测试频率 100KHz
电感值 400nH
饱和电流(LSAT) 64A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1mΩ
额定电流 44A
Q值 -
长*宽*高 13.2mm*12.9mm*6.5mm
通用封装 5050
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP5050FDERR40M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050FDERR40M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050FDERR40M01 IHLP5050FDERR40M01数据手册

IHLP5050FDERR40M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1505 ¥ 18.1717
10+ $ 1.771 ¥ 14.965
100+ $ 1.2636 ¥ 10.6774
250+ $ 1.2636 ¥ 10.6774
500+ $ 1.1448 ¥ 9.6736
1000+ $ 1.0703 ¥ 9.0439
2500+ $ 1.0101 ¥ 8.5353
5000+ $ 0.9639 ¥ 8.145
库存: 175
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.17
直接购买
加入购物车
