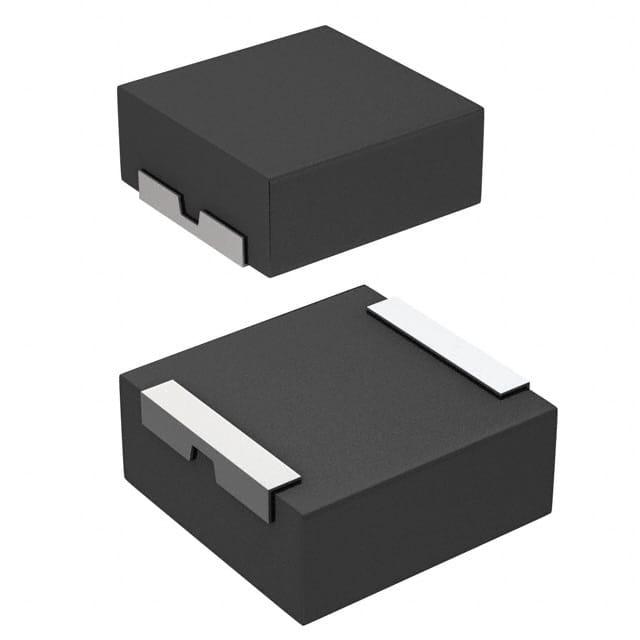

IHLP6767DZER5R6M01

产品分类: 贴片电感
产品描述: 100KHz 26A 14A 5.6μH 14.1mΩ ±20% 6767 标准安装,贴片安装 17.15mm*17.15mm*4mm
供应商型号: LM-1845576
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767DZER5R6M01

IHLP6767DZER5R6M01概述


    产品简介


    IHLP-6767DZ-01 商用电感器,高饱和度系列
    IHLP-6767DZ-01 是 Vishay Dale 公司生产的一款商用电感器,属于高饱和度系列。这款电感器具有低直流电阻和较高的温度稳定性,适用于多种应用场景,如便携式电子设备、服务器、笔记本电脑等。IHLP-6767DZ-01 是设计工程师的理想选择,因为它能够在高电流密度的应用中表现出色,同时保持较低的温升和噪声。

    技术参数


    基本电气规格
    - 型号: IHLP-6767DZ-01
    - 额定工作电压: 75 V(跨电感)
    - 引脚类型: 铅(Pb)-自由
    - 封装代码: JEDEC®
    - 工作温度范围: -55°C 至 +125°C
    - 最大温升: 40°C
    - 耐热电流: 见下表
    主要性能参数
    | Inductance Value (μH) | Typical DCR (mΩ) | Maximum DCR (mΩ) | Typical Heat Rating Current (A) | Typical Saturation Current (A) |

    | 0.22 | 0.80 | 0.88 | 75.0 | 92.0 |
    | 0.33 | 1.16 | 1.28 | 56.0 | 82.0 |
    | 0.47 | 1.31 | 1.38 | 49.0 | 77.0 |
    | 0.56 | 1.45 | 1.52 | 47.0 | 62.0 |
    | 0.68 | 1.90 | 2.00 | 41.0 | 60.0 |
    | 0.82 | 2.17 | 2.28 | 38.5 | 51.0 |
    | 1.0 | 2.53 | 2.66 | 31.5 | 58.0 |
    | 1.5 | 4.50 | 4.73 | 23.5 | 40.0 |
    | 2.2 | 6.10 | 6.40 | 19.0 | 30.0 |
    | 3.3 | 9.06 | 9.51 | 18.5 | 28.0 |
    | 4.7 | 10.70 | 11.20 | 16.0 | 27.0 |
    | 5.6 | 13.40 | 14.10 | 14.0 | 26.0 |
    | 6.8 | 15.20 | 16.00 | 13.2 | 21.0 |
    | 8.2 | 16.80 | 17.60 | 11.5 | 20.0 |
    | 10.0 | 24.40 | 25.60 | 10.5 | 19.5 |

    产品特点和优势


    1. 屏蔽构造: 降低电磁干扰,提高可靠性。
    2. 宽频带频率响应: 最高可达 2.0 MHz。
    3. 超低直流电阻: 在该尺寸范围内达到最低。
    4. 高瞬态电流处理能力: 无饱和现象。
    5. 低噪声设计: 采用复合材料构造,减少嗡嗡声。
    6. 高可靠性设计: 独特的 IHLP 设计。
    这些特性使得 IHLP-6767DZ-01 在多种高要求应用中表现出色,如便携式电子设备、服务器和笔记本电脑等。

    应用案例和使用建议


    应用案例
    - PDA / 笔记本 / 桌面 / 服务器应用
    - 高电流 POL 转换器
    - 低轮廓、高电流电源
    - 电池供电设备
    - 分布式电源系统中的 DC/DC 转换器
    - 现场可编程门阵列(FPGA)的 DC/DC 转换器
    使用建议
    1. 电路设计时需注意散热: 由于该电感器具有较高的温升能力,合理设计电路板布局和散热路径是关键。
    2. 环境温度考量: 工作环境温度应在 -55°C 至 +125°C 之间。
    3. 负载电流控制: 在使用时应避免超出最大耐热电流,以防止过热损坏。

    兼容性和支持


    IHLP-6767DZ-01 电感器与多种电子设备和系统兼容。对于具体的技术支持和维护信息,可以访问 Vishay 官网或联系技术支持部门。

    常见问题与解决方案


    1. Q: 如何确定合适的电流值?
    - A: 参考手册中的典型和最大耐热电流数据,确保不超过最大允许值。
    2. Q: 如何降低噪音?
    - A: 确保正确的安装和良好的散热设计,使用符合标准的 PCB 材料。
    3. Q: 电感器的工作温度范围是多少?
    - A: 工作温度范围为 -55°C 至 +125°C。

    总结和推荐



    总结


    IHLP-6767DZ-01 以其独特的屏蔽结构、低直流电阻和高瞬态电流处理能力,在各种应用场景中表现出色。其低噪声设计和高可靠性使其成为电子设计的理想选择。技术参数清晰,易于使用,适合多种高要求场合。
    推荐
    基于上述分析,强烈推荐 IHLP-6767DZ-01 作为高可靠性、高性能电感器的选择。无论是便携式电子设备还是服务器应用,它都能提供卓越的性能。

IHLP6767DZER5R6M01参数

参数
电感值 5.6μH
饱和电流(LSAT) 26A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 14.1mΩ
额定电流 14A
Q值 -
测试频率 100KHz
长*宽*高 17.15mm*17.15mm*4mm
通用封装 6767
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
