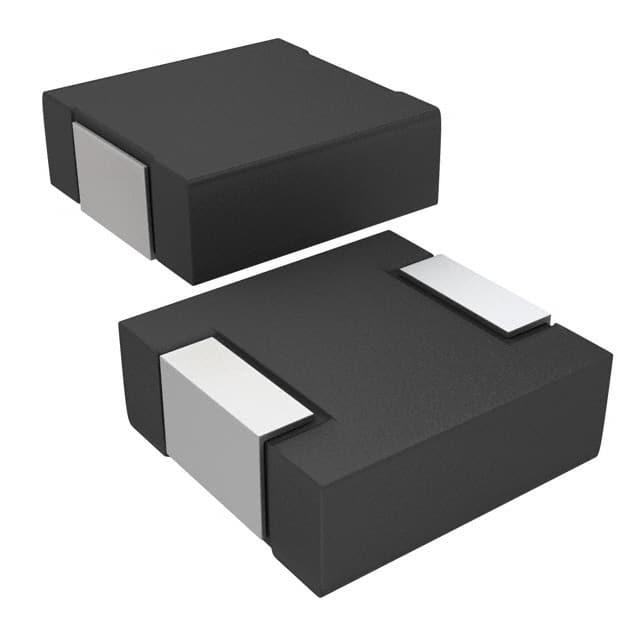

IHLP2020CZER1R5M5A

产品分类: 贴片电感
产品描述: 100KHz 49.2MHz 7.1A 7.9A 1.5μH 19.8mΩ ±20% 2020 标准安装,贴片安装 5.18mm*5.18mm*3mm
供应商型号: F-IHLP2020CZER1R5M5A
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2020CZER1R5M5A

IHLP2020CZER1R5M5A概述

    Vishay IHLP-2020CZ-5A 电子元器件技术手册

    产品简介


    Vishay Dale的IHLP-2020CZ-5A是一款高可靠性、高温度耐受性的电感器,属于IHLP系列中的屏蔽型电感器。该产品适用于汽车发动机控制单元、柴油喷射驱动器、导航系统和噪声抑制等领域,具有低直流电阻(DCR)、高温度耐受性(最高可达155°C)和卓越的电流处理能力等特点。

    技术参数


    - 环境温度范围:-55°C至+155°C
    - 额定电压:50V
    - 标称电感值:范围从0.22μH到15μH,精度为±20%
    - 最大工作电流:在40°C温升条件下,不同电感值对应的最大电流从1.6A到18A不等
    - 饱和电流:不同的电感值对应的不同饱和电流范围从1.6A到11A
    - 标准频率响应:频率范围从0.1 MHz到1000 MHz

    产品特点和优势


    - 高温度耐受性:能够承受高达155°C的工作温度,确保在极端环境下的稳定性能。
    - 屏蔽设计:采用屏蔽结构减少磁场泄露,提高电磁兼容性。
    - 优秀的能量存储能力:能够支持最高达2 MHz的开关频率,适合各种DC/DC转换器和滤波器应用。
    - 最低的DCR/μH比值:在相同封装尺寸下拥有最佳的能量密度。
    - 出色的瞬态电流处理能力:能处理高电流峰值而不发生饱和。
    - 极低的噪音:复合材料结构使得磁芯噪音极低,提高了整体性能。

    应用案例和使用建议


    IHLP-2020CZ-5A广泛应用于汽车控制系统(如发动机和传动系统),柴油喷射驱动器,车载娱乐/导航系统的DC/DC转换器,以及电机噪声抑制等方面。在这些应用中,由于需要处理较大的电流和高温环境,该产品表现出色。使用时需要注意散热设计,确保电感器工作在规定的温度范围内。同时,在设计PCB布局时应考虑到电感器的散热要求,以避免过热导致性能下降。

    兼容性和支持


    - 兼容性:IHLP-2020CZ-5A与多种电路板设计兼容,支持在各类电子设备中使用。
    - 技术支持:对于具体的设计疑问和技术支持,可以联系Vishay的技术支持团队,他们提供详细的设计指南和应用支持。

    常见问题与解决方案


    - 问题1:如何确定合适的电感值?
    - 解决方法:根据具体应用需求选择电感值。例如,在发动机控制单元中,可能需要选择较高电感值来保证良好的滤波效果。
    - 问题2:电感器在高温环境下工作时应注意什么?
    - 解决方法:确保散热设计良好,通过外部冷却措施(如散热片或风扇)降低工作温度,确保不超过155°C的最高温度限制。

    总结和推荐


    IHLP-2020CZ-5A是一款非常优秀的电感器,特别适用于高温度和高电流的应用环境。其优异的温度耐受性、低DCR、屏蔽设计和出色的电流处理能力使其在市场上具备很强的竞争力。对于需要高性能电感器的汽车电子、工业控制和电源管理领域,IHLP-2020CZ-5A是理想的选择。强烈推荐该产品用于需要高可靠性和高性能的应用场合。

IHLP2020CZER1R5M5A参数

参数
自谐振频率(SRF) 49.2MHz
容差 ±20%
直流电阻(DCR) 19.8mΩ
额定电流 7.9A
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 7.1A
长*宽*高 5.18mm*5.18mm*3mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
