IHLP3232DZER6R8M11

产品分类: 贴片电感
产品描述: 100KHz 13MHz 6.7A 7A 6.8μH 33.4mΩ ±20% 3232 标准安装,贴片安装 8.64mm*8.18mm*4mm
供应商型号: 11MZ-IHLP3232DZER6R8M11
供应商: 云汉优选
标准整包数: 1

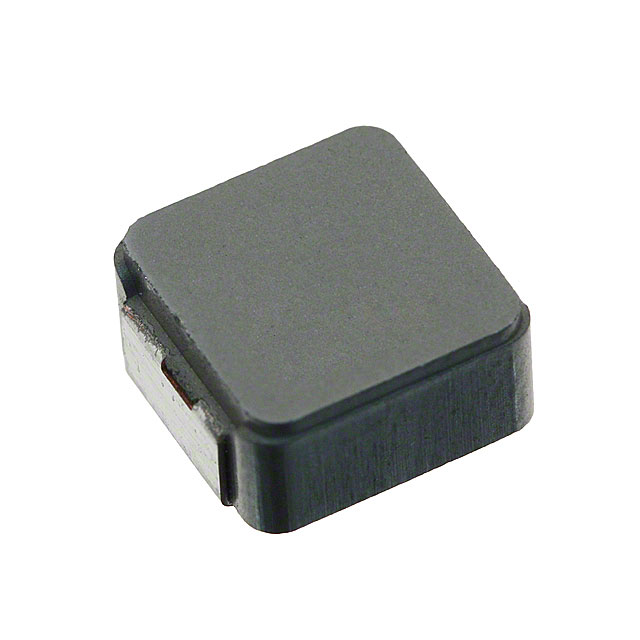

VISHAY INTERTECHNOLOGY 贴片电感 IHLP3232DZER6R8M11

IHLP3232DZER6R8M11概述

    Vishay IHLP-3232DZ-11 电感器技术手册解析

    产品简介


    Vishay IHLP-3232DZ-11 是一款高性能的商用电感器,属于低DCR系列。它采用屏蔽结构设计,非常适合于高电流应用,特别是在1MHz到2MHz范围内的DC/DC能量存储应用。此外,该电感器还适用于滤波器应用,最高可达到谐振频率(SRF)。IHLP-3232DZ-11 可在-55°C至+125°C的工作温度范围内稳定工作,且具备优异的瞬态电流处理能力,不会因过载而饱和。它的应用领域广泛,包括便携式设备、笔记本电脑、服务器、电池供电设备、分布式电源系统以及现场可编程门阵列(FPGA)等。

    技术参数


    | 额定电感值 (μH) | 电感容差 (%) | 最大直流电阻 (mΩ) | 温升电流 (A) (1) | 饱和电流 (A) (2) | 谐振频率 (MHz) |
    |
    | 0.22 | ±20 | 1.35 | 34.0 | 22.0 | 117 |
    | 0.33 | ±20 | 2.15 | 27.5 | 16.0 | 108 |
    | 0.47 | ±20 | 2.38 | 25.0 | 14.0 | 80 |
    | 0.68 | ±20 | 3.22 | 22.2 | 14.5 | 62 |
    | 0.82 | ±20 | 3.88 | 19.5 | 15.0 | 57 |
    | 1.0 | ±20 | 4.63 | 18.2 | 12.0 | 49 |
    | 2.2 | ±20 | 9.41 | 14.5 | 10.2 | 25 |
    | 3.3 | ±20 | 14.9 | 10.5 | 9.7 | 22 |
    | 4.7 | ±20 | 22.6 | 8.0 | 8.7 | 17 |
    | 5.6 | ±20 | 28.6 | 7.4 | 7.6 | 15 |
    | 6.8 | ±20 | 33.4 | 7.0 | 6.7 | 13 |
    | 8.2 | ±20 | 45.0 | 5.7 | 6.6 | 12.6 |
    | 10.0 | ±20 | 51.8 | 5.4 | 6.4 | 12 |
    | 15.0 | ±20 | 65.3 | 4.9 | 3.7 | 10.3 |
    | 22.0 | ±20 | 89.0 | 4.3 | 3.3 | 8.2 |
    | 33.0 | ±20 | 144 | 3.2 | 3.2 | 6.7 |

    产品特点和优势


    1. 屏蔽结构设计:有效减少电磁干扰,提升可靠性。
    2. 高DC/DC能量存储效率:在1MHz到2MHz频率范围内表现优异,适合各种滤波器应用。
    3. 高工作温度范围:-55°C至+125°C,适合恶劣环境。
    4. 低DCR/μH比:在同类尺寸的产品中具有最低的直流电阻。
    5. 超低噪声:复合材料构造减少了电磁噪音。
    6. 出色的瞬态电流处理能力:不会因高电流导致饱和。

    应用案例和使用建议


    应用案例:便携式设备、笔记本电脑、服务器、分布式电源系统和FPGA。
    使用建议:
    - 确保电路设计合理,组件位置正确,以减少温度上升对电感器的影响。
    - 使用适当的散热措施,如空气流通或散热片,以确保工作温度不超过125°C。

    兼容性和支持


    IHLP-3232DZ-11 具有广泛的兼容性,适用于多种电子设备和电路。Vishay提供技术支持和维护服务,如有任何技术问题,可联系 magnetics@vishay.com 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器温度过高 | 检查散热设计,增加散热措施,确保电路设计合理。 |
    | 电感值波动 | 确认是否在额定温度范围内工作,调整散热设计。 |
    | 工作时出现异常噪声 | 确认安装是否正确,检查周围是否有干扰源。 |

    总结和推荐


    IHLP-3232DZ-11 是一款功能强大、应用广泛的电感器,特别适合高电流、高频应用。它拥有低DCR、低噪声和高耐热性的优点,非常适合便携式设备、服务器和分布式电源系统的应用。建议在设计中充分考虑其工作环境和散热要求,以充分发挥其性能。强烈推荐使用IHLP-3232DZ-11 在需要高性能电感器的应用场合。

IHLP3232DZER6R8M11参数

参数
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 6.7A
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) 33.4mΩ
额定电流 7A
长*宽*高 8.64mm*8.18mm*4mm
通用封装 3232
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP3232DZER6R8M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP3232DZER6R8M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP3232DZER6R8M11 IHLP3232DZER6R8M11数据手册

IHLP3232DZER6R8M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
