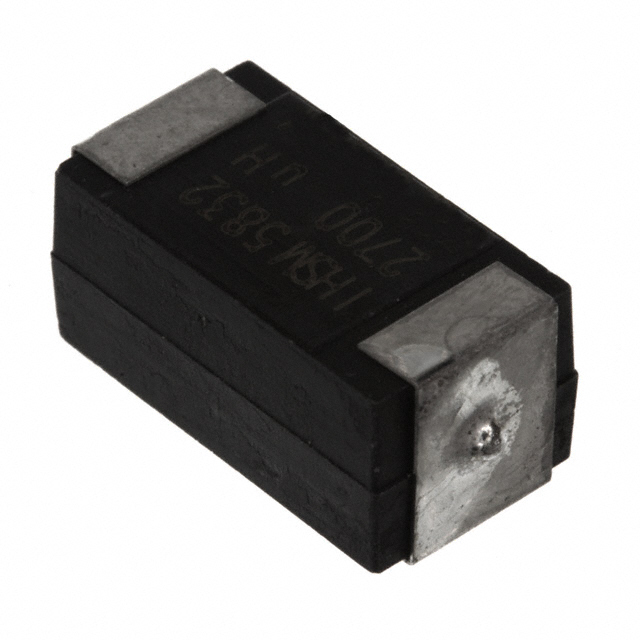

IHSM4825ER220L

产品分类: 贴片电感
产品描述: 1KHz 1.02A 1.7A 22μH 152mΩ ±15% 4825 标准安装,贴片安装 13.72mm*6.35mm*5.72mm
供应商型号: UA-IHSM4825ER220L
供应商: 海外现货
标准整包数: 750
VISHAY INTERTECHNOLOGY 贴片电感 IHSM4825ER220L

IHSM4825ER220L概述

    电子元器件技术手册:IHSM-4825 高电流表面贴装线圈

    产品简介


    IHSM-4825 是 Vishay Dale 公司生产的一种高电流表面贴装线圈。该产品采用缠绕型封装设计,特别适用于需要高电流处理能力和良好环境适应性的应用场合。IHSM-4825 主要用于电源线路噪声滤波器、开关稳压电源、直流/直流转换器以及可控硅(SCR)和双向晶闸管(TRIAC)控制等领域。它不仅具有优异的性能,还能有效抑制射频干扰(RFI)。

    技术参数


    IHSM-4825 的技术规格如下:
    - 电感量:从 1.0 μH 到 1000.0 μH,电感容差为 ±15%。
    - 直流电阻(DCR):最大值范围从 0.013 Ω 到 6.9 Ω。
    - 额定电流:最大值范围从 8.6 A 到 0.58 A。
    - 增量电流:典型值范围从 4.1 A 到 0.15 A。
    - 操作温度:无负载时为 -55°C 至 +125°C;满额定电流时为 -55°C 至 +85°C。
    - 封装材料:环氧树脂。
    - 终端材料:100% 锡(Sn)覆镍(Ni)。
    - 机械规格:核心采用高电阻率铁氧体芯。

    产品特点和优势


    - 阻燃封装:采用 UL 94 V-0 级阻燃封装材料,提高了产品的安全性和可靠性。
    - 完全封装绕组:绕组被完全封装,提供了出色的环境防护和防潮能力。
    - 兼容多种焊接方法:适合红外线或传统回流焊方法,适用于自动贴片机。
    - 带包装的自动处理:采用带式包装,便于自动操作处理。
    - 环保材料:符合RoHS标准,采用无铅材料。

    应用案例和使用建议


    IHSM-4825 主要应用于电源线路噪声滤波器、开关稳压电源、直流/直流转换器及可控硅(SCR)和双向晶闸管(TRIAC)控制等领域。例如,在电源电路中,IHSM-4825 可以有效地滤除高频噪声,提高系统的稳定性。
    建议在使用时注意以下几点:
    - 确保环境温度不超过额定值,避免过热损坏。
    - 选择合适的电感量,以满足不同应用场景的需求。
    - 使用带式包装,确保自动化贴片过程顺利进行。

    兼容性和支持


    IHSM-4825 与其他 Vishay Dale 的电子元器件具有良好的兼容性。制造商提供全面的技术支持,包括在线资源和技术文档下载,以帮助用户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:电感量不准确。
    - 解决方案:确认安装位置的环境温度是否超出规定范围,检查是否有外部磁场干扰。
    2. 问题:焊接后引脚损坏。
    - 解决方案:确保使用正确的焊接参数和工具,必要时重新焊接。

    总结和推荐


    综上所述,IHSM-4825 是一款高性能、高可靠性的高电流表面贴装线圈。它具备优良的环境适应性和卓越的电气性能,广泛应用于各类电力系统。尽管价格相对较高,但考虑到其高效能和长期稳定的工作表现,依然值得推荐给需要高质量电力解决方案的应用场景。
    推荐使用:由于其出色的性能和可靠性,IHSM-4825 适用于需要高电流处理能力和严格环境适应性的应用场合。

IHSM4825ER220L参数

参数
测试频率 1KHz
电感值 22μH
饱和电流(LSAT) 1.02A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 152mΩ
额定电流 1.7A
Q值 -
长*宽*高 13.72mm*6.35mm*5.72mm
通用封装 4825
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
