首页  >  产品百科  >  IFLR2727EZER72NM01

IFLR2727EZER72NM01

产品分类: 贴片电感
产品描述: 100KHz 6MHz 58A 45A 8 72nH 350μΩ ±20% 2727 贴片安装 7mm*7mm*5mm
供应商型号: LM-3585623
供应商: 海外现货
标准整包数: 1

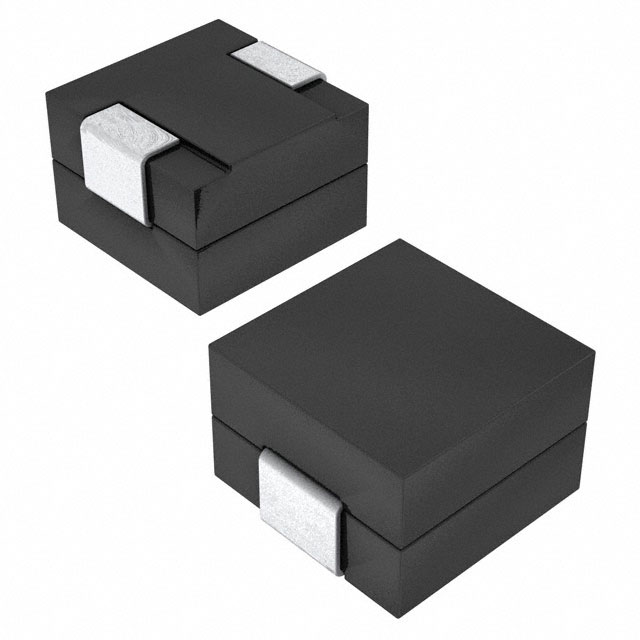

VISHAY INTERTECHNOLOGY 贴片电感 IFLR2727EZER72NM01

IFLR2727EZER72NM01概述

    Vishay Dale IFLR-2727EZ-01 电子元器件技术手册

    产品简介


    Vishay Dale的IFLR-2727EZ-01是一款低轮廓高电流电感器,适用于各种电源转换和计算设备。这类电感器具备屏蔽结构,具有高频率响应和稳定的电气特性。主要功能是通过其屏蔽设计来减少电磁干扰(EMI),同时提供稳定的电流传输能力。IFLR-2727EZ-01广泛应用于笔记本电脑、台式机服务器、高电流POL转换器和分布式电力系统中的DC/DC转换器等领域。

    技术参数


    IFLR-2727EZ-01的具体技术参数如下:
    | 规格 | 值 |

    | 工作频率范围 | 最高可达2 MHz |
    | 额定温度范围 | -40°C 至 +125°C |
    | 电感值(L0) | 0.072 μH, 0.105 μH, 0.150 μH |
    | 电感容差 | ± 20% |
    | 直流电阻(DCR)最大值 | 0.35 mΩ |
    | 温升电流(ΔT=40°C)| 45 A |
    | 电流饱和值(L0下降20%) | 58 A (0.072 μH), 46 A (0.105 μH), 30 A (0.150 μH) |
    这些技术参数保证了电感器在各类高频电源应用中的可靠性和稳定性。

    产品特点和优势


    IFLR-2727EZ-01的主要特点包括:
    - 屏蔽构造:减少了电磁干扰(EMI),使得电路更加稳定。
    - 宽泛的工作频率:最高可达2 MHz,适用于多种电力电子设备。
    - 适应极端温度环境:-40°C至+125°C的宽广工作温度范围使其适合各种恶劣条件下的应用。
    - 高电流承载能力:能够处理大电流负载,提高了系统效率和可靠性。

    应用案例和使用建议


    该电感器在多款高性能计算设备中得到了广泛应用,例如笔记本电脑、台式机服务器及各种DC/DC转换器。在实际应用中,设计者需要注意以下几点:
    - 确保良好的散热设计以避免因过热导致的性能下降。
    - 在选择合适的型号时,需根据实际电流需求选取相应的电感值,确保系统运行的稳定性和高效性。

    兼容性和支持


    Vishay Dale提供了全面的技术支持,确保客户能够顺利应用该产品。公司还提供了详尽的文档和在线技术支持服务,帮助解决可能遇到的问题。

    常见问题与解决方案


    根据手册中的指导,常见的问题及解决方案包括:
    - 问题: 产品温度过高。
    解决方案: 增加散热片或改善电路板布局以增强散热效果。
    - 问题: 电流承载能力不足。
    解决方案: 更换为更高电流承载能力的型号,或者改进电路设计以降低电流消耗。

    总结和推荐


    总体而言,Vishay Dale的IFLR-2727EZ-01电感器以其卓越的屏蔽效果、宽广的工作频率范围和高电流承载能力,在各种高电流电力电子应用中表现优异。它不仅符合严格的电气标准,而且经过了广泛的测试验证。因此,对于需要高效能和稳定性的电源应用来说,这是一个非常值得推荐的选择。

IFLR2727EZER72NM01参数

参数
容差 ±20%
直流电阻(DCR) 350μΩ
额定电流 45A
Q值 8
测试频率 100KHz
电感值 72nH
饱和电流(LSAT) 58A
自谐振频率(SRF) 6MHz
长*宽*高 7mm*7mm*5mm
通用封装 2727
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IFLR2727EZER72NM01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IFLR2727EZER72NM01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IFLR2727EZER72NM01 IFLR2727EZER72NM01数据手册

IFLR2727EZER72NM01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3923 ¥ 3.3225
500+ $ 0.3857 ¥ 3.2401
1000+ $ 0.3759 ¥ 3.1578
2000+ $ 0.3694 ¥ 3.1028
库存: 4104
起订量: 121 增量: 0
交货地:
最小起订量为:100
合计: ¥ 332.25
