首页  >  产品百科  >  F339X251030MIM2T0

F339X251030MIM2T0

产品分类: 薄膜电容
产品描述: 1μF ±20% 聚丙烯,金属化 630V 305V 通孔安装 26.5mm*12.5mm*22.5mm
供应商型号: BC5055-ND
供应商: Digi-Key
标准整包数: 1

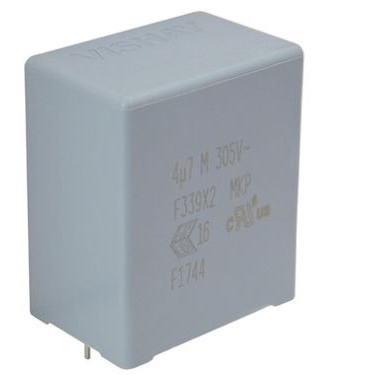

VISHAY INTERTECHNOLOGY 薄膜电容 F339X251030MIM2T0

F339X251030MIM2T0概述

    Vishay BCcomponents F339X2 305VAC THB Interference Suppression Film Capacitor

    产品简介


    Vishay BCcomponents 的 F339X2 305VAC 是一款专门用于标准交流线路(50Hz/60Hz)的X2等级电磁干扰抑制电容。该电容器属于聚丙烯薄膜材料,具有卓越的电气特性和可靠性,适用于多种电子产品,特别是在需要通过安全认证的应用场合。

    技术参数


    - 额定电容范围: 0.1μF至4.7μF(根据E12系列)
    - 电容公差: ±20%,±10%
    - 额定电压范围: 305VAC(50Hz至60Hz)
    - 直流耐压能力: 630VDC(在105°C条件下)
    - 气候测试类别: 40/105/56/B
    - 工作温度: 额定温度为105°C
    - 参考标准: IEC 60384-14:2013/AMD1:2016, EN 60384-14, UL 60384-14, CSA-E60384-1:14, CQC
    - 介电材料: 聚丙烯薄膜
    - 电极材料: 金属化
    - 构造方式: 单独结构
    - 封装形式: 塑料壳体,环氧树脂密封,阻燃
    - UL认证等级: UL-class 94 V-0
    - 引脚: 锡焊线
    - 标记: 包括电容值、公差、额定电压、子类、制造商类型码、介电材料代码、制造地点、制造商标志、年周码、安全认证标志

    产品特点和优势


    F339X2 305VAC 电容器具备以下显著特点和优势:
    1. AEC-Q200认证: 保证了该电容器在汽车及工业应用中的高可靠性。
    2. 耐久性好: 通过了严苛的85°C、85%RH条件下500小时的寿命测试,符合IEC 60384-14:2013 / AMD1:2016 Grade IIB。
    3. 出色的电气性能: 高达305VAC的额定电压,能够在恶劣环境下稳定工作。
    4. 材料分类合规: 符合RoHS、REACH等环保要求。
    5. 广泛适用性: 适用于多种应用场合,如电源滤波、电磁干扰抑制等。

    应用案例和使用建议


    该电容器广泛应用于各种电子设备中,例如电源滤波、电磁干扰抑制等领域。具体应用建议如下:
    1. 电源滤波: 在家用电器、计算机电源、LED照明等场合中使用,可有效滤除电源中的噪声,提高系统稳定性。
    2. 电磁干扰抑制: 在高频信号传输设备中,该电容器能够显著降低电磁干扰对电路的影响,提高信号传输质量。
    3. 使用建议: 安装时确保电容器与印刷电路板接触良好,使用适当的安装方法来承受振动和冲击。对于较大间距的电容器,应采用机械固定以避免松动。

    兼容性和支持


    - 兼容性: 该电容器适用于多种自动插入机和焊接工艺,能够与各种主板和其他元器件无缝集成。
    - 支持和服务: Vishay BCcomponents 提供详尽的技术文档和支持服务,包括安装指导、性能测试报告等,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问:该电容器能否承受高于额定电压的工作条件?
    答:不建议长时间超过额定电压工作。长时间超过额定电压会缩短电容器的使用寿命。
    2. 问:如何确保电容器的机械固定牢固?
    答:对于较小间距(≤15mm)的电容器,仅需依靠引脚进行机械固定;而对于较大间距的电容器,则需要同时固定引脚和主体。

    总结和推荐


    综上所述,Vishay BCcomponents 的 F339X2 305VAC 电容器凭借其优异的电气性能、良好的耐久性和广泛的应用范围,在市场上具有很高的竞争力。特别适合在电源滤波和电磁干扰抑制方面应用。我们强烈推荐此款电容器给需要高性能、高可靠性的电子工程师和设计师。

F339X251030MIM2T0参数

参数
电容值 1μF
容差 ±20%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 26.5mm*12.5mm*22.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

F339X251030MIM2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F339X251030MIM2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F339X251030MIM2T0 F339X251030MIM2T0数据手册

F339X251030MIM2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.058 ¥ 8.9401
10+ $ 0.7349 ¥ 5.8315
40+ $ 0.5702 ¥ 4.8185
140+ $ 0.4705 ¥ 3.9371
560+ $ 0.4045 ¥ 3.3849
980+ $ 0.3861 ¥ 3.2311
库存: 3565
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.94
直接购买
加入购物车
