F17725222230

产品分类: 薄膜电容
产品描述: 2.2μF ±20% 涤纶 630V 310V 通孔安装 41.5mm*18mm*32.5mm
供应商型号: F17725222230-ND
供应商: Digi-Key
标准整包数: 1

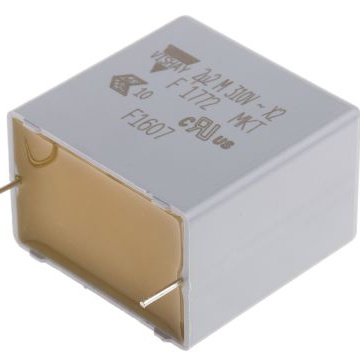

VISHAY INTERTECHNOLOGY 薄膜电容 F17725222230

F17725222230概述

    Vishay Roederstein F1772 X2 Interference Suppression Film Capacitor - Class X2

    产品简介


    Vishay Roederstein F1772 X2是一款面向电磁干扰抑制的应用而设计的MKT系列X2等级安全认证电容器。 这款电容器采用高稳定性材料制造,适用于持续过线的X2应用场合。其内部采用串联结构,保证了极高的电气性能和机械强度。产品通过了AEC-Q200认证,适用于C≤470nF的场景。特别适合于家电、照明系统等要求高可靠性的应用场景。

    技术参数


    - 额定交流电压(URAC): 310 VAC
    - 额定直流电压(URDC): 800 VDC (85°C), 630 VDC (110°C)
    - 频率响应: 额定电压脉冲斜率dU/dt为435 VDC/100 V/μs
    - 损耗角正切: 在1kHz时小于等于100 x 10^-4
    - 绝缘电阻: 随温度变化的典型曲线
    - 最大应用温度: 110°C
    - 耐压测试:
    - 直流耐压(截止电流10mA,上升时间≤1000 V/s)
    - C≤0.47 μF: 2200 V, 1分钟
    - C>0.47 μF: 2150 V, 1分钟
    - 交流耐压:2120 V, 1分钟
    - 封装形式: 塑料外壳,环氧树脂密封,阻燃等级UL-class 94 V-0

    产品特点和优势


    - 高可靠性: 符合AEC-Q200标准,能够在各种恶劣环境下稳定运行。
    - 宽广的工作温度范围: 能够在-25°C到+110°C的温度范围内工作。
    - 优越的电气特性: 高精度容值(±10%),高绝缘电阻,低损耗角正切。
    - 机械稳固: 内部串联结构,加上适当的安装方式,能够有效抵抗振动和冲击。
    - 安全认证: 拥有UL、ENEC、CSA等多项安全认证,适用于各类安全要求严格的应用场合。

    应用案例和使用建议


    这款电容器在家电、照明系统等领域有着广泛的应用。例如,在某些家电产品中用于抑制电源线路上的电磁干扰,以确保系统的正常运行。为了进一步提高系统的稳定性和可靠性,建议在选择电容器时考虑以下几个方面:
    - 正确的容值选择: 确保容值能够满足应用电路的需求。
    - 合适的安装方式: 使用螺纹固定的安装方法,确保在高频振动环境中也能保持稳定。
    - 考虑环境因素: 确保电容器的工作环境不会超过规定的温度范围。

    兼容性和支持


    Vishay Roederstein F1772 X2与大多数常规电子产品具有良好的兼容性。此外,Vishay公司提供了详尽的技术文档和支持服务,包括详细的安装指南和焊接指导。如果您需要更多技术信息或支持,请联系技术支持邮箱rfi@vishay.com。

    常见问题与解决方案


    1. 问:如何处理电容器引脚的弯曲?
    - 答:如果发现引脚弯曲,可以使用钳子轻轻矫正。同时,确保矫正过程中不要对引脚施加过大压力。
    2. 问:如何处理高温环境下的电容器寿命问题?
    - 答:确保电容器的工作环境温度不超过110°C。如果预计长期处于高温环境下,建议选择更高温度等级的产品。

    总结和推荐


    综上所述,Vishay Roederstein F1772 X2是一款专为电磁干扰抑制应用设计的高品质电容器。其高可靠性、宽广的工作温度范围、卓越的电气特性和多种安全认证使得它在多个领域的应用中表现出色。强烈推荐在电磁干扰抑制需求较高的应用中选用此产品。
    本文基于提供的技术手册内容编写而成,旨在为您提供全面且详细的产品信息和使用指南。希望这些信息对您的选择和使用有所帮助。

F17725222230参数

参数
电容值 2.2μF
容差 ±20%
介电材料 涤纶
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 41.5mm*18mm*32.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F17725222230厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17725222230数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17725222230 F17725222230数据手册

F17725222230封装设计

查看详情并下载
Symbol
Footprint
3D Model
