F17725152260

产品分类: 薄膜电容
产品描述: 1.5μF ±20% 涤纶 630V 310V 通孔安装 31.5mm*18mm*28mm
供应商型号: 4143669
供应商: 海外现货
标准整包数: 1

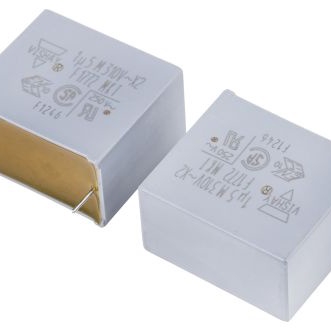

VISHAY INTERTECHNOLOGY 薄膜电容 F17725152260

F17725152260概述

    Vishay Roederstein F1772 X2 Interference Suppression Film Capacitor

    1. 产品简介


    Vishay Roederstein F1772 X2 是一款适用于交流线路中的X2类干扰抑制薄膜电容器。它采用径向MKT(金属化聚酯薄膜)封装,具有高稳定性等级,适用于连续跨线X2应用。该电容器符合AEC-Q200标准,适用于特定范围内的电容值,并提供多种电气特性和环境适应性。

    2. 技术参数


    - 电容范围(E12系列): 0.01 μF 至 2.2 μF(根据E6系列优选值)
    - 电容公差: ±10% 或 ±20%(±5% 可按要求提供)
    - 额定交流电压: 310 VAC;50 Hz至60 Hz
    - 允许直流电压: 800 VDC(在85°C时);630 VDC(在110°C时)
    - 气候测试等级: 根据IEC 60068-1 40/110/56/C
    - 最大应用温度: 110°C
    - 参考标准: IEC 60384-14 ed-4 和 EN 60384-14
    - 介电材料: 聚酯薄膜
    - 电极: 金属化
    - 构造: 系列构造
    - 封装: 塑料外壳,环氧树脂密封,阻燃UL等级94 V-0
    - 引脚: 镀锡线
    - 标记: 电容值、公差、额定电压、子类别、制造商型号、介电材料代码、制造商位置、年份和周数、制造商标志或名称、安全认证

    3. 产品特点和优势


    - 内部串联构造: 提高了电容器的稳定性和可靠性。
    - AEC-Q200认证: 适用于汽车和其他需要高可靠性的应用。
    - 宽广的温度范围: 能够在-25°C至+110°C的温度范围内正常工作。
    - 高耐压能力: 在特定条件下能够承受高达2200 V的直流电压和2120 V的交流电压。
    - 阻燃材料: 使用阻燃UL等级94 V-0的塑料外壳,提高安全性。

    4. 应用案例和使用建议


    - 应用案例: 这种电容器广泛应用于电源滤波、电磁干扰抑制、电机控制等领域。例如,在开关电源设计中,它可以有效减少输入端的噪声和干扰。
    - 使用建议: 在使用时,确保引脚与印刷电路板的良好接触,特别是在振动和冲击测试中。此外,建议在焊接过程中遵循应用指南,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性: 该电容器与其他标准电子元器件和设备兼容,可轻松集成到现有系统中。
    - 支持: Vishay Roederstein提供详细的技术文档和支持服务,包括安装指南、焊接指南和常见问题解答。如有任何技术疑问,可通过rfi@vishay.com联系技术支持。

    6. 常见问题与解决方案


    - 问题1: 电容器在高温下工作不稳定。
    - 解决方案: 检查电路设计,确保在最高工作温度下电容器仍能正常工作。必要时,选择更高温度等级的产品。

    - 问题2: 引脚与电路板接触不良。
    - 解决方案: 确保引脚正确固定,并使用适当的焊接工艺,以保证良好的电气连接。
    - 问题3: 电容器在长时间运行后出现故障。
    - 解决方案: 定期检查电容器的工作状态,确保其在额定条件下运行。如果发现异常,及时更换电容器。

    7. 总结和推荐


    Vishay Roederstein F1772 X2是一款高性能、高稳定性的X2类干扰抑制薄膜电容器,适用于多种应用场合。其内部串联构造和高耐压能力使其在恶劣环境中表现出色。推荐用于需要高可靠性和稳定性的电源滤波、电磁干扰抑制和电机控制等领域。如果您正在寻找一款性能优异且可靠的电容器,Vishay Roederstein F1772 X2是一个值得考虑的选择。

F17725152260参数

参数
电容值 1.5μF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 31.5mm*18mm*28mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F17725152260厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17725152260数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17725152260 F17725152260数据手册
