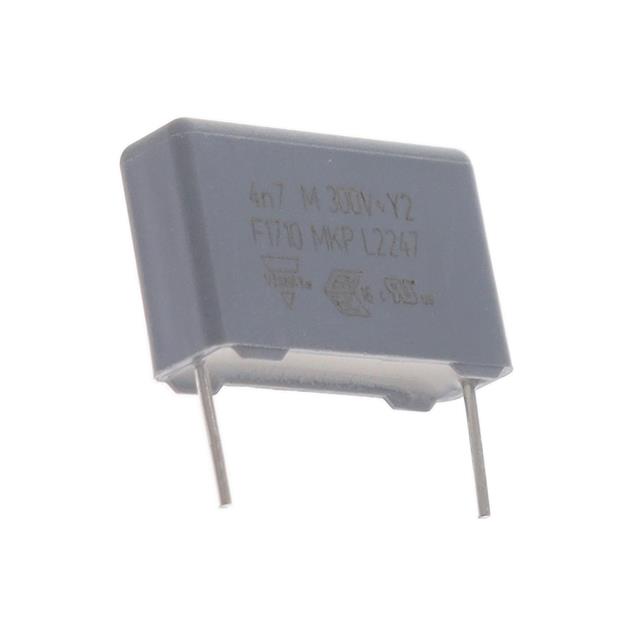

F1710-247-1000

产品分类: 薄膜电容
产品描述: 4.7nF ±20% 聚丙烯 300V 通孔安装 17.5mm*5mm*11mm
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 薄膜电容 F1710-247-1000

F1710-247-1000概述


    产品简介


    F1710 300V Y2 是一款由 Vishay Roederstein 生产的干扰抑制薄膜电容器。这款电容器专为标准线旁路(即线路到地面之间)的Y2应用而设计。作为市场上性能稳定可靠的电容器之一,F1710 300V Y2 不仅适用于多种电气设备,还通过了一系列严格的测试,确保其在极端条件下的可靠性和稳定性。

    技术参数


    - 额定电压(URAC): 300 VAC;频率范围:50 Hz 至 60 Hz
    - 允许直流电压(URDC): 1000 VDC
    - 容差: ± 20 %
    - 最大工作温度: 105°C
    - 参考标准: IEC 60384-14 ed-4 (2013),EN 60384-14,UL 60384-14 第二版,CSA E60384-1:14 第三版
    - 封装形式: 塑料外壳,环氧树脂密封,阻燃等级 UL 94 V-0
    - 引脚类型: 锡镀铜线

    产品特点和优势


    1. AEC-Q200认证:F1710 300V Y2 通过了AEC-Q200认证,确保了其符合汽车电子行业标准。
    2. THB等级IIB认证:在温湿度冲击试验(THB)下表现优异,证明其在严苛环境下的可靠性。
    3. 高稳定性:最大工作温度可达105°C,适应各种恶劣工作环境。
    4. 高阻抗:高频条件下仍能保持低损耗角,减少能量损失。
    5. 安全认证:具备CE、UL、CSA和CB认证,保证了在不同国家市场的合规性。

    应用案例和使用建议


    应用场景:
    - 标准线路旁路应用:适用于50 Hz/60 Hz的主电源电路,额定电压不超过310 VAC。
    - 串联阻抗应用:参见应用笔记,了解更多详细信息。
    - 并联应用:当多个电容器并联时,需要适当降低额定电压和耐压值。
    使用建议:
    - 在进行焊接操作前,确保电容器与电路板稳固连接,特别是对于振动和冲击测试的耐受能力。
    - 在设计PCB布局时,需留出足够的空间,以容纳电容器及其引脚。

    兼容性和支持


    兼容性:
    - F1710 300V Y2 可以方便地安装在自动插件机上,适合批量生产。
    - 与市场上多数主流电路板标准兼容,便于集成。
    厂商支持:
    - 对于更详细的参数和技术要求,可联系 rfi@vishay.com 进一步咨询。
    - 提供全面的技术文档和支持服务,确保用户能够充分利用电容器的功能。

    常见问题与解决方案


    问题一:如何确定电容器的使用寿命?
    - 解决方案:参考手册中的“Endurance”测试,了解在105°C条件下电容器的工作寿命。
    问题二:如何处理电容器的过热情况?
    - 解决方案:通过监测电路板温度,及时调整散热设计,确保电容器工作温度不超过105°C。
    问题三:如何进行焊接操作?
    - 解决方案:遵循手册中的焊接指南,使用合适的焊接温度(280°C ± 5°C)和时间(10秒)。

    总结和推荐


    总体而言,F1710 300V Y2 干扰抑制薄膜电容器凭借其卓越的性能、高可靠性及广泛的适用性,在众多电容器产品中脱颖而出。无论是用于标准线路旁路还是串联阻抗应用,该电容器都能提供出色的性能和保障。考虑到其良好的安全认证和广泛应用,我们强烈推荐该产品用于各种需要高稳定性和可靠性要求的应用场合。

F1710-247-1000参数

参数
电容值 4.7nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC -
长*宽*高 17.5mm*5mm*11mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F1710-247-1000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F1710-247-1000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F1710-247-1000 F1710-247-1000数据手册

F1710-247-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
