首页  >  产品百科  >  F339X252730KKP2T0

F339X252730KKP2T0

产品分类: 薄膜电容
产品描述: 2.7μF ±10% 聚丙烯 630V 305V 通孔安装 31mm*21mm*31mm
供应商型号: Q-F339X252730KKP2T0
供应商: 期货订购
标准整包数: 50

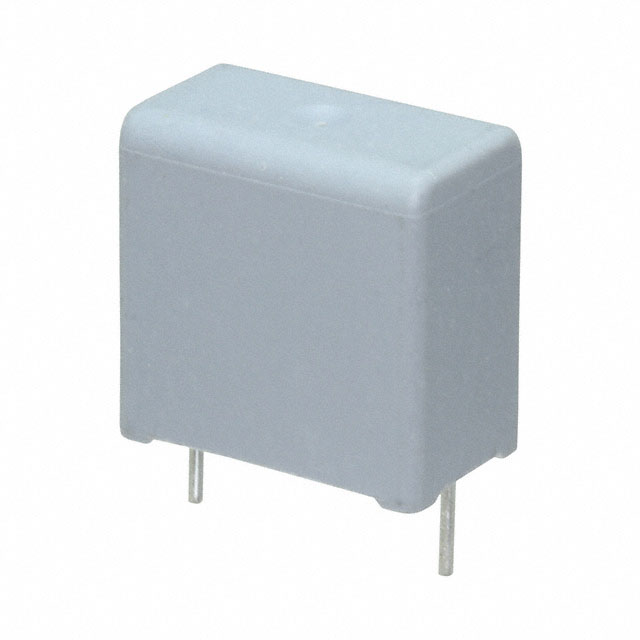

VISHAY INTERTECHNOLOGY 薄膜电容 F339X252730KKP2T0

F339X252730KKP2T0概述

    Vishay BCcomponents F339X2 305VAC THB Interference Suppression Film Capacitor

    产品简介


    Vishay BCcomponents 的 F339X2 305VAC 是一款THB(Transients and Harmonics Bypass)抑制薄膜电容器,专为交流线路中的X2类应用设计。这类电容器主要用于电磁干扰(EMI)的抑制,符合国际电工委员会(IEC)标准。它们适用于多种标准跨线X2应用场合。

    技术参数


    - 电容范围: 0.1 μF 到 4.7 μF(根据E12系列优选值)
    - 电容容差: ± 20 %;± 10 %
    - 额定电压范围: 305 VAC(50 Hz 至 60 Hz)
    - 直流耐压: 630 VDC(105 °C时)
    - 气候测试类别: 40 / 105 / 56 / B
    - 额定温度: 105 °C
    - 参考标准: IEC 60384-14:2013 和 IEC 60384-14:2013 / AMD1:2016
    - 电介质材料: 聚丙烯薄膜
    - 封装方式: 塑料外壳,环氧树脂密封,阻燃型
    - 引脚材料: 锡丝
    - 包装选项: 用于标准装箱、带卷(18.5 mm 高度)

    产品特点和优势


    - AEC-Q200认证: 符合汽车电子系统的要求
    - IEC标准合规: 满足85 °C,85%相对湿度下的500小时或1000小时要求
    - 高可靠性: 通过严格的环境测试和机械强度测试
    - 阻燃性: UL-class 94 V-0等级
    - 低损耗角: 在不同频率下具有低的损耗因子
    - 广泛应用: 适合多种电气设备中的X2类应用

    应用案例和使用建议


    F339X2 305VAC 主要用于标准的跨线X2应用场合,如电磁干扰抑制。建议在最大交流线电压不超过305 VAC的应用中使用,特别是在240 VAC的线路中。若需要进一步降低脉冲电压,则需减少额定电压。此外,当这些电容器用于并联电路时,额定电压和绝缘电阻可能需要适当调整。
    对于并联连接的电容器,建议根据具体电容值和并联数量联系技术支持进行评估。

    兼容性和支持


    - 兼容性: 这款电容器与多种标准电子产品兼容
    - 支持: Vishay BCcomponents 提供了详尽的技术文档和支持服务,帮助客户进行设计和应用

    常见问题与解决方案


    - 问题: 电容容差超出预期
    - 解决方案: 检查焊接过程和环境条件,确认是否遵循正确的安装规范。

    - 问题: 损耗因子增加
    - 解决方案: 确保环境条件不超出额定范围,避免长期过热操作。

    总结和推荐


    F339X2 305VAC 作为一款高性能的X2类薄膜电容器,在电磁干扰抑制方面表现出色。其优良的耐温性能、可靠性和标准化的设计使其成为许多关键应用的理想选择。建议在需要高效EMI抑制的场合采用这款电容器。对于复杂电路和特定需求,建议咨询厂商获取详细技术支持。

F339X252730KKP2T0参数

参数
电容值 2.7μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 31mm*21mm*31mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

F339X252730KKP2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F339X252730KKP2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F339X252730KKP2T0 F339X252730KKP2T0数据手册

F339X252730KKP2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.1058 ¥ 9.7312
库存: 20000
起订量: 2500 增量: 50
交货地:
最小起订量为:2500
合计: ¥ 24328
直接购买
加入购物车
