首页  >  产品百科  >  KP 1830-310-061

KP 1830-310-061

产品分类: 薄膜电容
产品描述: 10nF ±1% 聚丙烯 63V 40V 1830 通孔安装 7.2mm*5.5mm*7mm
供应商型号:
供应商:
标准整包数: 0

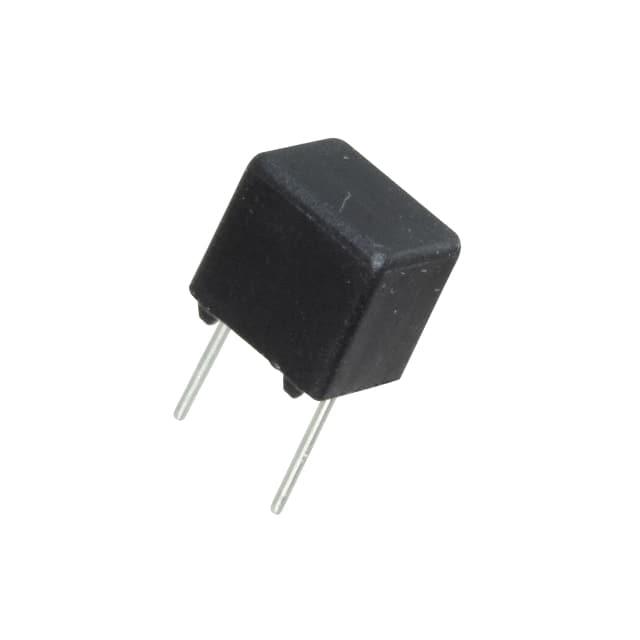

VISHAY INTERTECHNOLOGY 薄膜电容 KP 1830-310-061

KP 1830-310-061概述

    # Vishay Roederstein KP1830 Film Capacitor: Technical Overview

    1. 产品简介


    Vishay Roederstein 的 KP1830 系列径向封装薄膜电容器专为高频电路设计,是一款高性能电容产品。这类电容器广泛应用于振荡器、定时电路以及LC/RC滤波电路中,并可高效耦合快速数字和模拟集成电路。凭借卓越的介电性能和机械稳定性,KP1830 系列特别适合对精度和稳定性要求极高的应用场合。
    主要功能:
    - 高频耦合及滤波
    - 定时与振荡电路支持
    - 极宽的工作温度范围,适用于恶劣环境
    应用领域:
    - 振荡器电路
    - 快速数字和模拟集成电路的信号耦合
    - 医疗设备、工业控制和通讯系统中的滤波及储能应用

    2. 技术参数


    以下为KP1830电容器的关键技术参数:
    | 参数 | 值 |

    | 额定电压(DC) | 63 V、250 V、630 V |
    | 额定电压(AC) | 40 V、160 V、250 V |
    | 电容范围 | 100 pF 至 0.022 μF |
    | 电容公差 | ±1%、±2%、±2.5%、±5%、±10% |
    | 工作温度 | -25°C 至 +100°C |
    | 引线间距 | 5 mm |
    | 介电材料 | 聚丙烯薄膜 |
    | 包装形式 | 零散包装、卷带式(amammo pack)、盘装(reel) |
    绝缘电阻与耐压能力:
    - 引脚间绝缘电阻 > 500,000 MΩ (100 V, 1分钟)
    - 引脚与外壳间绝缘电阻 > 30,000 MΩ (100 V, 1分钟)
    机械结构:
    - 单层构造,采用锡箔作为电极
    - 外壳采用塑料材质并经过环氧树脂密封处理,符合UL 94 V-0阻燃等级

    3. 产品特点和优势


    KP1830 电容器具有以下显著特点和优势:
    1. 高精度电容值:支持精密容值配置,最小误差可达到±1%,满足高精度应用场景需求。
    2. 宽温区适应性:可在极端环境下工作,最高工作温度可达100°C,保证长期稳定性。
    3. 卓越的介电性能:采用聚丙烯薄膜作为介电材料,提供优异的介质损耗角正切特性(tan δ)。
    4. 紧凑型设计:径向封装设计占用空间小,适合PCB密集安装。
    5. 高可靠性:符合IEC 60384-13标准,经受严格振动、冲击、温湿度循环测试。
    这些特性使得KP1830成为需要高可靠性和低功耗电容的理想选择,尤其在关键电子设备中表现出色。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:用于信号放大电路中的滤波器,确保低噪声传输。
    - 通信设备:耦合高速数字信号,降低EMI干扰。
    - 工业控制:定时器和振荡电路的关键组件,增强系统鲁棒性。
    使用建议:
    1. 散热管理:在高功率应用中,建议使用更高热导率(G值)的设计以避免过热风险。
    2. 安装固定:确保电容器与PCB牢固连接,避免因振动或冲击导致接触不良。
    3. 测试验证:在最终部署前进行严格的温湿度循环测试,确认性能稳定性。

    5. 兼容性和支持


    KP1830 系列电容器兼容多种主流PCB组装工艺,支持自动插件机操作。Vishay 提供详尽的技术文档和支持服务,涵盖订货信息、包装规格及装配指导。如需定制化版本或特殊规格,请联系技术支持团队。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值偏移超过容差范围 | 确保测试温度和频率条件符合标准;检查焊接质量 |
    | 高温下工作异常 | 检查散热设计是否合理,必要时升级到更高G值型号 |
    | 电容器外观损伤 | 检查运输和存储条件是否符合规定 |

    7. 总结和推荐


    综上所述,Vishay Roederstein KP1830 系列电容器以其出色的性能和可靠性,堪称高端电容市场的佼佼者。无论是医疗、通信还是工业控制领域,该产品均能完美胜任苛刻的应用需求。建议对稳定性和精准度要求较高的项目优先选用此产品。通过优化设计和合理选型,KP1830 将成为您项目的理想之选。
    推荐指数:★★★★★

KP 1830-310-061参数

参数
电容值 10nF
容差 ±1%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*5.5mm*7mm
通用封装 1830
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

KP 1830-310-061厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KP 1830-310-061数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY KP 1830-310-061 KP 1830-310-061数据手册

KP 1830-310-061封装设计

查看详情并下载
Symbol
Footprint
3D Model
