MKP1841310134

产品分类: 薄膜电容
产品描述: 10nF ±5% 聚丙烯,金属化 22.5mm 1.6KV 650V 通孔安装 26mm*6mm*15.5mm
供应商型号: 4143540
供应商: 海外现货
标准整包数: 1

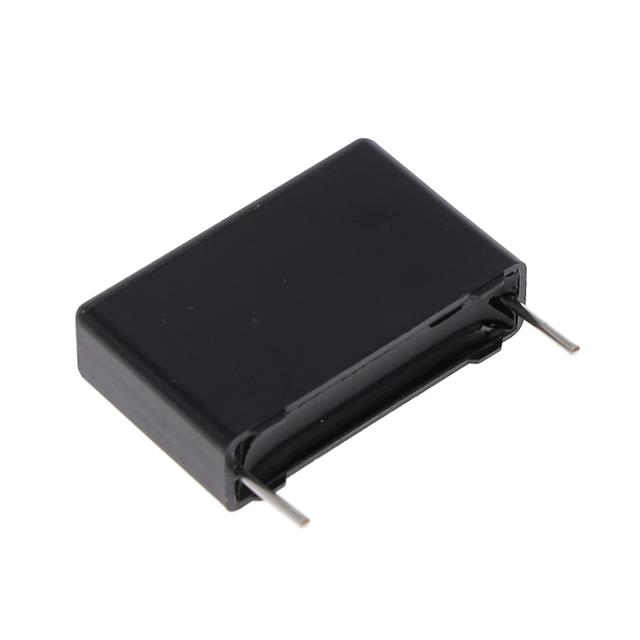

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1841310134

MKP1841310134概述

    Vishay Roederstein MKP1841 双层金属化聚丙烯电容器

    产品简介


    Vishay Roederstein 的 MKP1841 是一款双层金属化聚丙烯薄膜电容器,专为高电压、高电流及脉冲操作设计。这种电容器采用径向封装形式,具有优异的电气性能和物理稳定性,广泛应用于电源模块(SMPS)、保护电路、灭弧电路以及电子镇流器等领域。

    技术参数


    - 额定直流电压: 250 VDC、400 VDC、630 VDC、1000 VDC、1600 VDC 和 2000 VDC。
    - 额定交流电压: 160 VAC、220 VAC、250 VAC、400 VAC、600 VAC、650 VAC 和 700 VAC。
    - 电容范围: 470 pF 到 6.8 μF。
    - 电容公差: ±5%。
    - 工作温度: 最大 100°C。
    - 标准认证: 符合 IEC 60384-16 标准。
    - 绝缘电阻:
    - 在 100 V 下,C ≤ 0.33 μF:>100 MΩ
    - 在 100 V 下,C > 0.33 μF:>30000 MΩ
    - 介电强度: 2840 V (1 min)
    - 耐压: 额定电压的 1.6 倍,1 分钟内不击穿
    - 封装材料: 聚合物外壳,环氧树脂密封,防火等级 UL 94 V-0

    产品特点和优势


    - 出色的脉冲处理能力: MKP1841 可以处理高达 6200 V/μs 的脉冲上升时间,适合高电流和高电压的应用。
    - 高可靠性: 使用双层金属化工艺和环氧树脂密封,确保长期稳定性和耐用性。
    - 宽广的工作温度范围: 最大工作温度可达 100°C,适用于恶劣的工业环境。
    - 高绝缘电阻: 确保在高电压下的安全可靠运行。

    应用案例和使用建议


    - 应用案例: MKP1841 常用于电源模块(如开关电源)中的滤波、储能和灭弧电路。例如,在高压直流逆变器中,MKP1841 可以提供稳定的电容值来确保系统的高效运行。
    - 使用建议: 在安装时注意避免长时间暴露在高温环境中,同时保持良好的通风条件以延长使用寿命。在高压脉冲环境下使用时,确保连接正确,避免过热和短路。

    兼容性和支持


    - 兼容性: MKP1841 与其他标准的电子元件具有良好的兼容性,可以方便地集成到现有的电路板设计中。
    - 支持和服务: Vishay 提供全面的技术支持和客户服务,可以通过技术支持邮箱 `dc-film@vishay.com` 获得更多帮助。

    常见问题与解决方案


    1. 问题: 电容器表面温度过高。
    - 解决方案: 检查是否有足够的散热措施,必要时增加散热片或改善通风条件。

    2. 问题: 电容器损坏,无法正常工作。
    - 解决方案: 检查接线是否正确,确保所有连接点牢固。如果仍然有问题,联系技术支持获取进一步的帮助。
    3. 问题: 电容器的电容值与标称值不符。
    - 解决方案: 检查是否超出了允许的工作电压和温度范围。如果问题持续存在,检查是否存在外部干扰或连接问题。

    总结和推荐


    总体而言,Vishay Roederstein 的 MKP1841 是一款高性能、高可靠的双层金属化聚丙烯薄膜电容器,非常适合于高电压、高电流和脉冲操作的应用。其优秀的电气性能和广泛的适用性使其在市场上具有较强的竞争力。因此,强烈推荐在需要高可靠性的电力电子系统中使用此产品。

MKP1841310134参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯,金属化
引线间距 22.5mm
ESR-等效串联电阻 -
额定电压-AC 650V
额定电压-DC 1.6KV
长*宽*高 26mm*6mm*15.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

MKP1841310134厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1841310134数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1841310134 MKP1841310134数据手册

MKP1841310134封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6269
10+ ¥ 6.7969
25+ ¥ 6.5355
50+ ¥ 6.2741
100+ ¥ 5.8558
260+ ¥ 5.7512
1300+ ¥ 5.6467
2600+ ¥ 5.6467
库存: 85
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.62
直接购买
加入购物车
