首页  >  产品百科  >  MKP1848S61550JP4B

MKP1848S61550JP4B

产品分类: 薄膜电容
产品描述: 15μF ±5% 聚丙烯,金属化 37.5mm 500V 5mΩ 通孔安装 42mm*33mm*15mm
供应商型号: Q-MKP1848S61550JP4B
供应商: 期货订购
标准整包数: 1

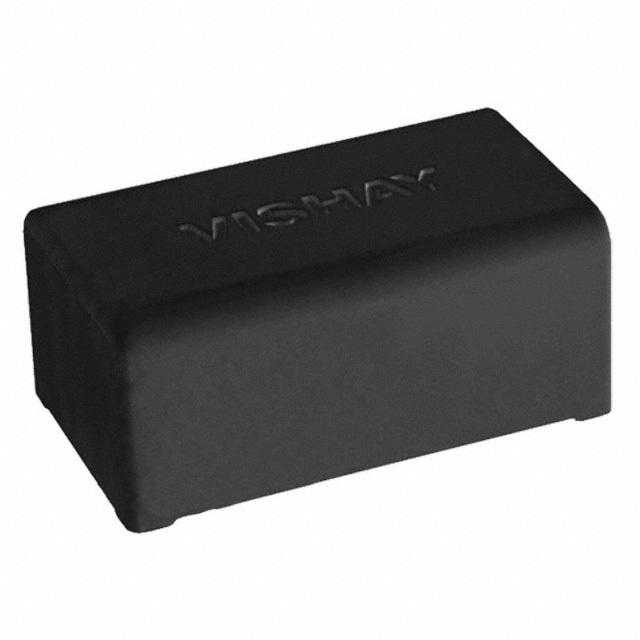

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1848S61550JP4B

MKP1848S61550JP4B概述

    MKP1848S DC-Link 电容器技术手册

    1. 产品简介


    MKP1848S DC-Link 是一款由 Vishay Roederstein 生产的金属化聚丙烯薄膜电容器。该电容器主要用于直流链路应用,如光伏微型逆变器、LED路灯照明、电动汽车/混合动力汽车车载充电器以及电池充电器等领域。它具备紧凑的设计、长寿命和高可靠性,能够满足苛刻的应用需求。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电容范围 | 2 μF 至 100 μF |
    | 容量公差 | ±5% |
    | 额定电压范围 | 500 V 至 1000 V |
    | 环境温度 | 85°C(最大工作温度为 105°C) |
    | 爬电距离及电气间隙分类 | 40/105/56 |
    | 温度等级 | A类,符合 IEC 61071、IEC 60068 标准 |
    | 电介质 | 聚丙烯薄膜 |
    | 电极 | 金属化电介质电容器 |
    | 构造 | 单结构 |
    | 封装 | 塑料外壳,树脂密封,阻燃 |
    | 引脚 | 锡焊线 |
    | 自感(LS) | < 1 nH 每毫米引脚间距 |
    | 工作电压耐受测试 | 1.5 UNDC 维持 10 秒,切断电流 10 mA,上升时间 ≤ 1000 V/s |
    | 绝缘电阻 | 在 UNDC ≤ 500 V 测量电压 100 V 时,RC > 10 000 s |
    | 使用寿命 | 高达 100,000 小时(UNDC 和 70°C 条件下) |
    | 标记 | 容量值;容差;额定电压;介电材料代码;制造地点代码;制造商型号标识;制造商标识;制造年周号 |

    3. 产品特点和优势


    MKP1848S DC-Link 具有以下显著特点和优势:
    - 紧凑设计:低建筑高度,节省空间。
    - 长寿命:使用寿命长达 100,000 小时,适合长期运行的应用。
    - 高可靠性和高性能:大纹波电流能力,低等效串联电阻(ESR)和低等效串联电感(ESL)。
    - 宽工作温度范围:可在 -25°C 到 +105°C 的环境中稳定工作。
    - 快速响应:高容许脉冲斜率,适用于瞬态保护应用。

    4. 应用案例和使用建议


    MKP1848S DC-Link 主要应用于光伏微型逆变器、LED路灯照明、电动汽车/混合动力汽车车载充电器以及电池充电器等领域。以下是一些典型应用场景和使用建议:
    - 光伏微型逆变器:建议选用大容量和高电压的型号,以应对高波动的电压和电流变化。
    - LED街灯照明:可选配高纹波电流和大电容型号,保证良好的稳压效果。
    - 电动汽车/混合动力汽车车载充电器:需选择适合高电压、高电流的应用型号,确保系统稳定运行。
    - 电池充电器:建议选用低内阻型号,提高充电效率。
    使用时需注意以下几点:
    - 确保连续峰值电压不超过额定电压。
    - 纹波电压不得超过额定电压的 20%。
    - 电压峰斜率必须小于等于额定电压下的斜率。
    - 脉冲电压若低于额定电压,需要根据实际情况调整容许的脉冲斜率。

    5. 兼容性和支持


    MKP1848S DC-Link 可与其他 Vishay Roederstein 的电子元器件配套使用。公司提供详细的技术文档和支持服务,客户可以通过技术支持邮箱 dc-film@vishay.com 获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降 | 确保工作环境在规定的温度范围内 |
    | 纹波电流过大 | 选择大容量和高电压型号 |
    | 使用寿命缩短 | 确保正确的安装和维护 |

    7. 总结和推荐


    综上所述,MKP1848S DC-Link 电容器凭借其卓越的性能和广泛的适用性,在多个行业中具有广泛的应用前景。它的长寿命、高可靠性和紧凑设计使其成为直流链路应用的理想选择。因此,强烈推荐此产品给所有需要高性能电容器的用户。

MKP1848S61550JP4B参数

参数
电容值 15μF
容差 ±5%
介电材料 聚丙烯,金属化
引线间距 37.5mm
额定电压-AC -
额定电压-DC 500V
ESR-等效串联电阻 5mΩ
长*宽*高 42mm*33mm*15mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

MKP1848S61550JP4B厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1848S61550JP4B数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1848S61550JP4B MKP1848S61550JP4B数据手册

MKP1848S61550JP4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
