F340Y234730KII2B0

产品分类: 薄膜电容
产品描述: 47nF ±10% 聚丙烯 1KV 305V 通孔安装
供应商型号: Q-F340Y234730KII2B0
供应商: 期货订购
标准整包数: 250

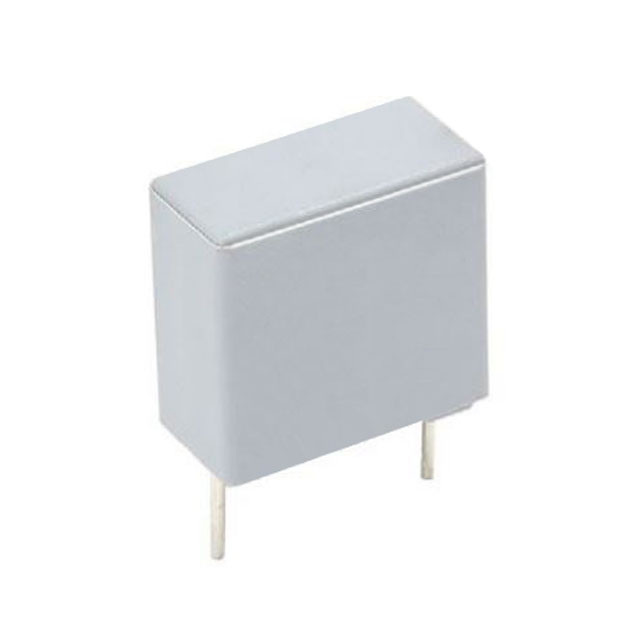

VISHAY INTERTECHNOLOGY 薄膜电容 F340Y234730KII2B0

F340Y234730KII2B0概述


    产品简介


    产品类型:THB Grade IIIB Class Y2干扰抑制薄膜电容器
    主要功能:用于标准线路旁路(线与地之间)
    应用领域:适用于Y2应用,如电源滤波、EMI/RFI滤波、高频旁路等

    技术参数


    - 额定电压(URAC):305 VAC
    - 允许直流电压(URDC):1000 VDC
    - 温度范围:最大工作温度为105°C
    - 容差:± 20%,± 10%,± 5%
    - 介电材料:聚丙烯膜
    - 封装形式:塑料外壳,环氧树脂密封,阻燃
    - 电极材料:金属化电极
    - 额定容量范围:0.01 μF 至 1 μF(优选值根据E6系列)
    - 损耗角正切:1 kHz时 ≤ 10 x 10^-4,10 kHz时 ≤ 20 x 10^-4
    - 击穿电压速率(du/dt)R:420 VDC时 100 V/μs
    - 绝缘电阻:C ≤ 0.33 μF时,100 V时 > 15,000 MΩ;C > 0.33 μF时,100 V时 > 5000 s
    - 耐压能力:直流耐压 ≥ 3400 V;交流耐压(线与外壳之间)≥ 2100 V

    产品特点和优势


    - 高可靠性:符合IEC 60384-14:2013/AMD1:2016等级IIIB,可在85°C、85%RH环境下进行1000小时测试
    - 广泛认证:通过AEC-Q200认证,适用于汽车和其他工业应用
    - 高安全性:满足IEC 60065标准的可燃性要求
    - 优越的温度稳定性:可在高达105°C的温度下稳定工作
    - 精确的容差:提供多种容差选项,满足不同应用需求

    应用案例和使用建议


    - 电源滤波:由于其高耐压能力和低损耗角正切,适用于开关电源的滤波电路
    - EMI/RFI滤波:广泛应用于电子设备中的电磁干扰和射频干扰抑制
    - 高频旁路:适用于需要高频率响应的应用场合,如通信设备
    使用建议:
    - 确保引脚与PCB板良好接触,以提高振动和冲击承受能力
    - 根据具体应用选择合适的引脚长度,避免不必要的空间浪费

    兼容性和支持


    - 兼容性:可与各种自动插入机配合使用,便于自动化生产
    - 支持:Vishay公司提供详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验

    常见问题与解决方案


    - 问题:如何保证电容器的长期稳定性?
    - 解答:定期进行高压和高温测试,确保其在极限条件下仍能正常工作
    - 问题:电容器安装后出现发热现象?
    - 解答:检查引脚焊接是否良好,确保良好的热传导,必要时加装散热片
    - 问题:电容器损坏,无法正常工作?
    - 解答:检查是否超出了其额定电压或电流,确保符合应用条件

    总结和推荐


    综上所述,F340Y2 305VAC是一款高性能、高可靠性的干扰抑制薄膜电容器,适合多种工业和消费电子应用。它具有优异的电气特性和广泛的认证支持,可以有效提升系统的稳定性和性能。强烈推荐在需要高可靠性、长寿命和良好电气性能的应用场合使用。

F340Y234730KII2B0参数

参数
电容值 47nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 1KV
安装方式 通孔安装
应用等级 汽车级
包装方式 散装

F340Y234730KII2B0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F340Y234730KII2B0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F340Y234730KII2B0 F340Y234730KII2B0数据手册

F340Y234730KII2B0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3567 ¥ 3.1389
库存: 20000
起订量: 3000 增量: 250
交货地:
最小起订量为:3000
合计: ¥ 9416.7
直接购买
加入购物车
